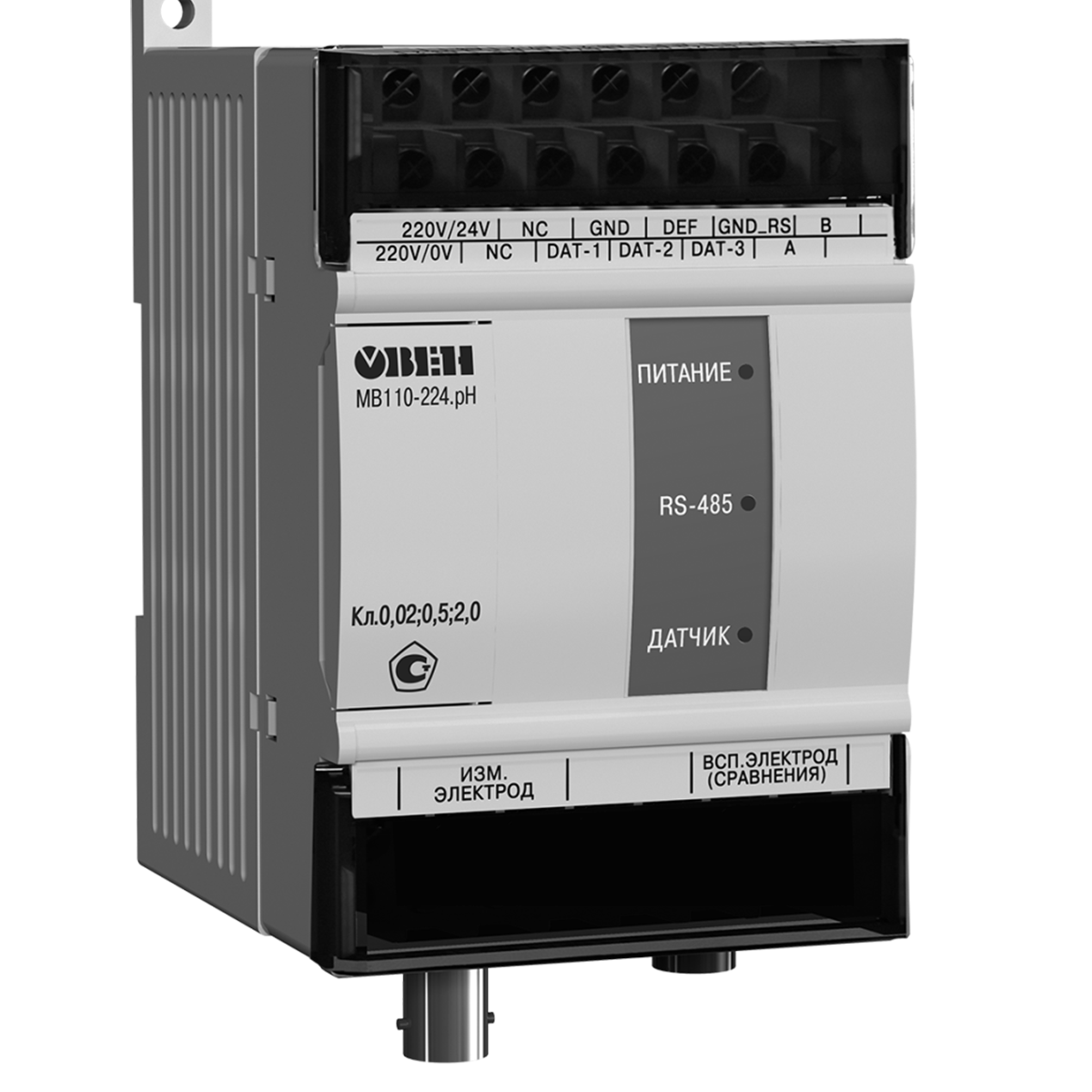

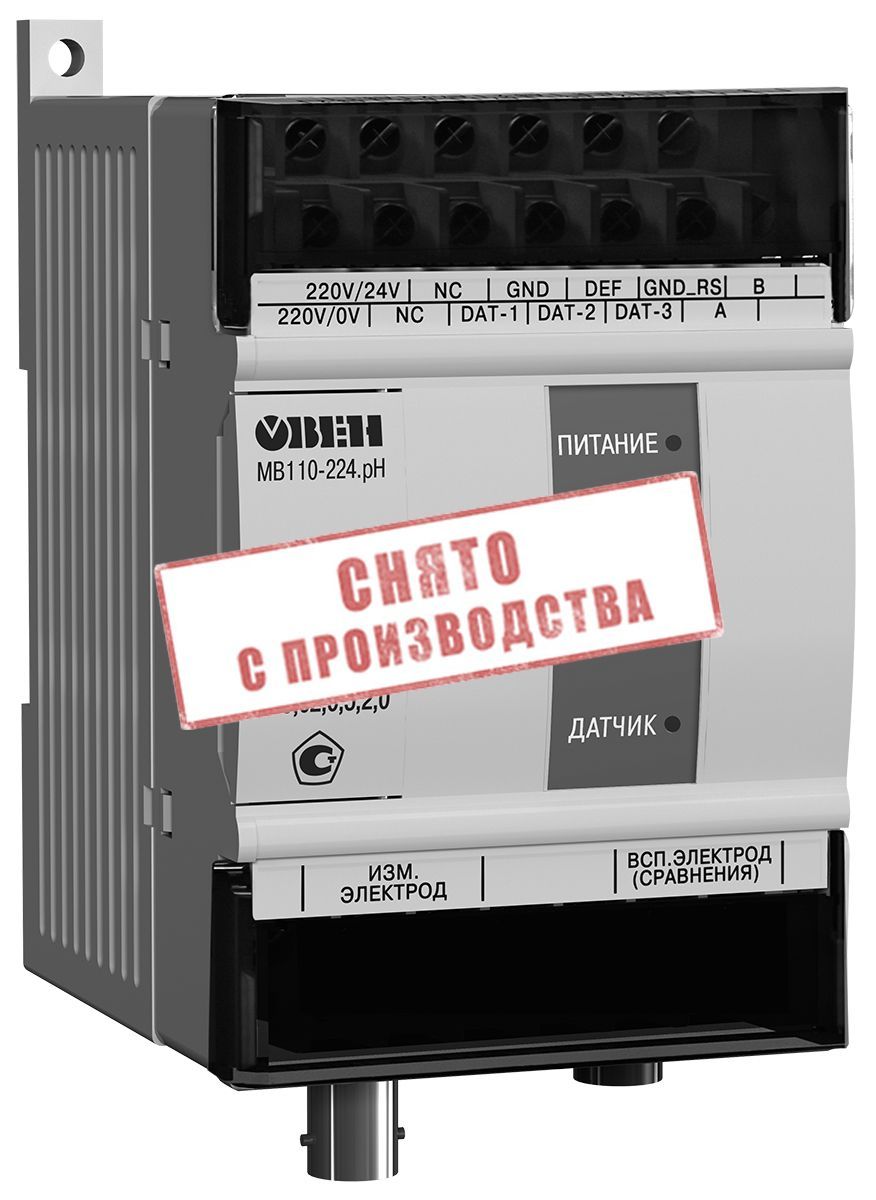

Модуль ввода аналоговых сигналов Овен МВ110-рН

Модуль ввода аналоговых сигналов Овен МВ110-рН представляет собой специализированный измерительный прибор, предназначенный для преобразования сигналов от электродных систем в цифровой код и передачи результатов измерений в сеть RS-485. Устройство обеспечивает измерение показателя активности ионов водорода (pH), окислительно-восстановительного потенциала (ОВП, Eh) и температуры контролируемой жидкой среды. Модуль выпускается согласно ТУ 4217-018-46526536-2009, зарегистрирован в Государственном реестре средств измерений и применяется для построения автоматизированных систем контроля и управления технологическими процессами на промышленных предприятиях, в сельском и коммунальном хозяйстве, на транспорте.

Назначение модуля ввода аналоговых сигналов Овен МВ110-рН:

Прибор МВ110-рН предназначен для работы в составе измерительных систем контроля и управления технологическими процессами, где требуется непрерывный мониторинг показателя pH или окислительно-восстановительного потенциала (Eh) жидких сред, а также температуры. Модуль получает сигналы от измерительного и вспомогательного электродов (или комбинированного электрода) и датчика температуры, преобразует их в цифровой код и передает результаты измерений по интерфейсу RS-485 Мастеру сети. Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

Входным сигналом для прибора является постоянное напряжение с выхода электродной системы, помещённой в жидкую среду. В приборе реализована гальваническая изоляция между цепями питания, интерфейса RS-485, измерительными входами и встроенным источником питания датчиков, что обеспечивает высокую помехоустойчивость и безопасность. Тип протокола обмена (ОВЕН, ModBus-RTU, ModBus-ASCII, DCON) определяется автоматически, что упрощает интеграцию устройства в существующие системы.

Особенности и преимущества модуля ввода аналоговых сигналов Овен МВ110-рН:

• Измерение трёх параметров: прибор одновременно измеряет показатель pH (или ОВП) и температуру контролируемой среды, что позволяет проводить автоматическую температурную компенсацию показателя pH для получения достоверных результатов;
• Высокая точность измерений: основная абсолютная погрешность измерения pH составляет ±0,02, ОВП — ±2 мВ, температуры — ±0,5 °С, что обеспечивает высокую достоверность контроля технологических процессов;
• Высокое входное сопротивление: не менее 1,4×10¹² Ом, что позволяет подключать электродные системы с сопротивлением измерительного электрода от 0 до 1000 МОм и вспомогательного электрода от 0 до 20 кОм;
• Поддержка различных электродных систем: прибор позволяет учитывать координаты изопотенциальной точки (Eи, pHи) и крутизну характеристики электродной системы, что обеспечивает совместимость с широким спектром промышленных pH-электродов;
• Гибкая температурная компенсация: поддерживается автоматическая компенсация (при подключении датчика Pt100 или Pt1000 по двух- или трёхпроводной схеме) и ручная (с заданием фиксированной температуры измеряемой среды);
• Гальваническая изоляция цепей: электрическая прочность изоляции между корпусом прибора и остальными цепями, а также между цепью питания и измерительными цепями составляет 3000 В, что обеспечивает высокую помехозащищённость и безопасность;
• Встроенный источник питания датчиков: в приборе реализован импульсный источник питания с гальванической развязкой, позволяющий работать как от сети переменного тока 220 В, так и от источника постоянного тока 24 В;
• Поддержка нескольких протоколов связи: прибор автоматически определяет протокол обмена (ОВЕН, ModBus RTU, ModBus ASCII, DCON), что обеспечивает совместимость с различными Мастерами сети и упрощает интеграцию в существующие системы;
• Юстировка прибора: реализована возможность юстировки pH (по одной или двум точкам) и ОВП (по одной или двум точкам) с помощью программы «Конфигуратор М110», что позволяет калибровать прибор непосредственно на месте эксплуатации;
• Удобство монтажа и обслуживания: компактный корпус для крепления на DIN-рейку или на стену, съёмные клеммные колодки с винтовыми контактами и возможность оперативного демонтажа без отсоединения внешних линий связи упрощают установку и техническое обслуживание;
• Надежность и долговечность: средний срок службы прибора составляет 10 лет, что обеспечивает стабильную работу без частого обслуживания.

Технические характеристики модуля ввода аналоговых сигналов Овен МВ110-рН:

• Измеряемые параметры: показатель активности ионов водорода (pH) или окислительно-восстановительный потенциал (Eh), температура (Т);
• Диапазон измерений pH: от 0 до 14;
• Диапазон измерений Eh: от -1000 до +1000 мВ;
• Диапазон измерений температуры: от -10 до +150 °С;
• Предел допускаемой основной абсолютной погрешности измерения pH: ±0,02;
• Предел допускаемой основной абсолютной погрешности измерения Eh: ±2,0 мВ;
• Предел допускаемой основной абсолютной погрешности измерения температуры: ±0,5 °С;
• Цена единицы младшего разряда: 0,01 pH, 1,0 мВ (Eh), 0,1 °С (температура);
• Входное сопротивление тракта pH (Eh): не менее 1,4×10¹² Ом;
• Электрическое сопротивление измерительного электрода: от 0 до 1000 МОм;
• Электрическое сопротивление вспомогательного электрода (сравнения): от 0 до 20 кОм;
• Тип подключаемого термометра сопротивления: Pt100 или Pt1000;
• Схема подключения датчика температуры: двухпроводная или трёхпроводная;
• Время обновления данных измерений, не более: 5 с;
• Время установления рабочего режима (предварительный прогрев), не более: 5 минут;
• Интерфейс связи: RS-485;
• Максимальное количество приборов в сети RS-485, не более: 31;
• Максимальная скорость обмена по интерфейсу RS-485: 115200 бит/с;
• Максимальная длина кабеля «витая пара» для интерфейса RS-485, не более: 1200 м;
• Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON;
• Напряжение питания: от 90 до 264 В переменного тока (номинальное 220 В) частотой 47…63 Гц или от 20 до 60 В постоянного тока (номинальное 24 В);
• Потребляемая мощность, не более: 5 Вт;
• Электрическая прочность изоляции между корпусом и остальными цепями, между цепью питания и измерительными цепями: не менее 3000 В;
• Электрическая прочность изоляции между цепью питания и интерфейсом RS-485, между интерфейсом RS-485 и измерительными цепями: не менее 1500 В;
• Степень защиты корпуса: IP20 (передняя панель), IP00 (клеммная колодка);
• Монтаж: на DIN-рейку 35 мм или на стену;
• Габаритные размеры: (63×115×74) ±1 мм;
• Масса, не более: 0,25 кг;
• Средний срок службы: 10 лет.

Области применения:

Модуль ввода аналоговых сигналов МВ110-рН рекомендован для использования в системах контроля и управления технологическими процессами на промышленных предприятиях различных отраслей: химической, нефтегазовой, пищевой, фармацевтической промышленности, в энергетике, на очистных сооружениях и станциях водоподготовки. Устройство эффективно для мониторинга показателя pH и окислительно-восстановительного потенциала (Eh) в жидких средах, включая агрессивные, что позволяет контролировать качество продукции, технологических растворов и сточных вод.

Благодаря поддержке нескольких протоколов связи, автоматическому определению протокола, возможности юстировки и работы с различными типами электродных систем, модуль легко интегрируется в существующие системы автоматизации, включая SCADA-системы, контроллеры и панели оператора. Наличие встроенного источника питания с гальванической развязкой и широкий выбор напряжений питания делают МВ110-рН востребованным в проектах по созданию распределенных систем сбора данных и автоматизированных рабочих мест диспетчеров.

Комплект поставки модуля ввода аналоговых сигналов Овен МВ110-рН:

В комплект поставки модуля ввода аналоговых сигналов Овен МВ110-рН входят: модуль МВ110-рН, паспорт и гарантийный талон, руководство по эксплуатации, компакт-диск с программным обеспечением «Конфигуратор М110» и драйверами.
