Настройка емкостного датчика: регулировка чувствительности

Чувствительность емкостного датчика регулируют для надежного обнаружения нужного объекта и предотвращения ложных срабатываний от окружающих материалов, влажности, загрязнений и близко расположенных поверхностей. Правильная настройка должна обеспечивать устойчивое переключение выхода при появлении объекта и возврат в исходное состояние после его удаления.

Способ регулировки зависит от модели: одни датчики оснащены потенциометром, другие поддерживают функцию обучения Teach-in или программную настройку. Существуют также исполнения с заводскими параметрами обнаружения, не предусматривающие пользовательской регулировки.

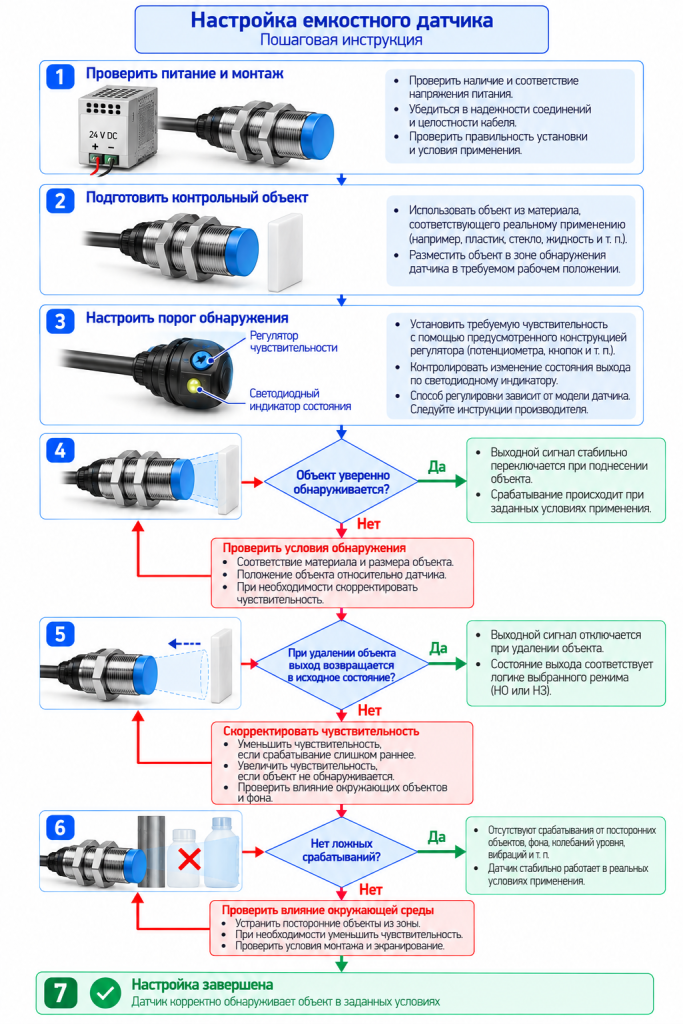

Последовательность настройки: проверка условий установки → подготовка контрольного объекта → настройка порога обнаружения → проверка срабатывания и отпускания → контроль устойчивости работы.

Рассмотренный порядок относится преимущественно к промышленным емкостным датчикам приближения и обнаружения материала. Для емкостных преобразователей давления, перемещения и специализированных уровнемеров могут применяться другие процедуры.

Что означает чувствительность емкостного датчика

Чувствительность емкостного датчика характеризует способность его чувствительной системы реагировать на изменение электрической емкости при появлении объекта. В регулируемых датчиках пользователь обычно изменяет порог, при котором электронная схема распознает объект, а не физическую чувствительность электродов.

Для правильной настройки необходимо различать четыре параметра.

У многих регулируемых датчиков повышение установленной чувствительности позволяет обнаруживать объект на большем расстоянии или регистрировать меньшее изменение емкости. Однако одновременно возрастает вероятность реакции на фоновые материалы, влагу и загрязнения.

Максимальная чувствительность не означает оптимальную настройку. Порог должен обеспечивать обнаружение рабочего объекта с достаточным запасом, но исключать переключение при его отсутствии.

Расстояние срабатывания при этом не является постоянной величиной для всех объектов. Оно зависит от материала, размеров, формы и положения мишени, а также от конструкции датчика.

Подробнее физический принцип обнаружения рассмотрен в статье «Емкостные датчики: принцип работы, устройство, виды и применение».

Какие факторы влияют на настройку емкостного датчика

Емкостный датчик реагирует на изменение электрических характеристик окружающей среды. Поэтому даже при неизменном положении объекта условия срабатывания могут отличаться.

Например, датчик, настроенный на сухой пластиковый объект, может иначе реагировать на него после появления конденсата. При контроле сыпучего материала изменение влажности и плотности заполнения также способно изменить условия переключения.

Поэтому настройку следует выполнять в условиях, максимально приближенных к реальной эксплуатации. Если свойства объекта заметно изменяются в процессе работы, проверять необходимо не только номинальное, но и характерные предельные состояния.

Универсальных коэффициентов для изменения чувствительности при обнаружении пластика, стекла, воды или сыпучих материалов нет. Результат определяется конкретной моделью и условиями применения.

Подготовка емкостного датчика к настройке

Перед регулировкой необходимо убедиться, что датчик правильно выбран, установлен и подключен. Ошибки монтажа или питания нельзя компенсировать изменением чувствительности.

Порядок подготовки:

1. Определить модель датчика. Изучить допустимое напряжение питания, рабочее расстояние, способ настройки и назначение индикаторов.
2. Проверить подключение. Убедиться, что питание соответствует документации, а тип выхода совместим с нагрузкой или дискретным входом ПЛК.
3. Проверить установку. Датчик должен находиться в предусмотренном производителем положении относительно объекта и окружающих конструкций.
4. Осмотреть чувствительную поверхность. Удалить загрязнения и отложения способом, разрешенным производителем.
5. Подготовить контрольный объект. Использовать реальное изделие или образец, соответствующий ему по материалу, размерам и форме.
6. Определить рабочее положение. Установить расстояние и условия, при которых требуется уверенное обнаружение.
7. Проверить органы настройки. Уточнить назначение потенциометра, кнопки Teach-in или программных параметров.
8. Проверить индикацию. Определить по документации, отображает ли светодиод питание, состояние выхода или диагностическую информацию.

Если датчик подключен к оборудованию, способному запуститься при изменении выходного сигнала, перед регулировкой необходимо исключить непреднамеренное движение механизмов.

Изменять электрические соединения следует при отключенном питании. Регулировку под напряжением выполняют только способом, предусмотренным производителем, с соблюдением требований безопасности.

Если объект находится за пределами допустимого рабочего расстояния или его свойства не позволяют обеспечить надежное обнаружение, требуется изменить условия установки либо выбрать другую модель датчика.

Регулировка чувствительности емкостного датчика

Способ установки порога обнаружения зависит от исполнения датчика. Наиболее распространены ручная регулировка потенциометром и электронное обучение.

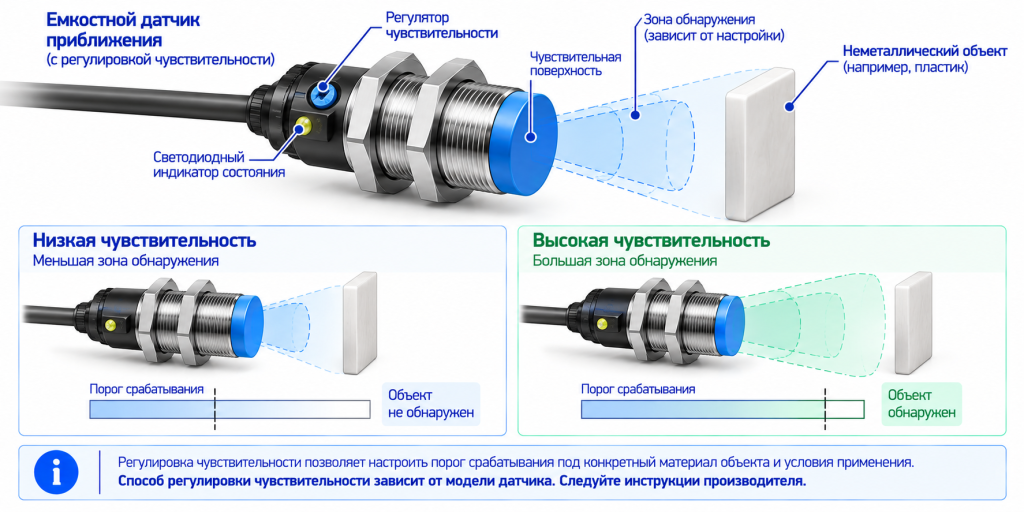

Настройка датчика с потенциометром

У датчиков с регулировочным потенциометром изменение его положения влияет на установленную чувствительность или порог обнаружения. Направление регулировки и допустимый диапазон определяются документацией конкретной модели.

Пошаговая инструкция:

1. Установить датчик в штатное рабочее положение.
2. Подать питание и убедиться в нормальном состоянии индикации.
3. Удалить контролируемый объект из зоны обнаружения.
4. Проверить исходное состояние выхода с учетом функции NO или NC.
5. Разместить контрольный объект на требуемом рабочем расстоянии.
6. Постепенно изменять положение регулятора в направлении повышения чувствительности, указанном производителем, до устойчивого обнаружения объекта. Если объект уже обнаруживается, проверить запас устойчивости без необоснованного повышения чувствительности.
7. Удалить объект и убедиться, что выход возвращается в исходное состояние.
8. Повторить несколько циклов приближения и удаления объекта.
9. Проверить отсутствие нежелательного срабатывания при отсутствии объекта и при характерных изменениях окружающих условий.

Если датчик обнаруживает объект, но не возвращается в исходное состояние после его удаления, установленный порог может быть слишком чувствительным к фону. Необходимо проверить окружающие материалы, учесть гистерезис и скорректировать настройку.

При этом важно сохранить запас обнаружения: уменьшение чувствительности не должно приводить к пропускам реального объекта.

Не следует поворачивать регулятор до механического упора и затем возвращать его на произвольный угол. Такой способ допустим только при прямом указании производителя.

Чувствительность емкостного датчика регулируют с учетом материала объекта, рабочего расстояния и условий обнаружения.

Настройка датчика с функцией Teach-in

Функция Teach-in позволяет обучить датчик условиям обнаружения без ручной установки порога потенциометром.

В зависимости от модели обучение может включать регистрацию фонового состояния, состояния с объектом или обоих состояний.

Общий порядок:

1. Установить датчик в рабочее положение.
2. Подготовить условия отсутствия объекта.
3. Запустить предусмотренную производителем процедуру обучения фону, если она поддерживается.
4. Разместить объект в требуемом положении.
5. Выполнить обучение состоянию с объектом, если это предусмотрено алгоритмом.
6. Дождаться подтверждения сохранения настроек.
7. Проверить переключение выхода при появлении и удалении объекта.

На основании зарегистрированных состояний электронная схема устанавливает порог или рабочий диапазон обнаружения.

Последовательность нажатий, длительность удержания кнопки и значение индикации различаются между моделями. У отдельных датчиков предусмотрено обучение только одного состояния, поэтому приведенный алгоритм нельзя использовать вместо инструкции производителя.

Датчики без регулировки чувствительности

Некоторые емкостные датчики имеют фиксированные заводские параметры обнаружения и не предусматривают пользовательской настройки.

Для таких моделей правильную работу обеспечивают подбором датчика с подходящими характеристиками, соблюдением рабочего расстояния и требований к монтажу.

Если датчик не обнаруживает объект в предусмотренных условиях, необходимо проверить соответствие модели задаче. Вскрывать герметичный корпус или изменять внутренние электронные элементы для повышения чувствительности нельзя.

Настройка емкостного датчика для разных материалов

При регулировке необходимо учитывать свойства конкретного объекта. Настройка, подходящая для одного материала, не гарантирует надежного обнаружения другого.

Пластик и стекло

Пластиковые и стеклянные изделия отличаются диэлектрическими свойствами, размерами и геометрией. Поэтому их воздействие на чувствительную систему может существенно различаться.

Настройку выполняют на реальном изделии либо образце с сопоставимыми характеристиками. Объект размещают в рабочем положении, устанавливают порог обнаружения и проверяют переключение при его удалении.

Если на линии используются изделия разных размеров или составов, проверку проводят на характерных вариантах продукции. Дополнительно учитывают влияние близко расположенных поверхностей и элементов оборудования.

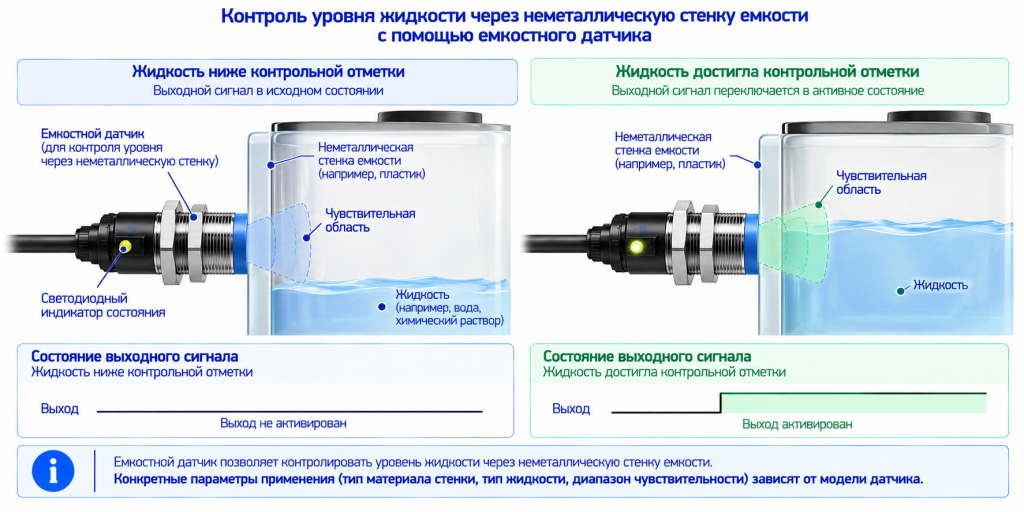

Жидкости через стенку емкости

Для контроля жидкости через неметаллическую стенку применяют емкостные датчики, конструкция которых допускает такой способ обнаружения.

Датчик устанавливают снаружи емкости на требуемой контрольной отметке. Настройку выполняют с учетом материала и толщины стенки, электрических свойств жидкости и возможных загрязнений.

Практический порядок:

1. Установить датчик в предусмотренном положении на стенке емкости.
2. Обеспечить состояние, при котором жидкость находится ниже контрольной отметки.
3. Зарегистрировать фоновое состояние или проверить отсутствие обнаружения.
4. Поднять уровень жидкости до контролируемой отметки.
5. Настроить порог для устойчивого переключения выхода согласно инструкции модели.
6. Снизить уровень и проверить возврат выхода в исходное состояние.
7. Повторить проверку с учетом возможного конденсата, капель и отложений.

Если датчик реагирует на стенку пустой емкости, необходимо скорректировать чувствительность или использовать предусмотренную производителем процедуру обучения фону. Если фон не удается отделить от сигнала жидкости, необходимо изменить установку или подобрать датчик, рассчитанный на такие условия.

При этом нельзя снижать чувствительность настолько, чтобы датчик перестал надежно обнаруживать жидкость.

Возможность контроля через стенку зависит от модели, конструкции емкости и свойств среды. Не каждый емкостный датчик подходит для такого применения.

При контроле жидкости чувствительность настраивают с учетом материала стенки, свойств среды и требуемого уровня обнаружения.

Сыпучие материалы

При обнаружении гранул, порошков и других сыпучих продуктов необходимо учитывать плотность заполнения, влажность, неоднородность материала и возможность налипания на чувствительную поверхность.

Настройку проводят на рабочем материале в условиях, соответствующих эксплуатации. Проверяют обнаружение при наличии продукта и возврат выхода после его удаления из контролируемой зоны.

Особое внимание уделяют остаточным отложениям. Если после опустошения емкости на поверхности остается слой материала, он может продолжать влиять на чувствительную систему.

Поэтому настройку следует проверять не только на одном статичном образце, но и при характерных циклах заполнения и опорожнения.

Проверка срабатывания после настройки

Правильность регулировки оценивают по фактическому состоянию выходного сигнала, а не только по положению потенциометра или индикации.

После настройки необходимо проверить:

• отсутствие состояния обнаружения при отсутствии объекта с учетом логики выхода;
• устойчивое обнаружение объекта в рабочем положении;
• возврат выхода в исходное состояние после удаления объекта;
• повторяемость переключения при нескольких циклах;
• отсутствие частых переключений около рабочего положения;
• работу при характерных изменениях влажности, загрязнений и положения объекта;
• поступление сигнала на вход ПЛК, если датчик подключен к контроллеру.

Для датчика с выходом NO активное состояние обычно соответствует обнаружению объекта. У датчика NC логика обратная. Поэтому при проверке необходимо учитывать функцию выхода и указания производителя.

Светодиодный индикатор не всегда непосредственно отражает электрическое состояние выхода. При необходимости результат подтверждают по состоянию подключенной нагрузки или дискретного входа ПЛК; проверка должна учитывать совместимость типа выхода и входной цепи.

Критерий правильной настройки: датчик должен устойчиво обнаруживать требуемый объект во всех предусмотренных рабочих положениях и не формировать нежелательное обнаружение при нормальных условиях отсутствия объекта.

Если объект находится около границы срабатывания и выход периодически переключается, необходимо проверить рабочее расстояние, вибрации и достаточность запаса обнаружения.

Гистерезис уменьшает вероятность дрожания сигнала, но не заменяет правильное расположение объекта.

Последовательная настройка включает проверку условий обнаружения, установку порога и контроль устойчивого переключения выхода.

Типичные ошибки при настройке емкостного датчика

Неправильная регулировка может приводить как к пропуску объектов, так и к ложным срабатываниям при отсутствии контролируемого материала.

На практике особенно важно проверять оба состояния: с объектом и без него. Настройка только по моменту первого срабатывания не подтверждает, что датчик будет правильно работать в полном технологическом цикле.

Когда регулировка чувствительности не помогает

Изменение чувствительности не устраняет неисправности питания, подключения и выходного каскада. Оно также не компенсирует применение датчика вне его технических возможностей.

Регулировка не решит проблему, если:

• отсутствует или не соответствует требованиям напряжение питания;
• неправильно подключен выход;
• объект находится за пределами возможностей обнаружения;
• выбран неподходящий тип датчика;
• поврежден кабель или разъем;
• неисправен выходной каскад;
• температура, влажность или другие условия эксплуатации выходят за допустимые пределы.

Если после правильной настройки датчик не обнаруживает объект либо не формирует ожидаемый сигнал, необходимо проверить электрическое подключение, условия применения и исправность устройства. Подробнее о неисправностях ёмкостных датчиков читайте в нашей статье.
