Емкостные датчики: принцип работы, виды, применение

Емкостный датчик – устройство, в котором наличие объекта или изменение контролируемой физической величины определяется по изменению электрической емкости чувствительной системы. Электрическая емкость изменяется при изменении геометрии электродов либо электрических свойств среды в области поля. Этот принцип используется для обнаружения материалов, контроля уровня, измерения перемещения, давления и других параметров.

В промышленной автоматизации широко применяются емкостные датчики приближения. Они обнаруживают металлические и многие неметаллические объекты без механического контакта. При этом конструкция датчика приближения отличается от устройства емкостного преобразователя давления или непрерывного измерителя уровня.

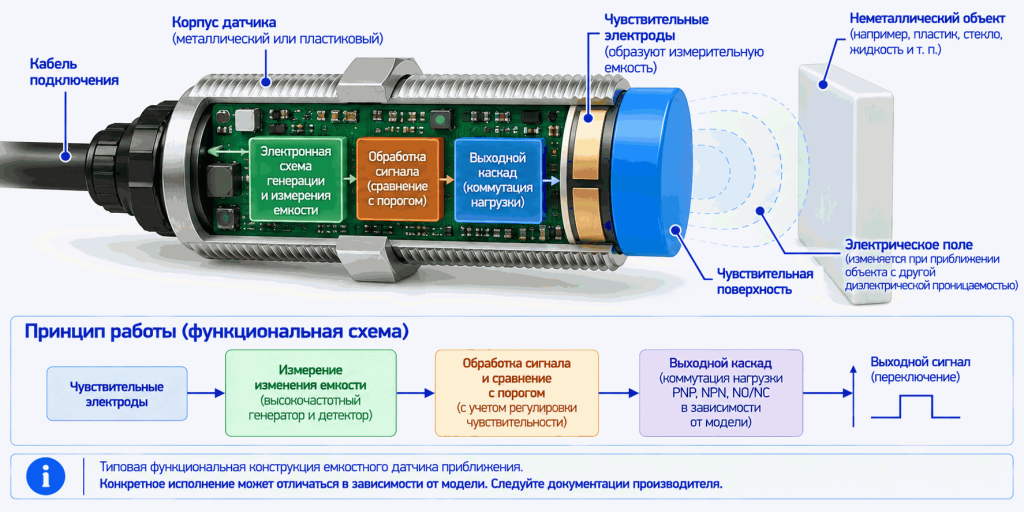

Устройство емкостного датчика

Типовой промышленный емкостный датчик приближения состоит из чувствительной системы, электронного блока обработки и выходного каскада. Его основные элементы:

• Чувствительные электроды – формируют электрическое поле в зоне обнаружения. В зависимости от конструкции система может включать рабочие, опорные и экранирующие электроды.
• Схема возбуждения и регистрации – создает необходимые электрические условия и фиксирует изменение емкости.
• Блок обработки – оценивает полученный сигнал и сравнивает его с установленным порогом.
• Выходной каскад – передает результат обнаружения на ПЛК, реле или другое оборудование.
• Корпус и чувствительная поверхность – защищают внутренние элементы и определяют конструктивные условия взаимодействия с объектом.
• Индикатор и элемент настройки – предусмотрены в отдельных моделях для отображения состояния и изменения чувствительности.

В датчике приближения электроды обычно остаются неподвижными. Когда объект попадает в область электрического поля, емкость чувствительной системы изменяется. Электроника регистрирует это изменение и при выполнении заданного условия переключает выход.

Емкостный датчик приближения регистрирует изменение электрической емкости чувствительной системы при появлении объекта.

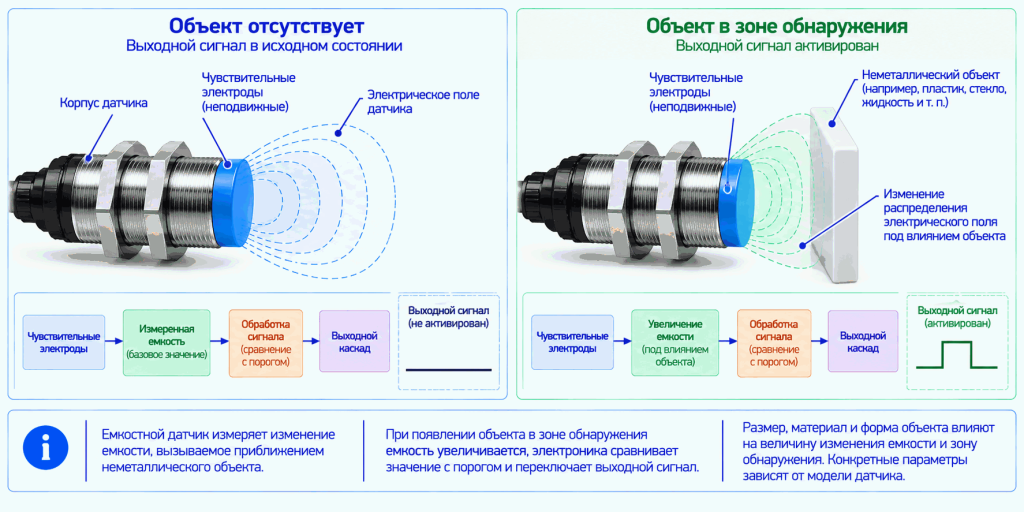

Принцип работы емкостного датчика

Принцип действия емкостного датчика основан на зависимости электрической емкости от геометрии чувствительной системы и электрических свойств окружающей среды. Изменение этих параметров преобразуется электронной схемой в сигнал обнаружения или результат измерения.

Формирование электрического поля

Чувствительные электроды датчика формируют электрическое поле, часть которого распространяется в область перед чувствительной поверхностью. Распределение поля зависит от формы электродов, экранирования и окружающей среды.

Когда объект оказывается в зоне обнаружения, он изменяет распределение электрического поля. Это приводит к изменению электрических характеристик чувствительной системы, которое может зарегистрировать электронная схема.

Изменение электрической емкости

Электрическая емкость характеризует способность системы проводников накапливать электрический заряд при заданной разности потенциалов.

Для объяснения зависимости емкости от геометрии и свойств среды используют формулу идеального плоского конденсатора:

C = ε₀ · εᵣ · S / d

где C – электрическая емкость; ε₀ – электрическая постоянная; εᵣ – относительная диэлектрическая проницаемость среды; S – площадь перекрытия электродов; d – расстояние между ними.

Формула показывает, что емкость зависит от свойств среды, площади электродов и расстояния между ними.

Однако это упрощенная модель, а не универсальная расчетная формула промышленного емкостного датчика приближения. В реальном устройстве электрическое поле неоднородно, а на чувствительность влияют геометрия электродов, экранирование, положение объекта и окружающие материалы.

В датчике приближения изменение емкости происходит преимущественно из-за появления объекта в электрическом поле. В специализированных измерительных преобразователях оно может возникать также вследствие перемещения электродов или изменения площади их перекрытия.

Преобразование изменения емкости в сигнал

Электронная схема датчика регистрирует изменение емкости и преобразует его в электрический сигнал.

Изменение электрического поля → изменение емкости → регистрация электронной схемой → обработка → выходной сигнал.

В дискретном емкостном датчике приближения выход переключается, когда зарегистрированное изменение емкости достигает установленного порога. Возврат в исходное состояние может происходить при другом пороге из-за гистерезиса, предотвращающего дребезг сигнала около границы обнаружения. В зависимости от исполнения это может быть транзисторный или другой выходной каскад.

Измерительные емкостные преобразователи могут формировать непрерывный сигнал, соответствующий контролируемой величине. Конкретный способ преобразования емкости зависит от схемотехники устройства и не ограничивается изменением амплитуды высокочастотного генератора.

Появление объекта изменяет электрическое поле и емкость чувствительной системы, что регистрируется электронной схемой датчика.

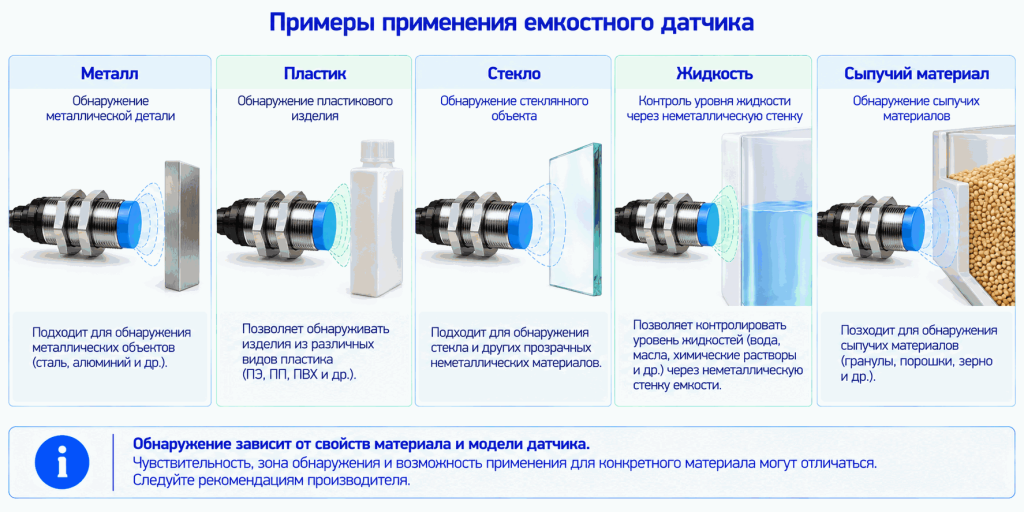

На что реагирует емкостный датчик

Емкостный датчик приближения может обнаруживать металл, пластик, стекло, жидкости и сыпучие материалы. Основное условие – объект должен вызывать изменение электрической емкости, достаточное для регистрации и переключения выхода.

Возможность обнаружения зависит не только от материала, но и от его размеров, формы, расстояния до чувствительной поверхности, положения относительно электродов и конструкции датчика.

Металлические объекты

Металл является проводящим материалом и при попадании в электрическое поле изменяет распределение зарядов и емкость чувствительной системы.

Емкостные датчики могут обнаруживать металлические детали, заготовки, элементы механизмов и другие объекты подходящих размеров.

Если задача ограничивается обнаружением металла, наряду с емкостными обычно рассматривают индуктивные датчики. Выбор зависит от условий установки, требований к расстоянию срабатывания и характеристик контролируемого объекта.

Пластик, стекло и другие неметаллические материалы

Неметаллические объекты воздействуют на чувствительную систему прежде всего за счет своих диэлектрических свойств.

Диэлектрическая проницаемость характеризует влияние материала на электрическое поле. При одинаковой геометрии и условиях измерения материал с более высокой относительной диэлектрической проницаемостью обычно вызывает более заметное изменение емкости. Для проводящих материалов и неоднородных сред эта зависимость не сводится к одному значению проницаемости.

Однако обнаружение определяется не только этим параметром. Тонкая пластиковая пленка, небольшой стеклянный предмет и крупная пластиковая заготовка создают разные условия для датчика.

Различные виды пластика и стекла также отличаются электрическими свойствами. Поэтому нельзя считать, что любой емкостный датчик одинаково надежно обнаруживает все неметаллические материалы.

Жидкости

Емкостные датчики применяют для обнаружения воды, масел и других технологических жидкостей. Их электрические свойства существенно различаются, поэтому условия обнаружения также будут разными.

В подходящих условиях датчик может контролировать наличие жидкости через стенку неметаллической емкости. Например, датчик, установленный снаружи пластикового резервуара, может регистрировать появление жидкости на заданной высоте. При этом емкость стенки и возможные отложения образуют фоновый сигнал, который необходимо учитывать при выборе и настройке.

На результат влияют материал и толщина стенки, свойства жидкости, воздушный зазор, загрязнения и отложения на поверхности емкости.

Контроль через стенку возможен не для любого сочетания датчика, резервуара и жидкости. При выборе необходимо учитывать рекомендации производителя и проверять работоспособность в реальных условиях.

Сыпучие материалы

Емкостные датчики используют для обнаружения гранул, порошков, зерна и других сыпучих продуктов.

При заполнении зоны обнаружения материал изменяет электрические характеристики среды. Величина изменения зависит от диэлектрических свойств продукта, плотности заполнения, влажности и расстояния до чувствительной системы.

Например, изменение влажности порошка или налипание материала на чувствительную поверхность может изменить условия переключения. Поэтому для контроля сыпучих продуктов важны конструкция датчика и возможность настройки чувствительности.

Таблица показывает общие возможности технологии, но не гарантирует обнаружение конкретного материала. Для промышленного применения необходимо проверять характеристики выбранной модели.

Емкостные датчики могут обнаруживать различные материалы, но результат зависит от их электрических свойств, размеров и условий применения.

Виды емкостных датчиков

Емкостные датчики различают прежде всего по назначению и контролируемой величине. Несмотря на общий физический принцип, датчики приближения, сигнализаторы уровня и измерительные преобразователи могут существенно отличаться конструкцией и способом формирования выходного сигнала.

Емкостные датчики приближения

Емкостный датчик приближения предназначен для бесконтактного обнаружения объекта в определенной зоне перед чувствительной поверхностью.

Когда изменение емкости достигает установленного порога, электронная схема переключает выход. В промышленной автоматизации распространены исполнения с дискретными выходами PNP или NPN, но возможны и другие варианты.

Такие датчики используют для контроля наличия изделий, позиционирования объектов и определения присутствия материалов на производственных линиях.

Главное отличие от измерительных преобразователей – задача обнаружить заданное состояние, а не непрерывно измерять физическую величину.

Емкостные датчики и сигнализаторы уровня

Емкостный принцип используют для контроля уровня жидкостей и сыпучих материалов в резервуарах, бункерах и технологических емкостях.

По назначению выделяют два основных варианта:

• Сигнализатор уровня – определяет достижение заданной отметки и формирует дискретный сигнал.
• Датчик непрерывного измерения уровня – преобразует изменение уровня в измерительный сигнал в пределах рабочего диапазона.

В емкостных уровнемерах чувствительная система может включать зонд и проводящую стенку резервуара, используемую как второй электрод, либо два специально предусмотренных электрода. Для неметаллической емкости конструкция измерительной системы подбирается отдельно. При изменении уровня меняется электрическая емкость, по которой определяется состояние или количество материала.

Емкостный сигнализирующий прибор – устройство, которое по изменению электрической емкости контролирует заданное состояние, например наличие материала или достижение предельного уровня, и формирует соответствующий сигнал.

В технической документации конкретного производителя это обозначение может относиться к определенному типу сигнализатора или приборному комплексу. Поэтому его назначение следует уточнять по паспорту.

В отличие от бесконтактного датчика приближения, емкостный сигнализатор уровня может иметь чувствительный элемент, непосредственно контактирующий с контролируемой средой. Емкостное измерение при этом не следует смешивать с кондуктометрическим контролем, основанным на электрической проводимости среды.

Емкостные преобразователи перемещения и положения

Емкостные преобразователи перемещения используют изменение геометрии чувствительной системы при перемещении объекта.

Например, при изменении расстояния между электродами или площади их перекрытия изменяется электрическая емкость. Электронная схема преобразует ее в измерительный сигнал.

Такие устройства применяют для контроля малых линейных перемещений, положения деталей и специализированных измерений. В отличие от обычного датчика приближения, они могут определять величину перемещения, а не только факт присутствия объекта.

Емкостные преобразователи давления

В емкостных преобразователях давления чувствительным элементом может служить деформируемая мембрана, образующая часть емкостной системы.

Под действием давления мембрана прогибается, изменяя геометрию электродов и электрическую емкость. Измерительная электроника преобразует это изменение в сигнал, соответствующий давлению.

Таким образом, емкостный преобразователь давления использует тот же физический параметр – электрическую емкость, но отличается от датчика приближения конструкцией и измерительной задачей.

В измерительной технике также применяют одноемкостные, дифференциальные и другие схемы чувствительных элементов. Это варианты построения измерительной системы, а не отдельная универсальная классификация емкостных датчиков по назначению.

Где применяются емкостные датчики

Емкостные датчики используют в промышленной автоматизации для обнаружения объектов, контроля материалов и измерения технологических параметров.

Конвейерные и упаковочные линии. Датчики определяют наличие пластиковых и стеклянных изделий, упаковки или других объектов, вызывающих достаточное изменение емкости. Для тонкой или неоднородной упаковки обнаружение предварительно проверяют на образцах. Полученный сигнал используют для управления перемещением, сортировкой и выполнением технологических операций.

Контроль заполнения емкостей. Емкостные сигнализаторы фиксируют достижение жидкостью или сыпучим материалом заданного уровня. Это позволяет формировать команды на остановку подачи, включение сигнализации или выполнение следующего этапа процесса.

Производственные установки. Датчики обнаруживают наличие заготовок, деталей и технологических материалов в рабочей зоне оборудования. Например, сигнал может подтверждать присутствие изделия перед выполнением операции.

Системы хранения и подачи сырья. Емкостные сигнализаторы контролируют наличие гранул, зерна, порошков и других материалов в бункерах. Их применяют для предупреждения опустошения емкости или переполнения.

Измерительная техника. Специализированные емкостные преобразователи используют для измерения перемещения, давления и других величин, при изменении которых меняется емкость чувствительной системы.

Для каждой задачи необходимо учитывать электрические свойства контролируемой среды, условия эксплуатации и конструкцию конкретного датчика.

Преимущества и ограничения емкостных датчиков

Основное преимущество емкостной технологии – возможность обнаруживать не только металлы, но и многие неметаллические материалы. Однако чувствительность к свойствам среды одновременно создает ограничения при эксплуатации.

Например, датчик, настроенный на обнаружение определенного материала, может изменить характер срабатывания при повышении влажности или появлении отложений на чувствительной поверхности.

Поэтому при выборе важны не только паспортное расстояние срабатывания, но и стабильность свойств контролируемого материала, условия установки и допустимые внешние воздействия.

Точность, чувствительность и устойчивость к помехам зависят от конкретной конструкции. Эти характеристики нельзя считать одинаковыми для всех емкостных датчиков.

Что учитывать при выборе емкостного датчика

Выбор начинают с определения задачи: требуется обнаруживать объект, контролировать достижение уровня или непрерывно измерять физическую величину.

1. Назначение. Для контроля наличия объекта выбирают датчик приближения, для предельного уровня – сигнализатор, для непрерывного измерения – соответствующий преобразователь.
2. Материал. Проверяют возможность обнаружения среды с учетом ее диэлектрических свойств и возможного изменения состава или влажности.
3. Размеры и положение объекта. Учитывают форму, ориентацию и площадь объекта, взаимодействующую с электрическим полем.
4. Рабочее расстояние. Сопоставляют характеристики датчика с фактическими условиями обнаружения. Паспортное значение не всегда соответствует расстоянию для конкретного материала.
5. Условия эксплуатации. Проверяют допустимую температуру, влажность, степень защиты и устойчивость к загрязнениям.
6. Конструкция и установка. Учитывают размеры корпуса, способ крепления, наличие металлических элементов рядом и возможность контроля через стенку емкости.
7. Выходной сигнал. Проверяют напряжение питания, тип выхода и совместимость с ПЛК или другим оборудованием.

Если свойства материала изменяются в процессе эксплуатации, необходимо предусмотреть проверку обнаружения в характерных рабочих условиях. Это особенно важно для жидкостей и сыпучих продуктов.

Промышленные исполнения представлены в каталоге емкостных датчиков. Окончательный выбор делают по документации производителя и требованиям конкретной системы автоматизации.
