Как выбрать реле давления воды – рейтинг и сравнение моделей

Реле давления выбирают по рабочему диапазону, допустимой электрической нагрузке, совместимости с насосом и гидроаккумулятором, гидравлическому присоединению и требуемой функции автоматики. Универсально лучшей модели нет: подходящее реле должно соответствовать конкретной системе.

В рейтинге ниже используются только модели, представленные в разделе «Реле давления» каталога ОвенКомплект. Устройства распределены по сценариям применения, а не по местам от лучшего к худшему: для разных диапазонов давления и задач оптимальными будут разные исполнения.

Какие реле давления лучше для разных задач

Этот список не означает, что РД55-ДИ лучше ДР-Д-520 или наоборот. Например, ДР-Д-503 и ДР-Д-520 рассчитаны на существенно разные диапазоны уставок. Корректный рейтинг реле давления – это выбор модели, диапазон которой соответствует реальному рабочему давлению и функции реле в системе.

Как выбрать реле давления воды для насоса

Выбор начинают с функции реле и рабочих параметров системы. Цена, бренд и максимальное давление сравнивают только после проверки диапазона уставки, коммутационной способности, рабочей среды и присоединения.

Рабочий диапазон давления

Диапазон задаваемой уставки должен включать давление, при котором реле должно переключить контакт. Для классической насосной автоматики дополнительно учитывают дифференциал – разницу между давлением срабатывания и возврата.

Максимальное рабочее давление нельзя путать с диапазоном настройки. Например, реле может выдерживать 1,65 МПа, но регулироваться только в существенно более узком диапазоне.

Требуемые Pвкл и Pоткл

Если реле используется для запуска и остановки насоса, необходимо заранее определить требуемые точки переключения и проверить, можно ли получить их с учетом диапазона уставки и доступного дифференциала конкретной модели. У промышленных реле логика настройки может отличаться от привычного бытового прессостата с двумя пружинами, поэтому Pвкл и Pоткл нельзя назначать без учета схемы контактов и паспорта устройства.

Электрическая нагрузка

При прямой коммутации насоса контактная группа должна соответствовать двигателю. Сравнивать только мощность насоса в киловаттах недостаточно: учитывают номинальный и пусковой ток, категорию нагрузки и ограничения производителя.

Если реле используется как датчик состояния или его контакты не рассчитаны на непосредственный пуск двигателя, оно должно управлять контактором, входом шкафа автоматики или другим промежуточным аппаратом.

Характеристики насоса

Насос должен обеспечивать требуемое давление в реальной рабочей точке. Максимальный напор из паспорта обычно относится к режиму около нулевой подачи и не должен автоматически приниматься за рабочее давление отключения.

Если при фактическом расходе и гидравлических потерях насос не достигает требуемого порога, изменение реле проблему не решит.

Гидравлическое присоединение и рабочая среда

Проверяют размер штуцера, совместимость материалов с водой или другой средой, допустимую температуру и требования к монтажу. В рассматриваемых моделях встречается присоединение G1/4 и G1/2, поэтому при замене существующего реле механическую совместимость проверяют отдельно.

Гидроаккумулятор

Объем гидроаккумулятора сам по себе не определяет модель реле. Важнее, чтобы выбранный диапазон и дифференциал позволяли согласовать переключение с предзарядом бака, характеристиками насоса и допустимым давлением системы.

Для промышленного реле с перекидным контактом дополнительно проверяют электрическую схему: наличие подходящего диапазона еще не означает, что устройство является прямой заменой бытового реле насосной станции.

Защита от сухого хода

Реле избыточного давления можно использовать как элемент защиты от сухого хода, если схема действительно определяет аварийное падение давления и корректно блокирует насос. Это не означает, что любое реле давления имеет готовую встроенную защиту: алгоритм защиты реализуется всей схемой автоматики.

Например, RVG-20 производитель применяет как источник сигнала защиты от сухого хода в схемах управления насосами. Аналогично РД55-ДИ может использоваться для контроля холостого хода, но само реле остается пороговым коммутационным устройством.

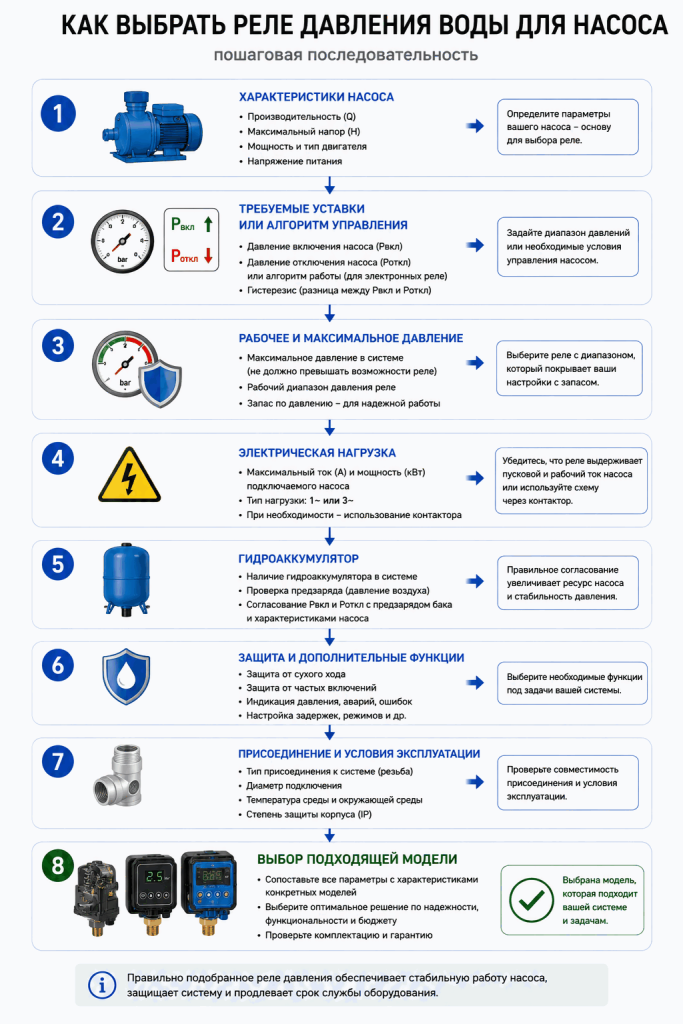

Алгоритм выбора реле давления воды: сначала учитывают характеристики насоса и требуемые Pвкл и Pоткл или функцию контроля, затем проверяют диапазон давления, электрическую нагрузку, совместимость с гидроаккумулятором, необходимые функции защиты и тип присоединения. После этого параметры системы сопоставляют с характеристиками конкретной модели реле.

Механическое или электронное реле

В рассматриваемом разделе каталога ОвенКомплект основной ассортимент для водоснабжения и насосных задач составляют механические и электромеханические реле с дискретным контактным выходом. Поэтому выбор конкретной модели в этой статье строится прежде всего по диапазону, дифференциалу, нагрузке и назначению.

Если требуется электронное реле с дисплеем, цифровой настройкой или собственным алгоритмом давления/протока, его нужно искать в соответствующей группе автоматики и отдельно проверять совместимость с насосом. Подробно различия типов рассмотрены в статье о выборе между электронным или механическим  реле давления.

Какое реле лучше для гидроаккумулятора

Для гидроаккумулятора подходит реле, у которого диапазон уставки и дифференциал позволяют получить требуемый цикл работы насоса, а контакты и схема управления соответствуют электрической нагрузке.

Для типовой системы водоснабжения в первую очередь имеет смысл смотреть на модели избыточного давления с подходящим диапазоном – например, ДР-Д-110, ДР-Д-506, RVG-20 или подходящее исполнение РД55-ДИ. Конкретный выбор определяется требуемыми порогами, а не объемом бака.

Если насос должен включаться и отключаться непосредственно контактами реле, обязательно проверяют коммутационную способность. Если реле передает только управляющий сигнал в шкаф автоматики, требования к силовой коммутации будут другими.

Согласование предзаряда бака и порогов подробно рассматривается в статье «Как настроить реле давления с гидроаккумулятором».

Рейтинг реле давления воды для насоса

Ниже – модели из ассортимента ОвенКомплект, которые относятся к избыточному давлению и применимы для воды, насосных станций, гидравлических систем или контроля насосов. Дифференциальные реле для вентиляции и контроля перепада между двумя точками в основной рейтинг не включены, поскольку они решают другой класс задач.

ОВЕН РД55-ДИ0,3-1,65 – для порогового контроля до 0,3 МПа

Для чего подходит: контроль давления воды, холостого хода насосов, напора в водоснабжении и другие задачи, где нужен дискретный сигнал при достижении заданного порога.

Ключевые характеристики: диапазон уставки исполнения до 0,3 МПа, максимальное рабочее давление 1,65 МПа, перекидной контакт SPDT; доступны варианты присоединения G1/2 и G1/4. Для 250 В AC указана нагрузка до 10 А полной нагрузки.

Преимущество: промышленное исполнение и возможность выбрать вариант присоединения. Ограничение: это пороговое реле, а не готовый бытовой контроллер насосной станции; требуемые Pвкл/Pоткл получают с учетом дифференциала и электрической схемы.

EKF RVG-20-0,6 – для водоснабжения и сигнала защиты насоса

Для чего подходит: системы водоснабжения и теплоснабжения, контроль напора, холостого хода насосов, наполнения ресиверов и другие пороговые задачи.

Ключевые характеристики: диапазон уставки −0,05…0,6 МПа, дифференциал 0,06…0,4 МПа, максимальное рабочее давление 1,65 МПа, присоединение G1/4, выход SPDT. В паспорте приведены категории нагрузки AC-1/AC-3 до 16 А при 400 В, AC-15 до 10 А при 400 В.

Преимущество: диапазон подходит для многих водяных систем, а производитель прямо использует RVG-20 в схемах автоматики насосов. Ограничение: защита от сухого хода возникает только в правильно построенной схеме, а не как автономная электронная функция самого реле.

ОвенКомплектАвтоматика ДР-Д-110 – для диапазона 0,1–1 МПа

Для чего подходит: насосные станции, гидравлические системы, трубопроводы и другие установки, где рабочая уставка находится в среднем диапазоне.

Ключевые характеристики: диапазон настройки 0,1…1 МПа, дифференциал 0,1…0,3 МПа, максимальное давление 1,65 МПа, коммутационная способность ~12(8) А при 250 В, присоединение G1/4.

Преимущество: широкий для бытовых и общепромышленных задач диапазон. Ограничение: минимальный дифференциал 0,1 МПа нужно учитывать заранее – требуемые точки переключения должны быть достижимы в пределах регулировки.

ОвенКомплектАвтоматика ДР-Д-530Д – для повышенных давлений

Для чего подходит: насосные и гидравлические системы, где требуются существенно более высокие уставки, чем в типовом бытовом водоснабжении.

Ключевые характеристики по спецификации серии: диапазон настройки 0,8…3 МПа, дифференциал 0,4…1,2 МПа, максимальное давление 3,5 МПа, ~12(8) А при 250 В, G1/4.

Преимущество: высокий диапазон уставки. Ограничение: для обычной домашней насосной станции этот диапазон часто избыточен; модель выбирают только когда давление системы действительно соответствует ее рабочей области.

OKATEC ДР-Д-503 – для низких уставок

Для чего подходит: насосные станции, трубопроводы и гидравлические системы, где требуется срабатывание при сравнительно низком избыточном давлении.

Ключевые характеристики: диапазон −0,05…0,3 МПа, дифференциал 0,02…0,15 МПа, максимальное давление 1,65 МПа, присоединение G1/4.

Преимущество: низкий нижний предел и небольшой доступный дифференциал. Ограничение: верхняя граница 0,3 МПа ограничивает применение в системах, где требуются более высокие рабочие пороги.

OKATEC ДР-Д-506 – для среднего диапазона до 0,6 МПа

Для чего подходит: насосные станции, гидравлические системы и трубопроводы с рабочими уставками в диапазоне до 0,6 МПа.

Ключевые характеристики: диапазон −0,07…0,6 МПа, дифференциал 0,06…0,4 МПа, максимальное давление 1,65 МПа, G1/4.

Преимущество: более широкий верхний диапазон, чем у ДР-Д-503. Ограничение: перед применением для прямого управления насосом нужно сверить контактную нагрузку конкретного исполнения и параметры двигателя.

OKATEC ДР-Д-520 – для диапазона 0,5–2 МПа

Для чего подходит: системы, где требуются повышенные уставки давления – гидравлические установки, насосные станции, трубопроводы и другое оборудование.

Ключевые характеристики: диапазон 0,5…2 МПа, дифференциал 0,2…0,5 МПа, максимальное давление 3,5 МПа.

Преимущество: работа в диапазоне, который недоступен ДР-Д-503 и ДР-Д-506. Ограничение: модель не следует выбирать для низких бытовых уставок – ее нижняя граница начинается с 0,5 МПа.

Лучшие электронные реле давления

В целевом разделе каталога ОвенКомплект, по которому сформирован этот рейтинг, электронные модели с дисплеем не представлены: для соответствующих позиций каталога указан признак «Дисплей – нет». Поэтому добавлять в рейтинг сторонние BRIO, DAB или другие электронные контроллеры только ради запроса «лучшие электронные реле давления для насоса» было бы некорректно.

Сравнение реле давления

Сравнение показывает, что основной критерий внутри этого ассортимента – не бренд, а рабочая область. ДР-Д-503 подходит для низких уставок, ДР-Д-110 перекрывает средний диапазон, а ДР-Д-520 и ДР-Д-530Д рассчитаны на более высокие давления. РД55-ДИ и RVG-20 удобны как пороговые элементы автоматики, но конкретная схема управления должна учитывать их контактный выход и дифференциал.

Какое реле давления лучше выбрать

Для типовой системы водоснабжения сначала определите рабочие пороги. Если они находятся до 0,6 МПа, сравнивайте РД55-ДИ соответствующего исполнения, RVG-20-0,6, ДР-Д-503 и ДР-Д-506 по диапазону, дифференциалу, присоединению и электрической схеме.

Если рабочие уставки выше, рациональнее смотреть на ДР-Д-110, ДР-Д-520 или ДР-Д-530Д – в зависимости от требуемого диапазона. Выбирать высокодиапазонное реле «с запасом» бессмысленно, если нужные пороги находятся ниже его минимальной уставки.

Для гидроаккумулятора важна возможность получить требуемые точки переключения и согласовать их с предзарядом. Для защиты от сухого хода важно не название модели, а схема: реле должно формировать достоверный аварийный сигнал, который действительно блокирует насос.

Для мощного насоса проверяют коммутационную способность. Если прямое переключение двигателя не допускается, реле используют как управляющий элемент через контактор или шкаф автоматики.

Короткий алгоритм выбора:

1. Определите функцию: управление насосом, аварийный контроль давления или сигнал защиты.
2. Задайте требуемую уставку и необходимый дифференциал.
3. Проверьте, попадают ли рабочие значения в диапазон конкретной модели.
4. Сверьте максимальное давление, температуру и рабочую среду.
5. Проверьте контактную нагрузку и способ включения двигателя.
6. Сверьте присоединение G1/4, G1/2 или другое исполнение.
7. Для гидроаккумулятора согласуйте пороги с предзарядом и характеристикой насоса.
8. Из оставшихся моделей выберите подходящее исполнение по документации и наличию в каталоге.

Ошибки при выборе

• Выбирать по цене или бренду до проверки диапазона уставки.
• Считать максимальное рабочее давление верхней границей настройки.
• Игнорировать дифференциал и ожидать произвольных Pвкл и Pоткл.
• Подбирать реле только по мощности насоса, не учитывая ток и характер нагрузки.
• Считать любое реле давления готовой защитой от сухого хода.
• Выбирать модель по объему гидроаккумулятора вместо параметров всей системы.
• Покупать высокодиапазонное реле «с запасом», если нужная уставка ниже его рабочего диапазона.
• Заменять реле без проверки присоединения, контактов и электрической схемы.
