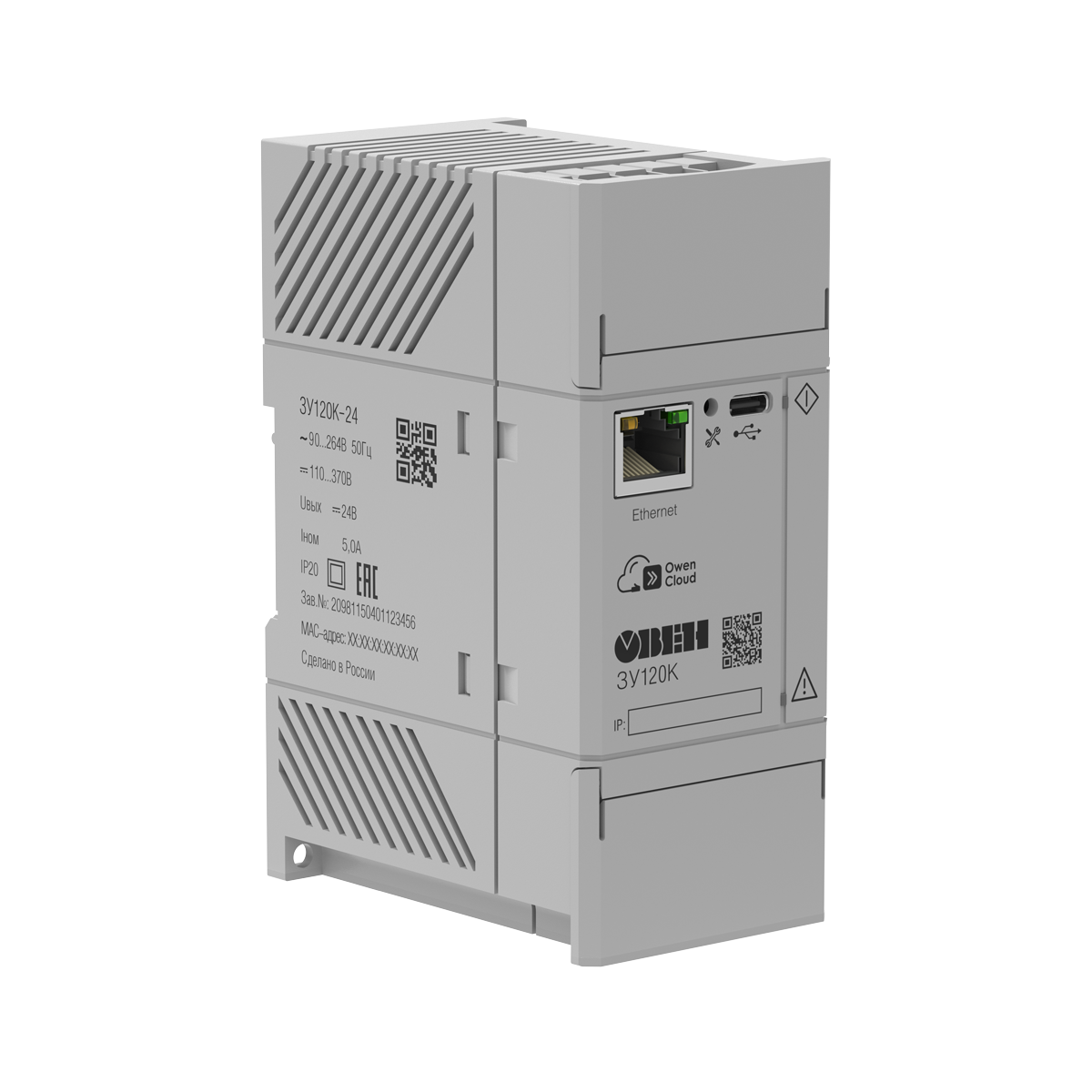

ЗУ120К зарядное устройство для аккумуляторных батарей с интерфейсом Ethernet ОВЕН ЗУ120К-24
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Зарядное устройство ОВЕН ЗУ120К-24 предназначено для непрерывного подключения к аккумуляторным батареям и поддержания их в режиме постоянной готовности. В составе щита управления устройство может использоваться для работы с дизельными, бензиновыми и газовыми электростанциями для заряда стартерных свинцово-кислотных АКБ или для питания различного промышленного оборудования с зарядом литиевых АКБ.
Прибор является частью «Экосистемы ОВЕН – 210». Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
Особенности и преимущества:
- Широкий диапазон питания переменного тока 90…264 В.
- Диапазон подстройки выходного напряжения (Uвых) от 15 до 29,4 В.
- Ограничение выходного тока 125 % от номинального значения (Iвых) 5 А.
- Рабочий диапазон температур: -40…+60 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики: компактный корпус шириной 52 мм.
- Многоступенчатый метод заряда батарей.
- Поддержка свинцово-кислотных и литий-ионных аккумуляторов в режиме «Авто», поддержка других типов аккумуляторов в режиме «Пользовательский».
- Встроенные защиты: по выходному току, от перегрева прибора и внешних заряжаемых АКБ, КЗ, от инверсии полярности на выходе (переполюсовки), автоматический перезапуск после «Аварии».
- Контроль наличия внешней АКБ, измерение внешней температуры АКБ – работа с датчиком температуры.
- Световая индикация режимов работы прибора.
- Конфигурирование и регулировка напряжения и выходного тока с помощью Owen Configurator по Ethernet или USB Type-C.
Примеры применения
Зарядное устройство работает параллельно зарядным генераторам двигателя и обеспечивает необходимый режим работы стартерной АКБ
Технические характеристики
| Наименование | Значение |
| Выходные параметры | |
| Номинальное напряжение (Uном) | 24 В |
| Номинальный ток (Iном) | 5 А |
| Номинальная мощность(Pном) | 120 Вт |
| Диапазон подстройки выходного напряжения | 15,0...29,4 В |
| Допустимое отклонение напряжения, в том числе: | |
| - нестабильность выходного напряжения от входного напряжения | ±0,7 % |
| - нестабильность выходного напряжения от выходного тока | ±2 % |
| - коэффициент температурной нестабильности | ±0,018 % / °С |
| Размах напряжения шума и пульсаций (межпиковое), не более | 120 мВ |
| Время установления выходного напряжения, не более | 5 с |
| Входные параметры | |
| Рабочее напряжение питания переменного тока | 90...264 В |
| Частота переменного тока | 47...63 Гц |
| Рабочее напряжение питания постоянного тока | 125...370 В |
| Максимальный ток потребления | 1,65 А |
| Пусковой ток, не более | 30 А |
| КПД, не менее** | 90 % |
| Дискретный выход | |
| Количество | 1 |
| Тип выхода | Оптопара транзисторная n-p-n-типа |
| Максимальный коммутируемый ток | 50 мА |
| Максимальное коммутируемое напряжение | 80 В |
| Безопасностьи ЭМС | |
| Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 106…125 % от Iном |
| Тип защиты от перегрева – отключение выхода: порог отключения выхода, не более | 87 °С |
| Тип защиты от перегрева АКБ* – отключение выхода: порог отключения выхода, не более | 50 °С |
| Тип защиты от глубокого разряда – отключение выхода: порог отключения выхода, не менее | 15 В |
| Тип защиты от перезаряда – отключение цепи заряда: порог отключения | 29,4 В |
| Тип защиты от КЗ – отключение выхода | Есть |
| Устойчивость к воздействию одиночных механических ударов, падению в транспортной таре и воздействию вибрации | Соответствуют ГОСТ IEC 61131-2 |
| Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4 | Критерий качества В |
| Излучение радиопомех (помехоэмиссия) | Соответствует ГОСТ 32132.3** |
| Степень защиты по ГОСТ 14254 | IP20 |
| Категория перенапряжения по ГОСТ Р 50571.19 | II |
| Степень загрязнения по ГОСТ Р 50030.1 | 2 |
| Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее | 20 МОм |
| Условия эксплуатации | |
| Рабочий диапазон температур окружающей среды | -40…+60 °С |
| Температура хранения и транспортирования | -40…+60 °С |
| Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более | 80 % |
| Атмосферное давление | 84…106,7 кПа |
| Измерительные входы | |
| Количество входов термопреобразователей сопротивления (ТС) | 1 |
| Диапазон измерения температуры внешним датчиком ТС | -5...+55 °С |
| Время опроса входа ТС*** | 1 с |
| Предел допускаемой основной приведенной (к диапазону измерений) погрешности | 5,0 % |
| Прочее | |
| Срок эксплуатации | 10 лет |
| Срок гарантийного обслуживания, не менее | 2 года |
| Средняя наработка на отказ | 70 000 ч |
| Масса, не более: | |
| - без упаковки | 0,45 кг |
| - в упаковке | 0,55 кг |
ПРИМЕЧАНИЕ
* При условии подключения внешнего датчика ТС к АКБ.
** При условии подключения функционального заземления.
*** ТС – датчик PT1000.
