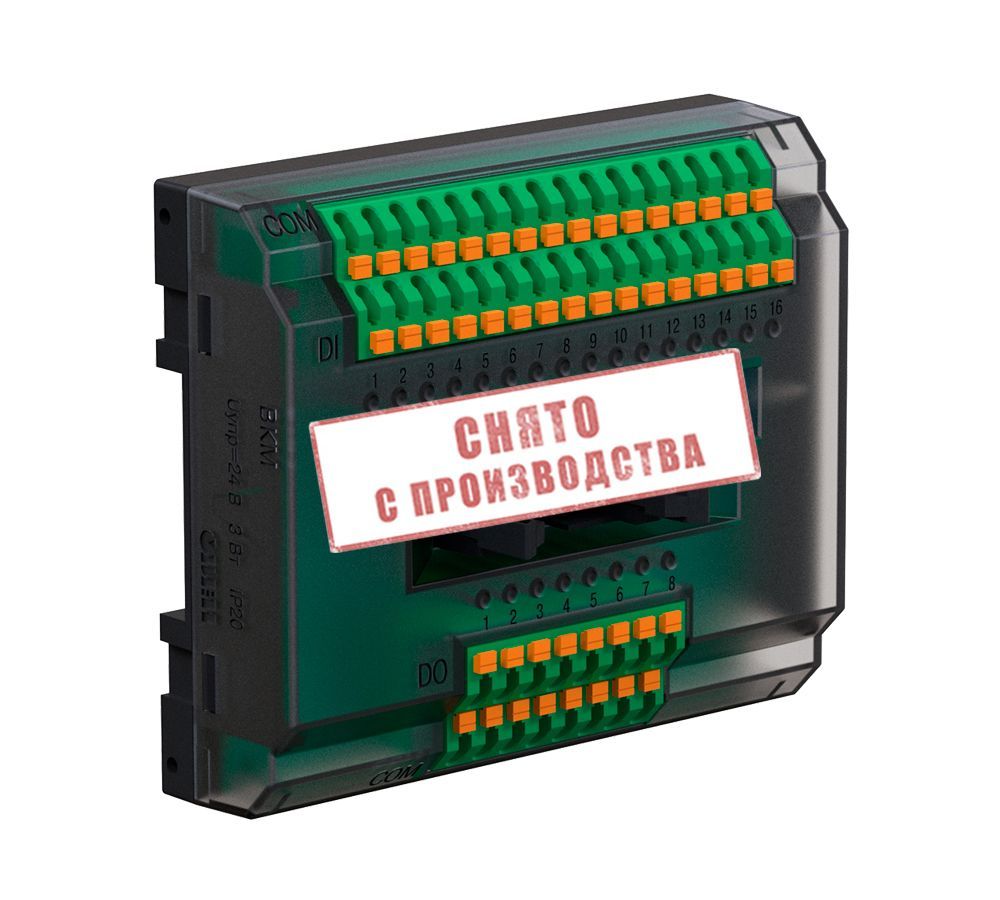

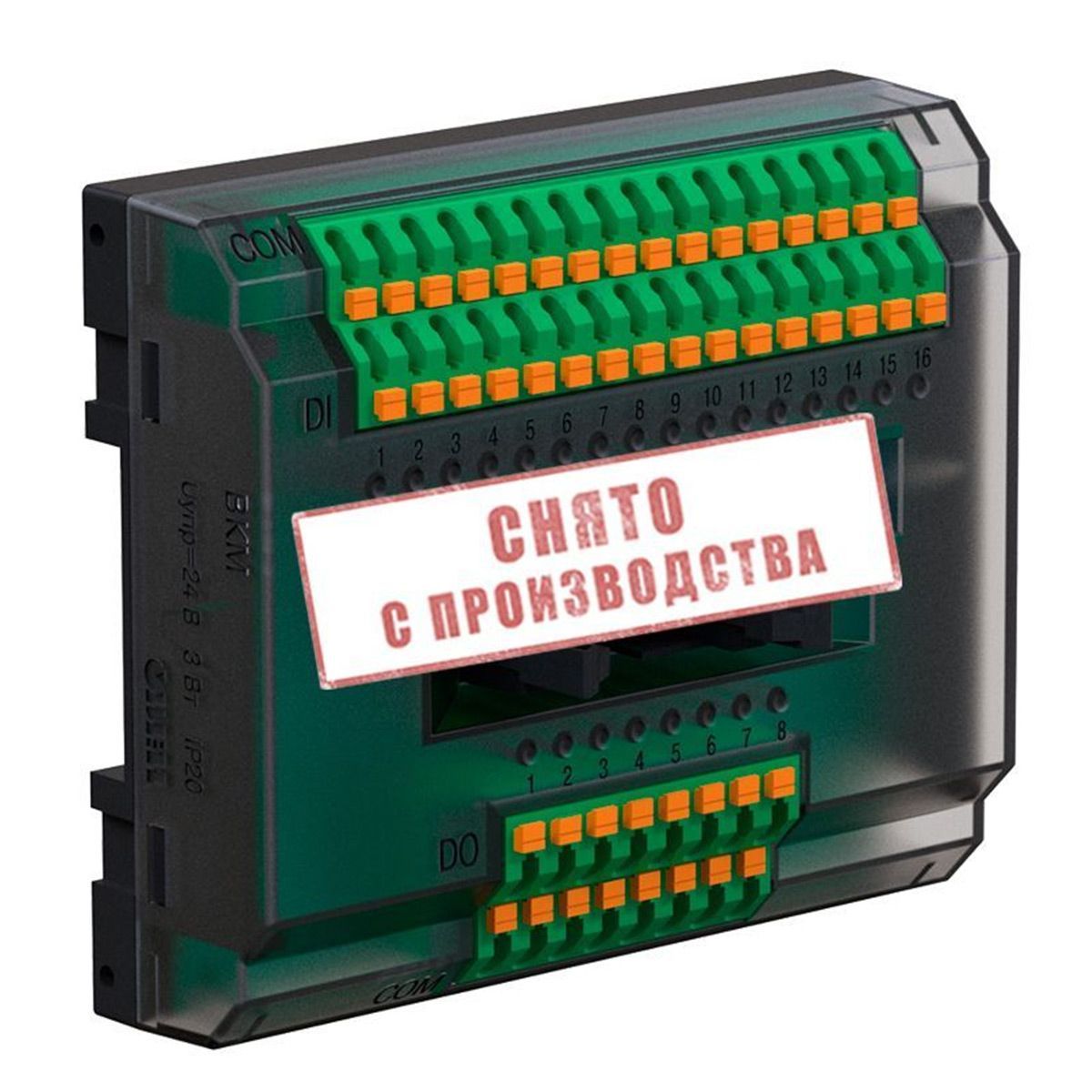

Выносной клеммный модуль Овен ВКМ

Name: Выносной клеммный модуль Овен ВКМ
Brand: ОВЕН
SKU: 00-00030731
Availability: InStock

Артикул: отзывов нет

Код производителя

По запросу

В корзине

Нет в наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Выносной клеммный модуль ОВЕН ВКМ* предназначен для удобства подключения дискретных входов/выходов контроллеров линейки СПК1хх.Д.

Выносной клеммный модуль Овен ВКМ разработан для подключения дискретных входов и выходов контроллеров серии СПК1хх.Д. Устройство упрощает монтаж и обслуживание систем автоматизации, вынося точки подключения на отдельную DIN-рейку. Модуль не является автономным и функционирует только совместно с указанными контроллерами.

Одна единица ВКМ обслуживает группу из 16 дискретных входов и 8 дискретных выходов. Для задействования всех 72 точек ввода-вывода контроллера потребуется три модуля. Установка на DIN-рейку экономит пространство в шкафу, а встроенные светодиоды обеспечивают наглядную индикацию состояния каналов, упрощая пусконаладку. Соединительные шлейфы длиной 1,5 метра поставляются в комплекте и фиксируются защёлками для надёжного контакта.

Основные технические параметры ВКМ Овен:

Количество дискретных входов: 16
Количество дискретных выходов: 8
Тип входа: дискретный, тип 1 по ГОСТ Р 51841
Подключаемые датчики: механические контакты (кнопки, выключатели, герконы, реле) и транзисторные ключи p-n-p с открытым коллектором
Номинальный ток на выходной канал: 200 мА
Максимальное входное напряжение постоянного тока: 35 В
Максимальное выходное напряжение: 35 В
Номинальное напряжение входов и выходов: 24 В
Потребляемая мощность: не более 3 Вт
Масса нетто: не более 0,2 кг
Габариты корпуса: 105×90×40 мм
Класс защиты от поражения током: III по ГОСТ 12.2.007.0-75
Способ монтажа: на DIN-рейку
Длина комплектных шлейфов: 1,5 м каждый

Монтаж и демонтаж:

Перед установкой необходимо отключить питание контроллера и подключенных устройств. Модуль крепится на DIN-рейку: сначала завести верхний паз, затем прижать нижнюю часть до щелчка фиксатора. Для снятия подцепить защёлку отверткой, потянуть до щелчка и отвести нижнюю часть от рейки.

Подключение к контроллеру выполняется двумя шлейфами (входят в комплект), которые защёлкиваются на разъёмах. Внешние нагрузки подключаются к клеммникам модуля, при этом ток на канал не должен превышать 200 мА.

Технические характеристики

Производитель ОВЕН Количество входов 16 шт. Количество выходов 8 шт. Типы входов Дискретный вход (DI) Типы выходов Дискретный выход (DO) Тип напряжения Постоянное Тип сигнала (дискретных входов (DI)) Транзисторный ключ p-n-p-типа Напряжение питания входов (дискретных входов (DI)) 24 В Ток коммутации, max (дискретных выходов (DO)) 200 А Напряжение (дискретных выходов (DO)) 24 В Мощность 3 Вт Поддержка протокола TCP/IP Нет Поддержка протокола NTP Нет Поддержка протокола MQTT Нет Поддержка протокола SNMP Нет Монтаж DIN-рейка Высота 105 мм Ширина 90 мм Глубина 40 мм Вес 0,2 кг Страна производства Россия Модель ВКМ
