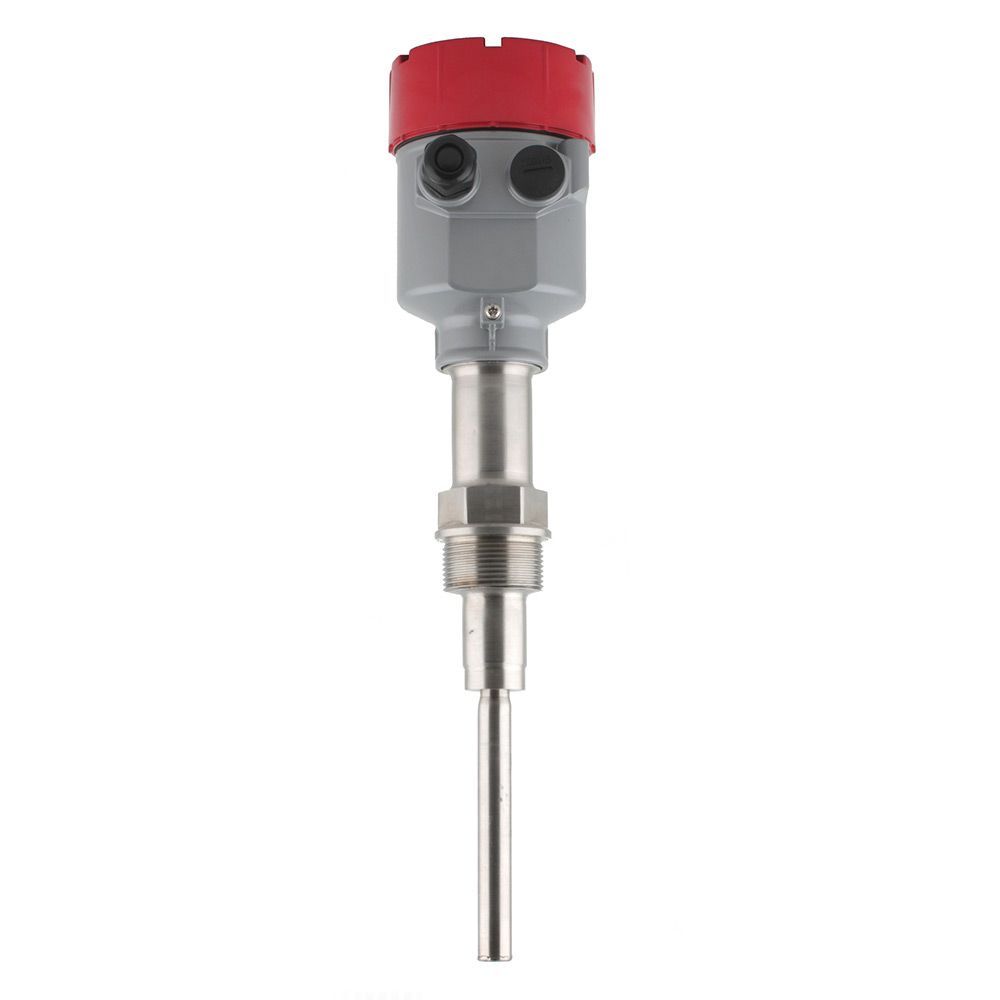

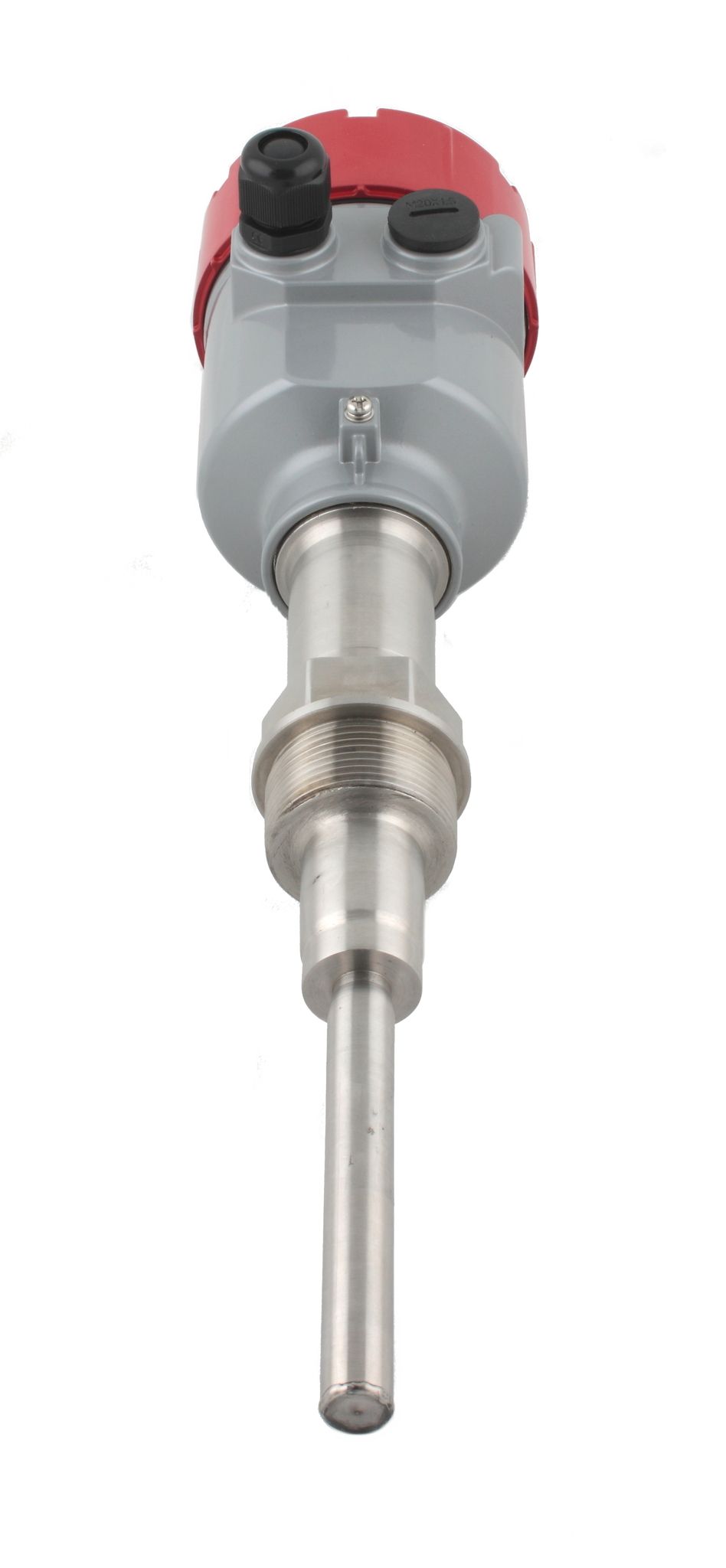

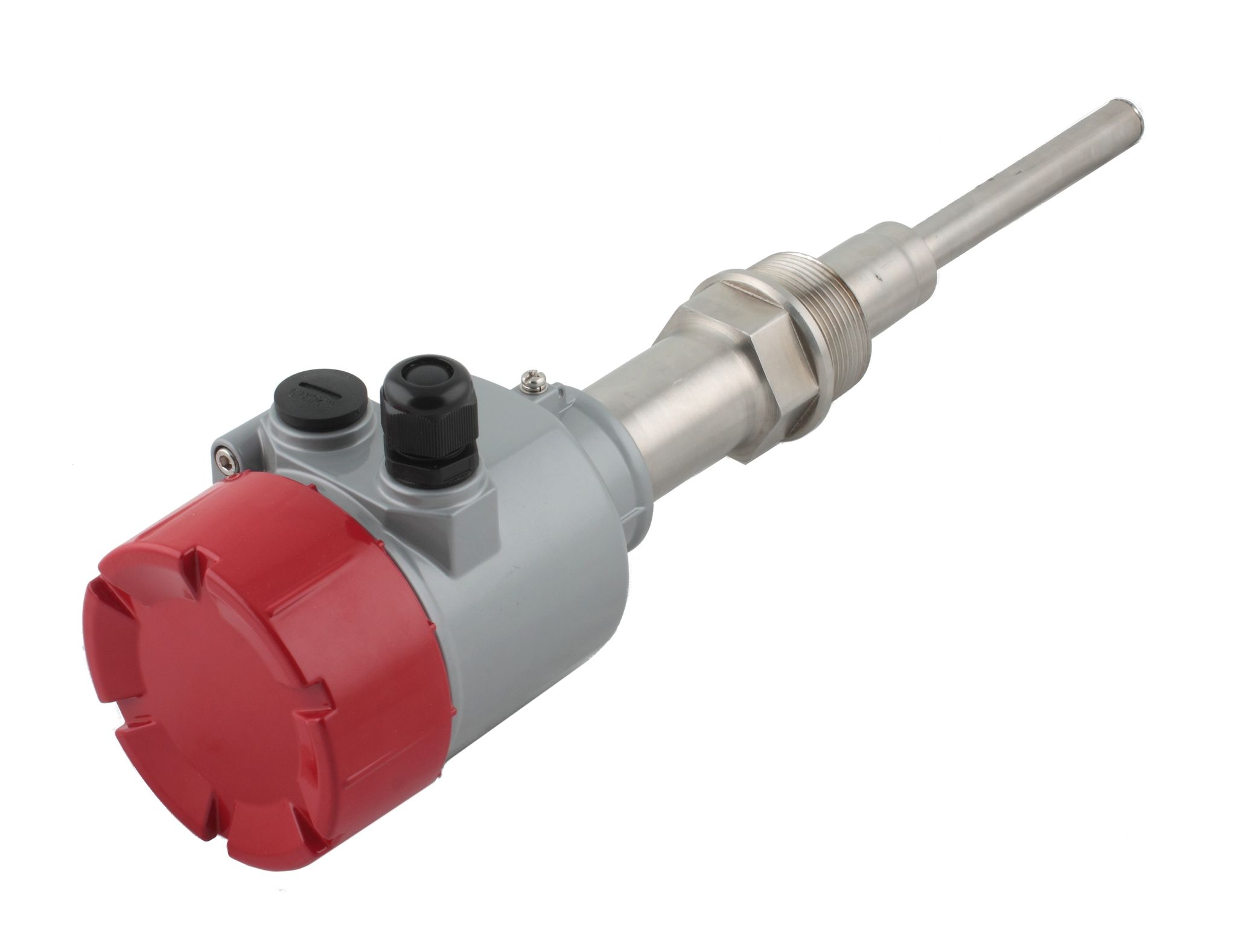

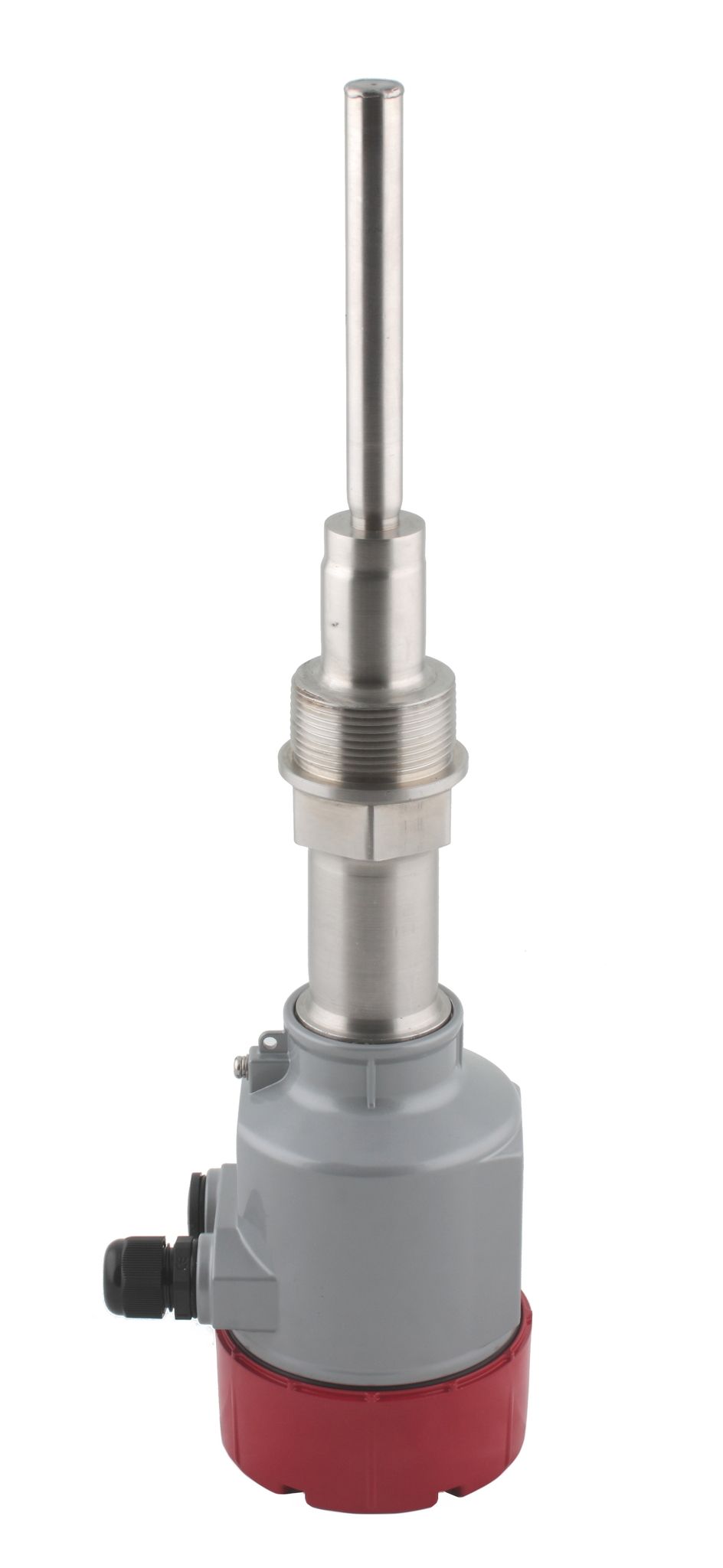

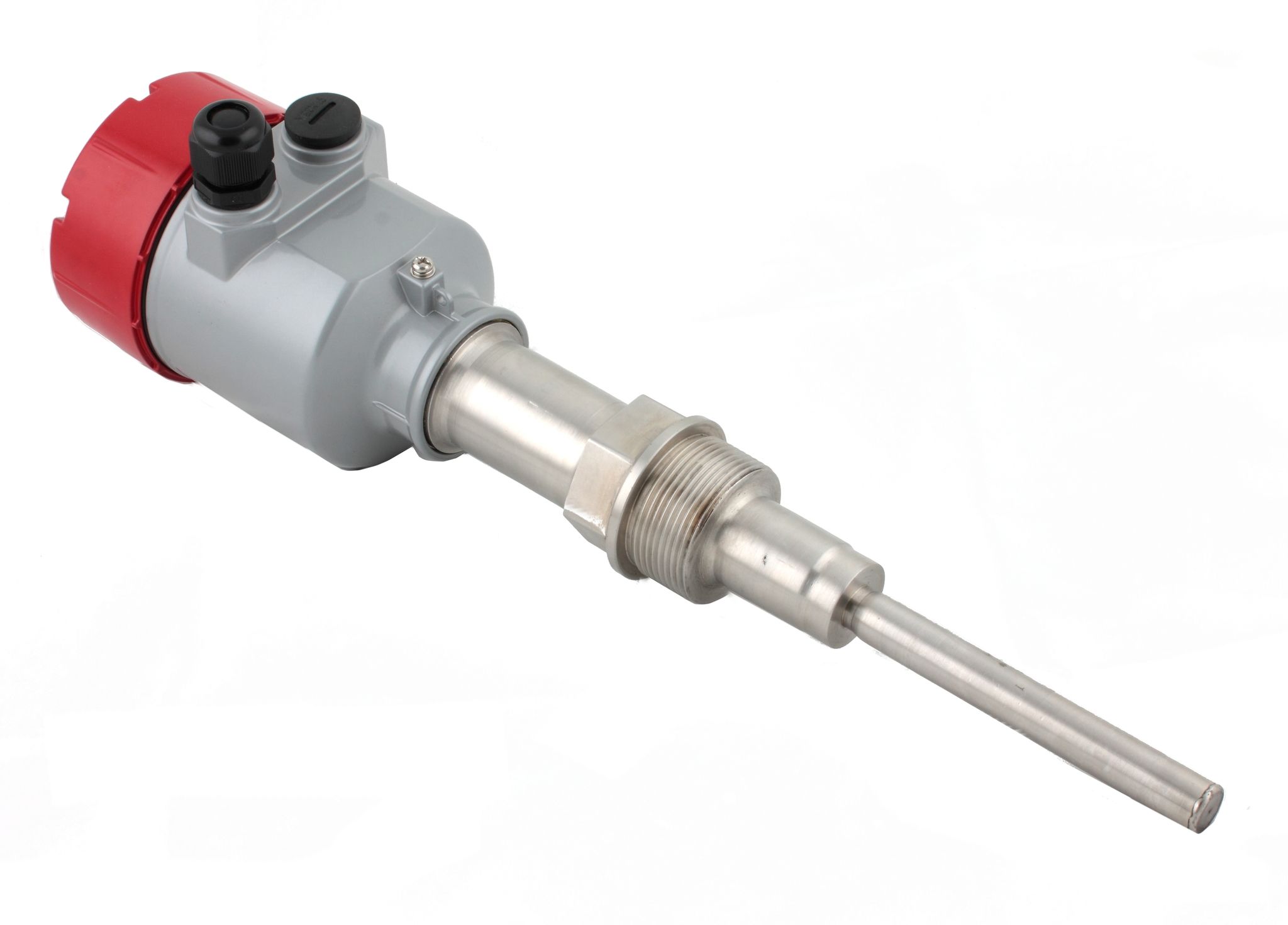

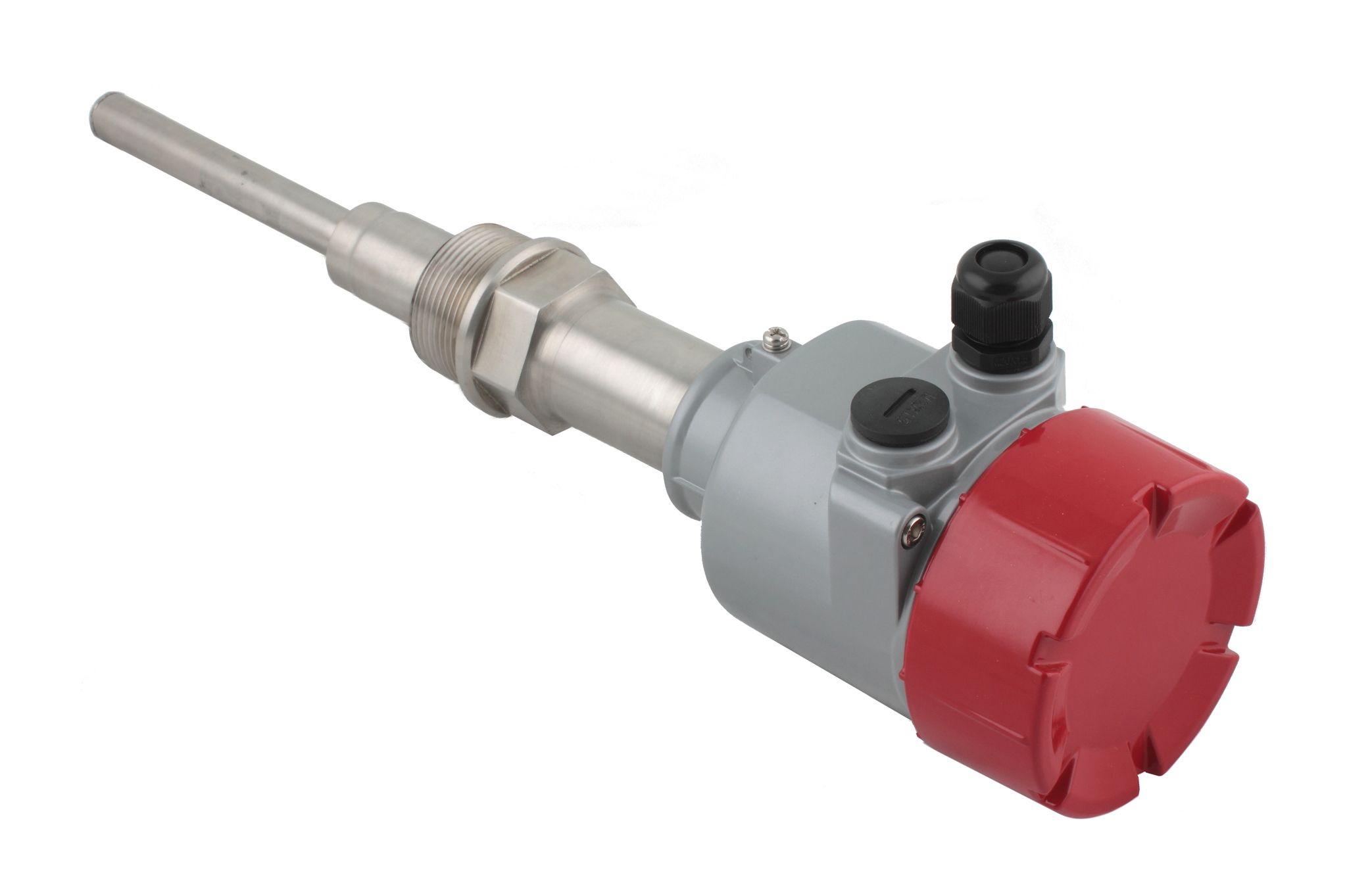

Вибрационный датчик предельного уровня сыпучих материалов Innolevel IL-VP-Ex-L2000

Вибрационный датчик предельного уровня сыпучих материалов Innolevel VIBRO серии P IL-VP-Ex-L2000 в алюминиевом корпусе взрывозащищенного исполнения предназначен для мониторинга уровня сыпучих материалов. Прибор применяется в качестве сигнализатора заполнения, опустошения или промежуточного уровня в емкостях с сыпучими веществами. Устройство востребовано для контроля уровня инертными материалами пневмокамерных насосов, в растворно-бетонных узлах и бетоносмесительных установках, стекольной, химической и агропромышленной промышленности. Модель IL-VP-Ex-L2000 оснащена одним цилиндрическим зондом из нержавеющей стали SUS304 и трубным удлинением 2000 мм. Датчик размещается на емкости сверху или сбоку на требуемой высоте. Взрывозащищенное исполнение позволяет применять прибор в пылевых взрывоопасных зонах.

Назначение:

Контроль уровня сыпучих материалов. Сигнализация заполнения, опустошения или промежуточного уровня. Применение для порошкообразных, гранулированных и кусковых материалов с размером частиц до 25 мм. Эксплуатация в пылевых взрывоопасных зонах. Работа в пневмокамерных насосах, растворно-бетонных узлах, бетоносмесительных установках.

Принцип работы:

Зонд датчика вибрирует под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зонда загружаемым материалом возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения. После освобождения зонда от материала вибрация возобновляется, что также регистрируется электроникой.

Особенности и преимущества Innolevel VIBRO серии P IL-VP-Ex-L2000:

• Трубное удлинение 2000 мм для монтажа в глубокие емкости.
• Работа с материалами с размером частиц до 25 мм.
• Встроенная задержка выходного сигнала от 0,5 до 30 секунд.
• Традиционный датчик для применения в пневмокамерных насосах транспортировки инертных материалов.
• Взрывозащищенное исполнение для пылевых сред.
• Алюминиевый корпус, опционально нержавеющая сталь SUS304.
• Класс защиты IP67.
• Реле DPDT.

Технические характеристики Innolevel VIBRO серии P IL-VP-Ex-L2000:

• Назначение: контроль уровня сыпучих материалов.
• Тип датчика: вибрационный.
• Материал рабочей части: нержавеющая сталь SUS304.
• Максимальный размер частиц: 25 мм.
• Минимальная плотность продукта: 100 г/л.
• Исполнение: одноштыревое взрывозащищенное.
• Напряжение питания: 22-265 VAC; 20-46 VDC.
• Диапазон рабочих температур: от -40 до +150 °С.
• Класс защиты: IP67.
• Электрическое соединение: кабельный ввод М20х1,5.
• Материал корпуса: алюминий, порошковое покрытие.
• Максимальное рабочее давление: 16 бар.
• Выходной сигнал: реле DPDT, макс. 220 VAC, 3 A; макс. 30 VDC, 1 A.
• Процессное соединение: резьба G 1 1/2", опционально фланцевое соединение.
• Удлинение: 2000 мм.
• Задержка выходного сигнала: настраиваемая 0,5...30 сек.
• Рабочая частота: 380 Гц.
• Соединительные клеммы: 0,1 - 2,5 мм2 (AWG 26-14).
• Класс защиты: I.
• Категория установки: III.
• Степень загрязнения: 2.
• Вес: прибл. 2,3 кг для версии с алюминиевым корпусом; 3,3 кг для версии с корпусом из нерж. стали.
• Бренд: Innolevel.

Условия функционирования:

• Температура окружающей среды: от -40 до +65 °С.
• Температура процесса: от -40 до +150 °С.
• Рабочее давление: до 16 бар.
• Минимальная плотность продукта: 100 г/л.
• Свойства сыпучего материала: размер частиц до 25 мм, не склонен к повышенному налипанию.
• Допустимая механическая нагрузка: боковая макс. 600 Н.
• Макс. крутящий момент: 250 Нм.
• Относительная влажность: 0-100%, подходит для использования на открытом воздухе.
• Высота применения макс.: 2000 м.

Указания по использованию во взрывоопасных зонах:

Ex-маркировка Innolevel VIBRO серии P для взрывоопасных пылевых сред по ГОСТ 31610.0-2014 (IEC 60079-0:2011): Ex ta/tb IIIC T115°C...T250°C Da/Db X. Максимальная температура поверхности зависит от температуры процесса и указана в таблице. Для стандартного исполнения при температуре процесса до +150 °С максимальная температура поверхности 150 °С.

Монтаж:

• Установка на емкости сверху или сбоку на требуемой высоте.
• Соблюдение максимально допустимой механической нагрузки.
• Рекомендуется устанавливать защитный козырек при высоких механических нагрузках.
• Резьбовое исполнение уплотняется тефлоновой лентой.
• Кабельный ввод направлен вниз для сохранения степени защиты IP67.
• Фланцевое исполнение уплотняется прокладкой NBR при температуре процесса до +150 °С или металл/графит при температуре выше +150 °С.
• Не допускается изгибать, укорачивать или удлинять зонд.
• Момент затяжки резьбового соединения не должен превышать 80 Нм.
• При закручивании не воздействовать на корпус.
• Клемма выравнивания потенциала соединяется с системой выравнивания потенциала всей установки.

Опции:

• Фланец IL-F155 для температуры ниже +150 °С.
• Фланец IL-F155H для температуры выше +150 °С.
• Гайка шестигранная 1 1/2" ДУ40С из стали.
• Гайка шестигранная 1 1/2" ДУ40СО из оцинкованной стали.
• Гайка шестигранная 1 1/2" ДУ40 S304 из нержавеющей стали SUS304.
• Муфта регулировки по высоте IL-MAP-G 1 1/2 из нержавеющей стали SUS304.

Комплект поставки:

Вибрационный датчик уровня Innolevel VIBRO серии P IL-VP-Ex-L2000, руководство по эксплуатации, паспорт изделия.

Срок службы и гарантия:

• Назначенный срок службы: 3 года.
• Ресурс изделия: 8 лет.
• Гарантийный срок: 12 месяцев с момента передачи товара Покупателю либо транспортной компании.
• Срок хранения: 5 лет в помещениях, защищенных от паров агрессивных сред, при температуре от -25 до +40 °С и влажности не более 85%.
• Транспортировка: всеми видами крытого транспорта на любые расстояния.

Утилизация:

После принятия решения о нецелесообразности или невозможности ремонта, или недопустимости дальнейшей эксплуатации. Способом, исключающим восстановление изделия.
