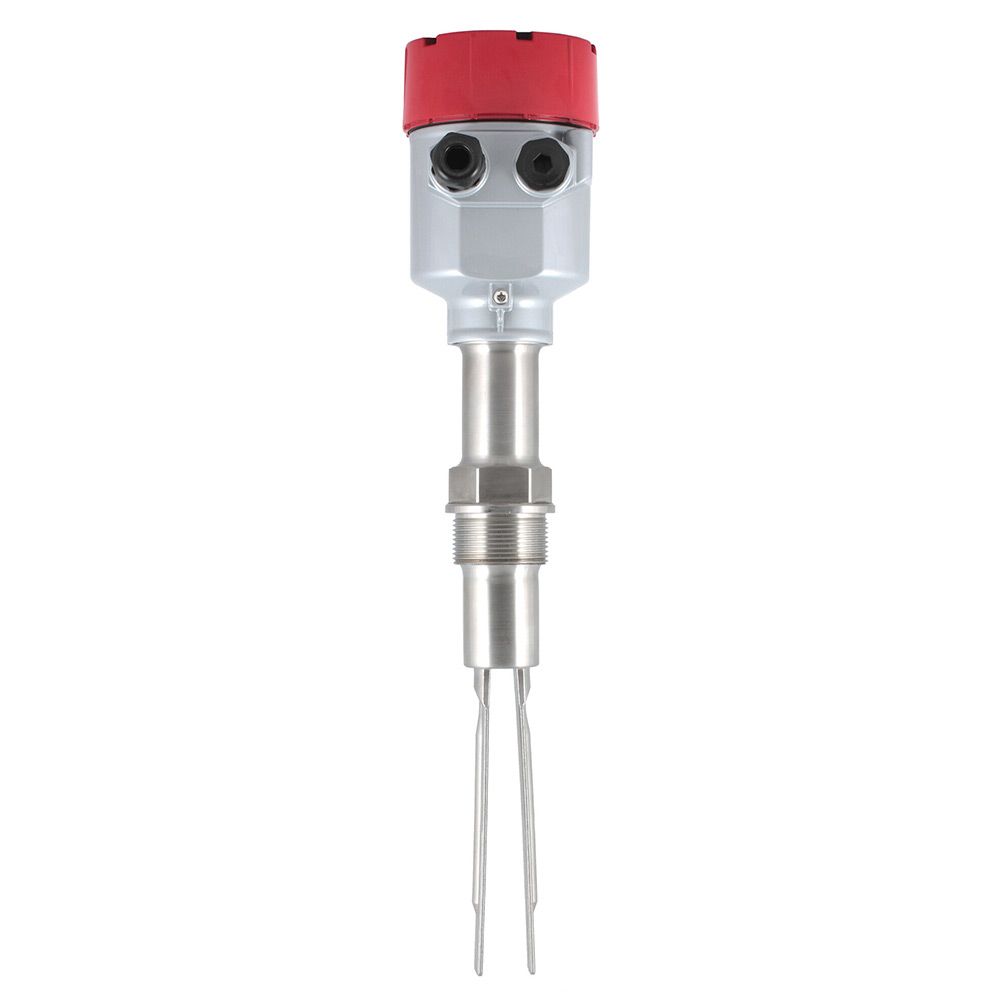

Вибрационный датчик предельного уровня сыпучих материалов Innolevel IL-VM-N

Вибрационный датчик предельного уровня сыпучих материалов Innolevel Vibro серии N, модель IL-VM-N, в алюминиевом корпусе предназначен для мониторинга уровня сыпучих материалов. Прибор применяется для порошкообразных и гранулированных материалов, включая сверхлегкие с плотностью выше 10 г/л, не склонных к сильному налипанию. Области применения: производство строительных материалов (цемент, песок, сухие смеси), пищевая промышленность (мука, соль, сахар), полимерная промышленность (полимерный гранулят), химическая промышленность (минеральные удобрения, известь), агропромышленный комплекс (комбикорм, зерно, лузга). Датчик размещается на емкости сверху или сбоку на требуемой для измерений высоте. Принцип работы: зонды вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зондов загружаемым материалом возникает затухание колебаний, электроника регистрирует изменение и срабатывает соответствующий выход переключения.

Назначение:

Контроль предельного уровня сыпучих материалов. Сигнализация заполнения, опустошения или промежуточного уровня. Применение в емкостях с порошкообразными и гранулированными продуктами. Установка в ограниченном пространстве, например в трубе выгрузки материала.

Особенности и преимущества вибрационного датчика предельного уровня INNOLEVEL VIBRO серии N IL-VM-N:

• Чувствительность от 10 г/л.
• Настраиваемая задержка выходного сигнала от 0,5 до 30 секунд.
• Процессное соединение G 1 1/2", опционально фланцевое соединение.
• Возможность изготовления с трубным удлинением до 4000 мм.
• Алюминиевый корпус с порошковым покрытием, опционально нержавеющая сталь SUS304.
• Степень защиты IP67.
• Установка вертикально, горизонтально, под углом, в ограниченном пространстве.
• Защитный козырек при высоких механических нагрузках.
• Регулировка чувствительности потенциометром.
• Световая индикация выходного сигнала, напряжения питания, неисправности.
• Переключатель HL/LL.
• Клемма выравнивания потенциала.

Технические характеристики INNOLEVEL Vibro серии N IL-VM-N:

• Назначение: контроль уровня сыпучих материалов.
• Тип датчика: вибрационный.
• Материал корпуса: алюминий, порошковое покрытие.
• Материал зонда и резьбовой части: нержавеющая сталь SUS304.
• Процессное соединение: резьба G 1 1/2", опционально фланец.
• Класс защиты: IP67.
• Напряжение питания: от 22 до 265 VAC; от 20 до 46 VDC.
• Выходной сигнал: реле без потенциала DPDT, макс. 220 VAC, 3 A; макс. 30 VDC, 1 A.
• Задержка выходного сигнала: настраиваемая 0,5...30 сек.
• Рабочая частота: 160 Гц.
• Соединительные клеммы: от 0,1 до 2,5 мм² (AWG 26-14).
• Кабельный ввод: M20x1,5.
• Класс защиты: I.
• Категория установки: III.
• Степень загрязнения: 2.
• Максимальный размер частиц: 8 мм.
• Минимальная плотность продукта: 10 г/л.
• Температура окружающей среды: от -40 до +60 °С.
• Температура процесса: от -40 до +150 °С, опционально от -40 до +250 °С.
• Рабочее давление: до 10 бар.
• Допустимая механическая нагрузка: боковая макс. 500 Н.
• Макс. крутящий момент: 250 Нм.
• Относительная влажность: 0-100%, подходит для использования на открытом воздухе.
• Высота применения макс.: 2000 м.
• Вес: прибл. 2,5 кг для короткой версии с алюминиевым корпусом.
• Удлинение: 200 мм.

Монтаж:

• Установка на емкости сверху или сбоку на требуемой высоте.
• Монтаж в конической части емкости только для материалов, не склонных к налипанию.
• Рекомендуется устанавливать защитный козырек при высоких механических нагрузках.
• Не допускается изгибать, укорачивать или удлинять зонды.
• Момент затяжки резьбового соединения не должен превышать 80 Нм.
• При закручивании не воздействовать на корпус.
• Резьбовое исполнение уплотняется тефлоновой лентой.
• Кабельные вводы направляются вниз для сохранения степени защиты IP67.
• Для герметичности используется кабель соответствующего сечения.
• Фланцевое исполнение уплотняется прокладкой NBR (темп. процесса до +150 °С) или металл/графит (темп. процесса > +150 °С).
• Клемма выравнивания потенциала соединяется с системой выравнивания потенциала всей установки.
• Техническое обслуживание включает очистку зондов и проверку работоспособности.

Комплект поставки:

Вибрационный датчик уровня Innolevel Vibro серии N IL-VM-N, руководство по эксплуатации, паспорт изделия. Прокладка NBR входит в комплект при фланцевом исполнении.

Срок службы и гарантия:

• Назначенный срок службы: 3 года.
• Ресурс изделия: 8 лет.
• Гарантийный срок: 12 месяцев с момента передачи товара Покупателю либо транспортной компании.
• Срок хранения: 5 лет в помещениях, защищенных от паров агрессивных сред, при температуре от -25 до +40 °С и влажности не более 85%.
• Транспортировка: всеми видами крытого транспорта на любые расстояния.

Утилизация:

После принятия решения о нецелесообразности или невозможности ремонта, или недопустимости дальнейшей эксплуатации. Способом, исключающим восстановление изделия.
