Термопреобразователь Овен 2ДТС025Л-РТ100.А3.1000.МГ.ЕХI-Т1

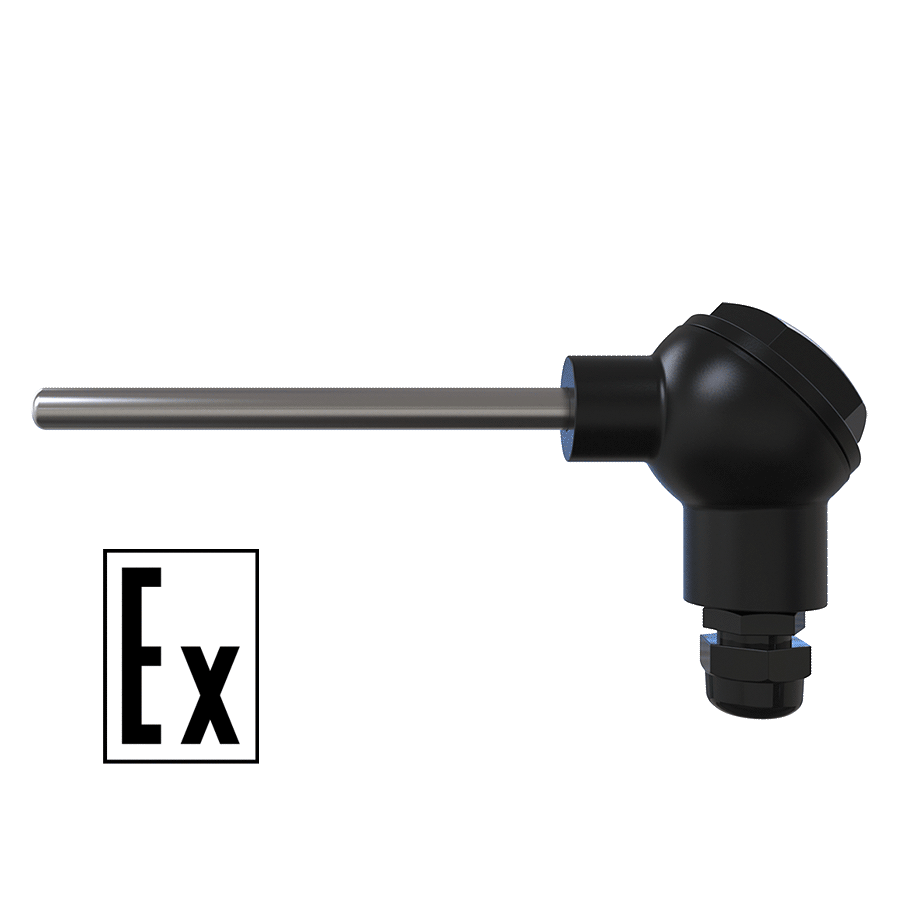

Термопреобразователь сопротивления Овен 2ДТС025Л-РТ100.А3.1000.МГ.ЕХI-Т1 представляет собой термопреобразователь сопротивления (пассивный, без встроенного нормирующего преобразователя) с платиновым чувствительным элементом (НСХ Pt100). Модель выполнена во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» (Ex ia) и предназначена для непрерывного измерения температуры жидких, паро- и газообразных сред, а также сыпучих материалов и твердых тел во взрывоопасных зонах. Преобразователь оснащен двумя чувствительными элементами в одном корпусе, металлической коммутационной головкой и длиной монтажной части 1000 мм. Датчик имеет маркировку взрывозащиты 0Ex ia IIC Т1 Ga X и может применяться в наиболее взрывоопасных нерудничных средах (водород, ацетилен). Устройство внесено в реестр средств измерений Минпромторга и проходит первичную поверку на заводе-изготовителе. Гарантийный срок составляет 2 года.

Назначение термопреобразователя сопротивления Овен 2ДТС025Л-РТ100.А3.1000.МГ.ЕХI-Т1

Датчик применяется для точного измерения температуры во взрывоопасных зонах промышленных предприятий, в системах автоматизации, нефтегазовой отрасли, химической промышленности и на объектах энергетики. Устройство работает с взрывоопасными смесями газов, паров, а также легковоспламеняющимися и взрывчатыми веществами, неагрессивными к защитной арматуре (сталь 12Х18Н10Т) и материалу чувствительного элемента. Подключение датчика к вторичным приборам должно производиться только через сертифицированный барьер искрозащиты (например, ОВЕН ИСКРА).

Особенности и преимущества термопреобразователя сопротивления Овен 2ДТС025Л-РТ100.А3.1000.МГ.ЕХI-Т1

• взрывозащищенное исполнение с маркировкой 0Ex ia IIC Т1 Ga X для работы во взрывоопасных зонах (категория IIC, уровень «особо взрывобезопасный»);
• два платиновых чувствительных элемента (Pt100) в одном корпусе для резервирования или двухточечного контроля;
• класс допуска А обеспечивает высокую точность измерений в диапазоне от -30 до +300 C;
• трехпроводная схема внутренних соединений позволяет компенсировать сопротивление линии связи;
• металлическая коммутационная головка со степенью защиты IP65 обеспечивает надежную защиту от пыли и влаги;
• материал защитной арматуры — коррозионно-стойкая сталь 12Х18Н10Т;
• датчик внесен в реестр средств измерений Минпромторга (запись 10642799 до 03.06.2028);
• проходит первичную поверку на заводе-изготовителе, что упрощает ввод в эксплуатацию;
• средний срок службы составляет не менее 10 лет, средняя наработка на отказ — 35 000 часов.

Технические характеристики термопреобразователя сопротивления Овен 2ДТС025Л-РТ100.А3.1000.МГ.ЕХI-Т1

• тип датчика: термопреобразователь сопротивления (пассивный, без встроенного нормирующего преобразователя);
• номинальная статическая характеристика (НСХ): Pt100 (α = 0,00385 °С⁻¹, W100 = 1,385);
• количество чувствительных элементов: 2 шт.;
• диапазон измеряемых температур (класс А): от -30 до +300 C;
• класс допуска: А (пределы допускаемых отклонений ±(0,15 + 0,002·|t|) °С);
• схема внутренних соединений проводников: трехпроводная;
• материал защитной арматуры: сталь 12Х18Н10Т;
• материал коммутационной головки: металл;
• длина монтажной части: 1000 мм;
• условное давление, не более: 0,6 МПа;
• показатель тепловой инерции: от 10 до 30 с;
• степень защиты: IP65 (по ГОСТ 14254-2015);
• температура окружающего воздуха: от -60 до +85 C;
• электрическое сопротивление изоляции (при 15-35 °С): не менее 100 МОм;
• исполнение: взрывозащищенное (Ex ia);
• маркировка взрывозащиты: 0Ex ia IIC Т1 Ga X;
• температурный класс: Т1;
• межповерочный интервал: 2 года;
• средний срок службы: не менее 10 лет;
• страна производства: Россия.

Комплект поставки термопреобразователя сопротивления Овен 2ДТС025Л-РТ100.А3.1000.МГ.ЕХI-Т1

В комплект поставки входят: термопреобразователь сопротивления в соответствующем исполнении, паспорт и гарантийный талон, руководство по эксплуатации.
