Датчик термосопротивления Овен ДТПК045М-0110.80.1,0.И [10]

Артикул: отзывов нет

Код производителя

лучшая цена

Датчик термосопротивления Овен ДТПК045М-0110.80.1,0.И [10]

9 186.60 ₽

В корзине

В наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Преобразователи термоэлектрические серии ОВЕН ДТП-И — это надёжные и высокоточные устройства, предназначенные для измерения температуры различных сред: твёрдых, жидких, газообразных и сыпучих веществ.

В конструкцию встроен нормирующий преобразователь, который обеспечивает преобразование аналогового сигнала термопары в унифицированный выходной сигнал постоянного тока 4…20 мА.

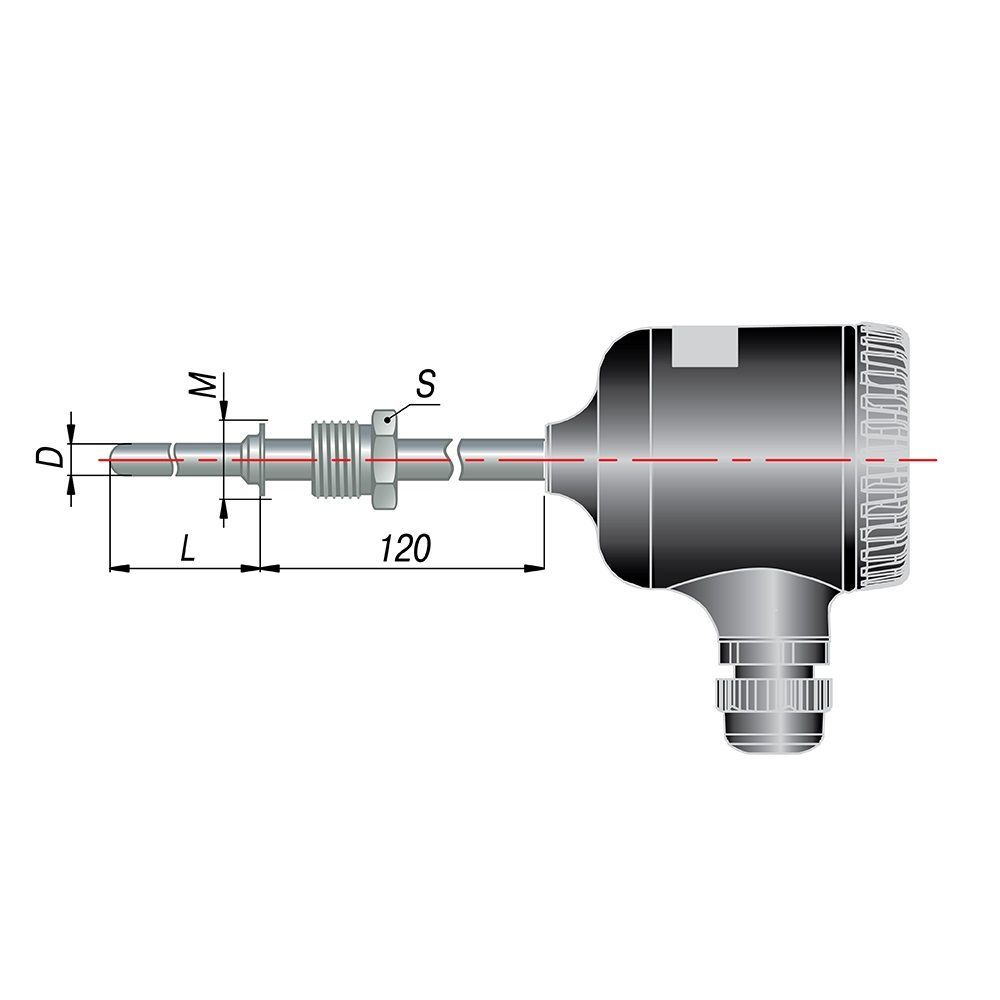

Датчик термосопротивления Овен ДТПК045М-0110.80.1,0.И [10] представляет собой термоэлектрический преобразователь со встроенным нормирующим преобразователем, предназначенный для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА. Устройство изготовлено на базе термопары типа К (ТХА) хромель-алюмель, имеет изолированный рабочий спай, диаметр термоэлектрода 0,7 мм, металлическую коммутационную головку и длину монтажной части 80 мм. Модель 045 имеет метрическую резьбу M20×1,5 мм, материал защитной арматуры — сталь 12Х18Н10Т. Диапазон преобразования температур: от -40 до +800 °С. Класс точности 1,0%.

Назначение:

Датчик применяется для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА. В состав термопреобразователя входят первичный преобразователь (термозонд) — преобразователь термоэлектрический (ДТП) и измерительный преобразователь НПТ-3, встроенный в головку датчика. Датчик поставляется настроенным на определённый температурный диапазон, выбираемый при заказе. Для подключения ко вторичным приборам можно использовать медные провода.

Преимущества датчика температуры Овен ДТПК045М-0110.80.1,0.И [10]:

для подключения ко вторичным приборам можно использовать медные провода;
линия связи «датчик – прибор» может составлять сотни метров;
улучшенная помехозащищенность линии связи;
наличие сертификата средств измерений и прохождение первичной поверки на заводе-изготовителе;
гарантийный срок эксплуатации и интервал между поверками: 2 года;
металлическая коммутационная головка обеспечивает повышенную механическую прочность и надежность подключения;
изолированный рабочий спай предотвращает влияние помех и блуждающих токов на точность измерений;
метрическая резьба M20×1,5 мм обеспечивает надежное и герметичное крепление датчика в технологическом процессе;
средний срок службы не менее 10 лет снижает затраты на обслуживание и замену оборудования.

Технические характеристики датчика температуры Овен ДТПК045М-0110.80.1,0.И [10]:

Модель: ДТПК045М.
Тип сенсора (НСХ): К — преобразователь типа ТПК (ХА) хромель-алюмель.
Класс точности: 1,0%.
Конструктивное исполнение: 045, датчик с коммутационной головкой.
Исполнение рабочего спая: изолированный.
Диаметр термоэлектрода: 0,7 мм.
Материал коммутационной головки: металлическая.
Материал защитной арматуры: сталь 12Х18Н10Т.
Длина монтажной части: 80 мм.
Диапазон преобразования: от -40 до +800 °С.
Выходной сигнал: 4…20 мА.
Вид зависимости «ток от температуры»: линейная.
Нелинейность преобразования, не хуже: ±0,2 %.
Разрядность цифро-аналогового преобразователя, не менее: 12 бит.
Номинальное значение напряжения питания: 24 В.
Диапазон допустимых напряжений питания: 12…36 В.
Максимальная мощность, потребляемая преобразователем: 0,8 Вт.
Интерфейс HART v.7: нет.
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, не более: 30 Ом.
Сопротивление линии связи с термоэлектрическим преобразователем, не более: 100 Ом.
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В): 533 Ом ±5 %.
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В): 1067 Ом.
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 °С.
Тип присоединения к процессу: метрическая резьба M20×1,5 мм.
Средний срок службы: не менее 10 лет.
Гарантийный срок эксплуатации и интервал между поверками: 2 года.

Комплект поставки:

В комплект поставки входят датчик, паспорт и гарантийный талон, руководство по эксплуатации.

Технические характеристики

Общие характеристики

Производитель ОВЕН Тип Термопара Назначение

Вентиляция
Котельные
Пищевая промышленность
Теплосети
Управление климатом

Среда применения

Вода
Воздух в помещении
Газ
Масло
Наружный воздух

Объекты применения

Резьба M20х1,5 Тип штуцера Подвижный Тип сплава

Алюмель
Хромель

Номинально-статическая характеристика K (ХА) хромель-алюмель Диапазон измеряемых температур От -40 до +800 C Класс точности 1% Монтаж Погружной Рабочий спай Изолированный Диаметр термоэлектродов 0,7 мм Длина монтажной части 80 мм Материал защитной арматуры Сталь 12Х18Н10Т Кабельный вывод Нет Условное давление, max 0,25-6 МПа Показатель тепловой инерции, max 40 сек. Количество чувствительных элементов 1 Температура окружающей среды От -40 до +85 C Мощность 0,8 Вт Напряжение питания 24 В Диапазон допустимых напряжений питания 12-36 В Диапазон выходного тока 4-20 мА Изменение тока в зависимости от температуры Линейная Отклонение от идеальной линии, max 0,2% Разрядность цифро-аналогового преобразователя, min 12 бит Сопротивление изоляции, min 100 МОм Сопротивление проводов 30 Ом Сопротивление линии связи 100 Ом Сопротивление нагрузки при 24 В 533 Ом ± 5% Максимальное допустимое сопротивление нагрузки при 36 В 1067 Ом Время установления рабочего режима, max 30 мин. Тип связи Проводной Дисплей Нет Корпус Есть Взрывозащищенность Нет Исполнение Стержневой Тип выхода Аналоговый Интерфейс HART Нет Коммутационная головка Есть Материал коммутационной головки Металл Межповерочный интервал 2 года Степень защиты IP65 Страна производства Россия Модель 045 Диаметр защитной арматуры 10 мм Наружный диаметр штуцера 22 мм

Параметры искробезопасной цепи

Длина монтажной части 80 мм Атмосферное давление 84-106,7 кПа Тип резьбы штуцера Метрическая Средняя наработка на отказ 40 000 ч. Диапазон преобразования температур От -40 до +800 C

Все модификации и цены

Обозначение при заказе ДТПХхх5М.И
