Термопара Овен 2ДТПL035Л-0110.60.ЕХI-Т2

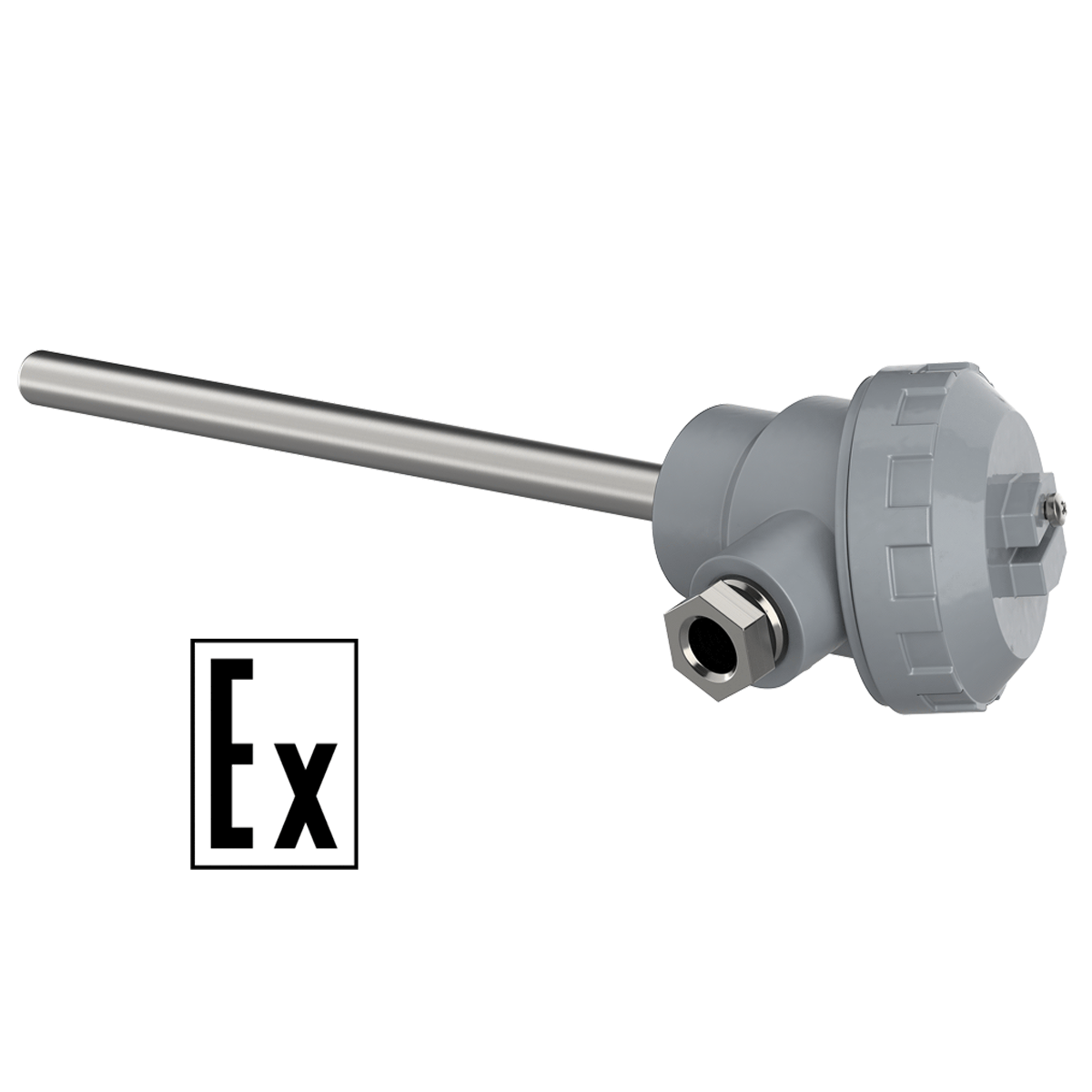

Преобразователь термоэлектрический Овен 2ДТПL035Л-0110.60.ЕХI-Т2 представляет собой устройство из семейства ДТПХХХ5 во взрывозащищенном исполнении, предназначенное для непрерывного измерения температуры жидких, газообразных и сыпучих сред, а также твердых тел во взрывоопасных зонах промышленных объектов. Модель выполнена в модификации с коммутационной головкой, что обеспечивает удобство подключения к измерительной линии с помощью термопарного кабеля (приобретается отдельно). Ключевая особенность конфигурации - наличие двух независимых чувствительных элементов с номинальной статической характеристикой (НСХ) L (ХК) - хромель-копель по ГОСТ Р 8.585-2001. Такое решение позволяет осуществлять раздельный контроль температуры в одной точке, повышая надежность измерений и резервируя канал измерения на критически важных объектах. Изделие имеет маркировку взрывозащиты 0Ex ia IIC T2 Ga X.

Назначение преобразователя термоэлектрического Овен 2ДТПL035Л-0110.60.ЕХI-Т2:

Преобразователь термоэлектрический 2ДТПL035Л-0110.60.ЕХI-Т2 предназначен для эксплуатации в системах автоматического контроля, регулирования и управления технологическими процессами на взрывоопасных объектах. Датчик имеет уровень взрывозащиты "Ga" вида взрывозащиты "искробезопасная электрическая цепь ia" и предназначен для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурного класса Т2 и максимальной температуры поверхности 290 °С. Также датчик имеет уровень взрывозащиты "Da" вида взрывозащиты "искробезопасная электрическая цепь ia" и предназначен для установки во взрывоопасных зонах классов 20, 21, 22, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III. Изделие соответствует требованиям технических регламентов Таможенного союза, имеет свидетельство об утверждении типа средств измерений № 14862 и включено в реестр российской промышленной продукции Минпромторга.

Расшифровка условного обозначения:

В соответствии со структурой условного обозначения для ДТП с коммутационной головкой (Приложение А руководства по эксплуатации) и данными сертификата соответствия № ЕАЭС RU C-RU.HA65.B.02364/24, артикул 2ДТПL035Л-0110.60.ЕХI-Т2 расшифровывается следующим образом:

• 2 - количество чувствительных элементов (два);
• ДТП - преобразователь термоэлектрический;
• L - условное обозначение НСХ: L (ХК) хромель-копель;
• 035 - модификация конструктивного исполнения: датчик с гладкой защитной арматурой диаметром 8 мм, подвижный штуцер M20×1,5 мм;
• Л - исполнение коммутационной головки: увеличенная;
• 0110 - код, где каждая цифра обозначает:
      0 - исполнение рабочего спая: изолированный;
      1 - диаметр термоэлектрода: 0,7 мм;
      1 - материал коммутационной головки: металлическая (алюминиевый сплав);
      0 - материал защитной арматуры: сталь 12Х18Н10Т;
• 60 - длина монтажной части L: 60 мм;
• ЕХI-Т2 - взрывозащищенное исполнение (искробезопасная электрическая цепь), температурный класс Т2.

Расшифровка маркировки взрывозащиты 0Ex ia IIC T2 Ga X:

• 0 - датчик относится к категории особо взрывобезопасного оборудования;
• Ex - знак соответствия стандартам взрывозащиты;
• ia - вид взрывозащиты "искробезопасная электрическая цепь", уровень "ia" (наивысший);
• IIC - группа, позволяющая использовать датчик во взрывоопасных средах подгрупп IIA, IIB, IIC (включая водород и ацетилен);
• T2 - температурный класс, максимальная температура поверхности 290 °С;
• Ga - уровень взрывозащиты "очень высокий" для газовых сред;
• X - особые условия эксплуатации.

Для пылевых сред маркировка взрывозащиты: Ex ia IIIC T200290°C Da X, где T200290°C - максимальная температура поверхности со слоем пыли толщиной 200 мм, Da - уровень взрывозащиты "очень высокий" для пылевых сред.

Технические характеристики:

• Тип датчика (НСХ): L (ХК) - хромель-копель.
• Количество чувствительных элементов: 2.
• Конструктивное исполнение: ДТПХХХ5 (с коммутационной головкой), модель 035.
• Диаметр защитной арматуры (D): 8 мм.
• Материал защитной арматуры: сталь 12Х18Н10Т.
• Исполнение коммутационной головки: увеличенная, металлическая (алюминиевый сплав).
• Степень защиты по ГОСТ 14254: IP65.
• Диаметр термоэлектродной проволоки: 0,7 мм.
• Рабочий диапазон измеряемых температур: от -40 до +600 °С.
• Температура окружающей среды: от -50 до +120 °С.
• Класс допуска: 2.
• Исполнение рабочего спая: изолированный.
• Показатель тепловой инерции: не более 20 секунд.
• Условное давление: от 0,25 до 6 МПа.
• Схема внутренних соединений проводников: двухпроводная для каждого чувствительного элемента.
• Температура коммутационной головки: не более +200 °С (для металлической головки).
• Интервал между поверками: 2 года.
• Вероятность безотказной работы: не менее 0,95 за 16 000 часов.
• Средний срок службы: не менее 4 лет.
• Гарантийный срок эксплуатации: 2 года.
• Гарантийный срок хранения: 3 года.
• Параметры искробезопасных электрических цепей: Ui=30 В; Ii=120 мA; Li, Ci пренебрежимо малы.
• Маркировка взрывозащиты: 0Ex ia IIC T2 Ga X, Ex ia IIIC T200290°C Da X.

Особенности и преимущества:

• Два независимых чувствительных элемента в одном корпусе.
• Взрывозащищенное исполнение для установки во взрывоопасных зонах классов 0, 1, 2 (газовые смеси) и 20, 21, 22 (пылевые смеси).
• Металлическая увеличенная коммутационная головка из алюминиевого сплава (степень защиты IP65).
• Температурный класс Т2 (максимальная температура поверхности 290 °С).
• Подвижный штуцер M20×1,5 мм (модель 035).
• Длина монтажной части 60 мм.
• Защитная арматура из нержавеющей стали 12Х18Н10Т.
• Свидетельство об утверждении типа средств измерений № 14862.
• Сертификат соответствия ТР ТС 012/2011 (о безопасности оборудования для работы во взрывоопасных средах).

Особые условия эксплуатации (знак Х в маркировке взрывозащиты):

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности (рекомендуется барьер ИСКРА-ТП.03).
• Температурный класс в маркировке взрывозащиты (Т2) выбран исходя из максимальной температуры окружающей среды (+120 °С) и максимальной температуры контролируемой среды (+290 °С).
• Для применения преобразователей с коммутационной головкой из алюминиевого сплава в зоне класса 0 необходимо обеспечить защиту от ударов и трений для исключения фрикционных искр.
• Установка, подключение, эксплуатация, техническое обслуживание и отключение датчика должны производиться в соответствии с технической документацией производителя.

Условия эксплуатации, монтаж и подключение:

Монтаж и техническое обслуживание должны производиться квалифицированным персоналом, изучившим руководство по эксплуатации. Перед началом работ необходимо отключить электропитание вторичных приборов и сбросить давление в технологических магистралях.

• Монтаж: датчик монтируется через подвижный штуцер M20×1,5 мм. Погружаемая часть должна иметь контакт с измеряемой средой на протяжении не менее 2/3 своей длины.
• Подключение: соединение с измерительной линией производится термопарным кабелем. Провода подключаются к клеммам внутри коммутационной головки. Подключение датчика во взрывозащищенном исполнении производится через барьер искрозащиты.
• Ограничения: головка датчика из алюминиевого сплава не должна подвергаться воздействию температур выше +200 °С. Не допускается резкий нагрев или охлаждение рабочей части.

Комплект поставки:

• Преобразователь термоэлектрический 2ДТПL035Л-0110.60.ЕХI-Т2 - 1 шт.
• Паспорт и гарантийный талон - 1 экз.
• Руководство по эксплуатации (в электронном виде на сайте производителя).

Примечание: термопарный кабель для подключения приобретается отдельно. Барьер искрозащиты в комплект поставки не входит.

Гарантийные обязательства:

Предприятие-изготовитель Овен гарантирует соответствие изделия требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации составляет 24 месяца с даты продажи.
