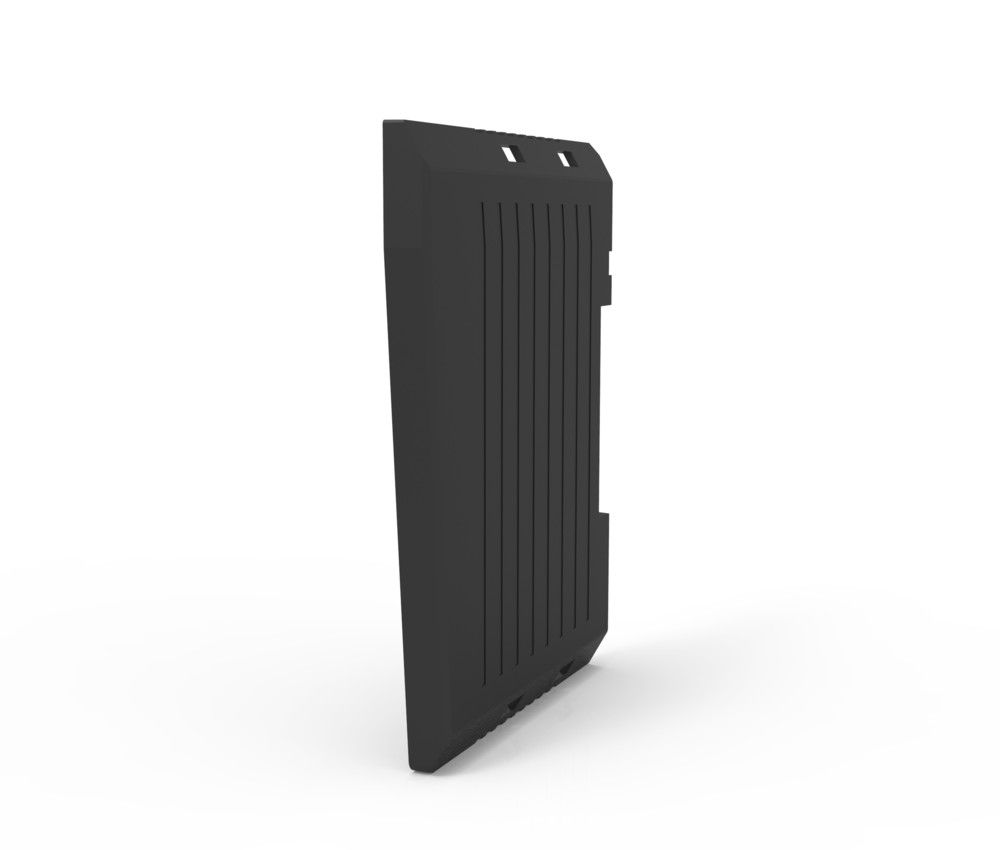

Терминальный модуль Systeme Electric SMTER0100

Терминальный модуль Systeme Electric SystemePLC IO200 SMTER0100 представляет собой оконечное устройство для системы распределенного ввода/вывода. Изделие устанавливается последним в острове ввода/вывода и обеспечивает терминацию внутренней шины. Модуль не имеет каналов ввода/вывода и не требует конфигурирования. Применяется совместно с коммуникационными модулями Profinet, EtherCAT, Modbus TCP, Ethernet IP, CANopen, Profibus DP и Modbus RTU. Один остров может содержать до 32 модулей ввода/вывода, завершаемых терминальным модулем SMTER0100.

Основные возможности и преимущества терминального модуля SMTER0100:

• Оконечное устройство острова: устанавливается последним в цепочке модулей SystemePLC IO200.
• Терминатор внутренней шины: обеспечивает корректное завершение линии связи.
• Компактные размеры: ширина 9 мм экономит место на DIN-рейке.
• Простота установки: крепление на DIN-рейку 35 мм, не требует программирования.
• Совместимость: работает в составе островов с коммуникационными модулями Profinet, EtherCAT, Modbus TCP, Ethernet IP, CANopen, Profibus DP и Modbus RTU.
• Надежность: поддержка защиты от обратного подключения и превышения напряжения.

Технические характеристики терминального модуля Systeme Electric SystemePLC IO200 SMTER0100:

• Выходное напряжение питания: 24 В пост. тока (18-36 В).
• Выходное напряжение питания системы: 5 В (±5%).
• Ток питания системы: 2 А (макс.).
• Напряжение питания входов/выходов: 24 В пост. тока (18-36 В).
• Ток питания входов/выходов: 10 А (макс.).
• Защита от превышения напряжения: поддерживается.
• Защита от обратного подключения: поддерживается.
• Размеры (В×Г×Ш): 90 x 67 x 9 мм.
• Вес: 0,03 кг.
• Рабочая температура: от -10 до +55 С.
• Температура хранения: от -20 до +85 С.
• Относительная влажность: 95% без конденсата.
• Степень защиты: IP20.
• Страна производства: Китай.
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Терминальный модуль предназначен для установки на DIN-рейку 35 мм в шкафу управления. Допускается горизонтальная или вертикальная установка. Модуль устанавливается последним в острове ввода/вывода. Подключение к внутренней шине выполняется автоматически при соединении с предыдущим модулем. Не требует отдельного питания и настройки. Установка выполняется только в сухой среде. Степень защиты корпуса IP20 требует размещения в шкафу управления с защитой от поражения электрическим током и распространения огня.

Условия эксплуатации терминального модуля SMTER0100:

• Рабочая температура: от -10 до +55 С.
• Температура хранения: от -20 до +85 С.
• Относительная влажность: 95% без образования конденсата.
• Атмосферное давление: от 1080 до 795 гПа (соответствующая высота от -1000 м до +2000 м).

Области применения:

Терминальный модуль SMTER0100 востребован в системах автоматизации промышленных объектов и зданий. Устройство применяется для завершения островов распределенного ввода/вывода в составе систем управления технологическими процессами, энергетике, на объектах водоподготовки, в машиностроении и других отраслях. Модуль интегрируется в системы автоматизации через коммуникационные модули SystemePLC IO200 с поддержкой промышленных протоколов.

Комплект поставки:

• Терминальный модуль SMTER0100 в заводской упаковке.
• Руководство по эксплуатации.

Гарантия:

Гарантийный срок эксплуатации: 2 года с момента отгрузки со склада производителя.
