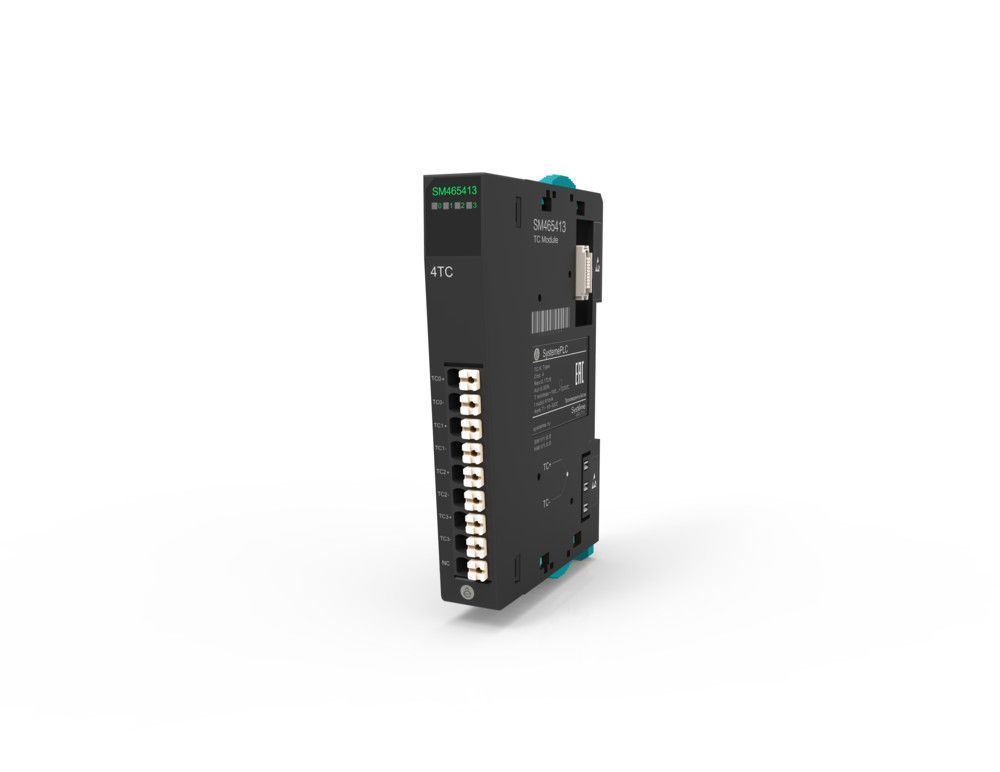

Температурный модуль ввода Systeme Electric SM465413 4 входа TC тип K

Температурный модуль ввода Systeme Electric SystemePLC IO200 SM465414 представляет собой устройство для подключения четырех термопар типа J. Прибор входит в состав масштабируемой системы распределенного ввода/вывода SystemePLC IO200 и обеспечивает измерение температуры в широком диапазоне. Модуль применяется для контроля процессов в пищевой промышленности, HVAC и других отраслях.

Основные возможности и преимущества температурного модуля ввода SM465414:

• Четыре независимых канала: одновременное подключение четырех термопар типа J позволяет сократить количество модулей и упростить систему.
• Широкий диапазон измерений: от -100 до +1200 градусов Цельсия обеспечивает совместимость с большинством применений.
• Высокая точность: основная приведенная погрешность составляет 0,5 %.
• Гибкая фильтрация: настраиваемый уровень входной фильтрации от 1 до 40 (по умолчанию 10) подавляет помехи.
• Двухпроводное подключение: стандартная схема для термопар.
• Гальваническая развязка: стойкость изоляции 500 В переменного тока между каналами и внутренней шиной.
• Защита от превышения напряжения: встроенная защита входных цепей.
• Диагностика обрыва: при значении канала 32767 сигнализирует об отключении датчика.
• Компактность: ширина корпуса 14 мм экономит место на DIN-рейке.
• Удобство монтажа: съемные пружинные клеммники упрощают подключение проводов сечением от 0,2 до 1,5 мм².

Технические характеристики температурного модуля ввода SM465414:

• Количество входных каналов: 4.
• Тип датчика: термопара J.
• Диапазон измерения температуры: от -100 до +1200 градусов Цельсия.
• Разрешение: 0,1 градуса Цельсия на цифру.
• Точность: 0,5 %.
• Схема подключения: двухпроводное.
• Входная фильтрация: настраиваемая от 1 до 40, по умолчанию 10.
• Потребляемый ток: 41 мА.
• Стойкость изоляции: 500 В переменного тока, каналы не изолированы.
• Защита от превышения напряжения: поддерживается.
• Сигнал отсутствия связи: при значении канала 32767 канал отключен.
• Размеры (В x Г x Ш): 90 x 67 x 14 мм.
• Рабочая температура: от -10 до +55 градусов Цельсия.
• Температура хранения: от -20 до +85 градусов Цельсия.
• Относительная влажность: 95 % без образования конденсата.
• Степень защиты: IP20.
• Страна производства: Китай.

Монтаж и рекомендации по размещению:

Модуль предназначен для установки на DIN-рейку 35 мм в шкафу управления. Допускается монтаж рядом с другими модулями системы IO200 без дополнительных зазоров. Корпус имеет степень защиты IP20, поэтому эксплуатация возможна только в сухой среде. При подключении термопар необходимо использовать компенсационные провода. Для обжима проводов применяются стандартные наконечники, длина зачищенной части составляет 9-10 мм.

Области применения:

Температурный модуль SM465414 востребован в пищевой промышленности, системах отопления и вентиляции, а также в других отраслях, где необходим контроль температуры с помощью термопар типа J.

Комплект поставки:

В базовую комплектацию входят температурный модуль SM465414, руководство по эксплуатации и паспорт изделия.

Гарантия:

Гарантийный срок эксплуатации составляет 2 года с момента отгрузки со склада производителя.
