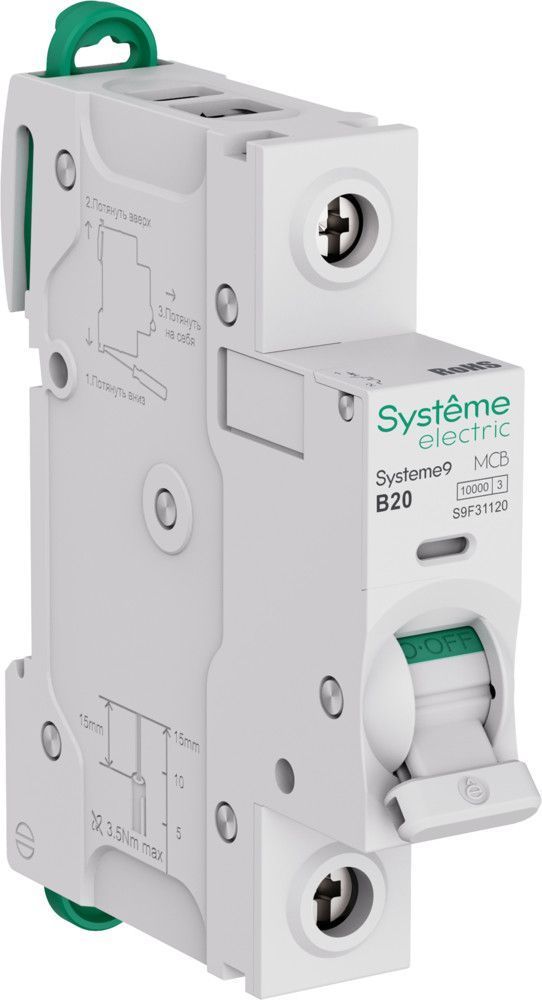

Systeme9 Автоматический выключатель (АВ) B 20A 1P 10kA 230В
Артикул:
Код производителя
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Systeme9 Автоматический выключатель (АВ) B 20A 1P 10kA 230В
Автоматический выключатель S9FH, серии Systeme9, Systeme Electric, 1-полюсный, номинальный ток 20 А, характеристика B, Icn = 10 кА, Icu = 15 кА. Соответствует требованиям стандартов ГОСТ IEC 60898-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты цепей от перегрузок и токов короткого замыкания. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикаторами состояния контактной группы и срабатывания по причине аварии. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN. Технические характеристики
| Технические характеристики | |
|---|---|
| Количество защищенных полюсов | 1 |
| Номинальное импульсное выдерживаемое напряжение Uimp | 6 кВ |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | 15 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 15 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 10 кА |
| Общ. количество полюсов | 1 |
| Возможна дополнит. комплектация | Да |
| Рабочая температура окружающей среды | -35...+70 °C |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1...16 мм² |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1...25 мм² |
| Номин. отключающая способность | 10 кА |
| Тип напряжения | AC (перемен.) |
| Степень защиты (IP) | IP20 |
| Модульная ширина (общ. кол-во модульных расстояний) | 1 |
| Степень загрязнения | 3 |
| Класс токоограничения | 3 |
| Номин. напряжение изоляции Ui | 500 В |
| Характеристика срабатывания (кривая тока) | B |
| Частота | 50...60 Гц |
| Номин. напряжение | 230 В |
| Номин. ток | 20 А |
| Глубина установочная (встраив.) | 45 мм |
