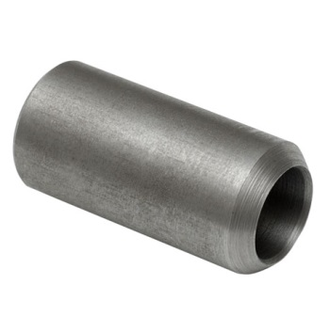

Специализированная бобышка для датчика давления ПД100И модели 121 ОВЕН Б.П.5.G1/2.16.2
Артикул:
Код производителя
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня и преобразователей давления на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.
Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня и преобразователей давления на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.
В бобышку можно установить:
- термопреобразователи непосредственно;
- защитную гильзу ГЗ.16, ГЗ.25 с последующей установкой в нее термопреобразователя;
- датчик уровня ДС.2, ДС.П, ДС.ПВТ.
- преобразователи давления ПД100, ПД200-ДИ.
Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.
Технические характеристики
| С чем применяются | Конструктивное исполнение | Модель (обозначение при заказе) | M, мм | D, мм | D1, мм | d, мм | L, мм | l, мм | Материал |
|
Б.П.1 Для датчиков давления модели х8х (G1/4) |
 |
Б.П.1.G1/4.L.1 | G1/4 | 26 | 30 | 11 | Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм |
25 | Сталь 20 |
| Б.П.1.G1/4.L.2 | Сталь AISI 304 | ||||||||
|
Б.П.4 Для датчиков давления модели х7х (G1/2) |
 |
Б.П.4.G1/2.L.2 | G1/2 | 17 | 28 | 8,5 | Популярная длина: 40 мм. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм |
18 | Сталь AISI 304 |
| Б.П.4.G1/2.L.1 | Сталь 20 | ||||||||
|
Б.П.4 Для датчиков давления модели х1х (М20×1,5) |
Б.П.4.20х1,5.L.2 | М20х1,5 | 17 | 28 | 8,5 | Сталь AISI 304 | |||
| Б.П.4.20х1,5.L.1 | Сталь 20 | ||||||||
|
Б.П.5 Для датчика давления с торцевой мембраной модели 121 (G1/2) |
 |
Б.П.5.G1/2.L.1 | G1/2 | 26 | 30 | - | 16 | 14,5 | Сталь 20 |
| Б.П.5.G1/2.L.2 | Сталь AISI 304 | ||||||||
|
Б.П.6 Для датчика давления с торцевой мембраной модели 141 (М24×1,5) |
 |
Б.П.6.24х1,5.13.1 | М24х1,5 | 30 | 34 | - | 13 | L2=L1 | Сталь 20 |
| Б.П.6.24х1,5.13.2 | Сталь AISI 304 |
