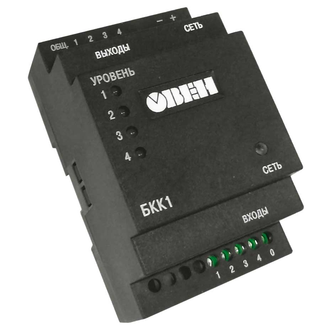

Сигнализатор уровня жидкости Овен БКК1-24

Сигнализатор уровня жидкости 4-канальный Овен БКК1-24 предназначен для согласования сигналов кондуктометрических датчиков уровня с приборами, имеющими дискретные входы (например, ПЛК), а также для использования в качестве самостоятельного устройства управления исполнительными механизмами. Прибор обеспечивает контроль четырёх независимых уровней жидкости в резервуаре, работает с электропроводными средами (вода, водные растворы солей, кислоты, щелочи, молоко и иные жидкости, обладающие электрической проводимостью и не агрессивные к материалу датчиков), монтируется на DIN-рейку шириной 35 мм. Модель БКК1-24 оснащена четырьмя гальванически развязанными транзисторными двунаправленными ключами для коммутации внешних цепей с током до 50 мА и напряжением до 50 В постоянного тока.

Назначение:

Блок применяется в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, жилищно-коммунальном хозяйстве, сельском хозяйстве, в системах хозяйственно-питьевого водоснабжения, молочной промышленности, а также в производстве этилового спирта, алкогольной и спиртосодержащей продукции. Принцип действия основан на изменении электропроводности между общим и сигнальными электродами кондуктометрических зондов при контакте с жидкостью, что фиксируется блоком как достижение заданных уровней. Прибор также совместим с поплавковыми сигнализаторами уровня, имеющими дискретный контактный выход.

Преимущества:

• Четыре независимых канала контроля уровня жидкости в резервуаре обеспечивают гибкость применения.
• Повышенная помехоустойчивость и надёжность благодаря использованию цифровой схемотехники и входных фильтров низких частот.
• Компактный корпус с креплением на DIN-рейку (тип Д3) упрощает монтаж в щитах управления.
• Простая настройка порога срабатывания с помощью DIP-переключателей без демонтажа прибора (четыре фиксированных порога от 900 Ом до 430 кОм).
• Возможность работы с различными по электропроводности жидкостями путём выбора одного из четырёх порогов срабатывания.
• Гальваническая развязка выходных транзисторных ключей от входных цепей обеспечивает безопасность подключения внешних устройств.
• Светодиодная индикация состояния каждого канала и наличия питания для удобства визуального контроля.
• Широкий диапазон рабочих температур от -25 до +70 °С и устойчивость к синусоидальным вибрациям (группа N2) гарантируют стабильную работу в промышленных условиях.
• Низкое энергопотребление – не более 1 Вт.
• Наличие разрешения на применение знака соответствия системы добровольной сертификации в области экологической и промышленной безопасности «ЭКОПРОМБЕЗОПАСНОСТЬ» подтверждает соответствие требованиям промышленной безопасности.

Технические характеристики сигнализатора уровня жидкости 4-канального Овен БКК1-24:

• Тип прибора: сигнализатор уровня (блок согласования сигналов кондуктометрических датчиков).
• Количество каналов контроля уровня: 4.
• Напряжение питания: от 14 до 36 В постоянного тока (номинальное 24 В).
• Потребляемая мощность: не более 1 Вт.
• Тип дискретного выхода: 4 транзисторных двунаправленных ключа.
• Допустимая нагрузка выхода: ток коммутации не более 50 мА при напряжении не более 50 В постоянного тока.
• Напряжение питания датчиков: не более 5 В переменного тока частотой 1,5…2,5 Гц.
• Диапазон настройки порога срабатывания: 900 Ом, 9 кОм, 90 кОм, 430 кОм (включение) с соответствующими гистерезисами.
• Степень защиты корпуса: IP20.
• Габаритные размеры: 54 × 90 × 57 мм (среднеквадратичное отклонение ±1 мм).
• Крепление: на DIN-рейку шириной 35 мм.
• Масса прибора: не более 0,15 кг.
• Температура окружающей среды: от -25 до +70 °С.
• Относительная влажность воздуха: не более 80 % при +25 °С (без конденсации).
• Атмосферное давление: от 84,0 до 106,7 кПа.
• Устойчивость к вибрациям: группа N2 по ГОСТ Р 52931-2008.
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69.
• Класс защиты от поражения электрическим током: II по ГОСТ 12.2.007.0-75.
• Код ОКПД2: 26.51.52.120.
• Код ТН ВЭД ЕАЭС: 9026102900.

Особенности монтажа и подключения:

• Установка прибора выполняется на DIN-рейку шириной 35 мм в закрытых взрывобезопасных помещениях (шкафах управления), доступных только квалифицированным специалистам.
• Для подключения к прибору используются медные многожильные кабели с сечением жил не более 1 мм². Концы жил следует зачистить и залудить или использовать кабельные наконечники.
• Рекомендуется прокладывать линии связи «прибор – датчики» отдельно от силовых кабелей, а для защиты от помех применять экранированные кабели, подключая экраны к функциональному заземлению.
• Общий электрод кондуктометрического датчика подключается к контакту «Вход 0», сигнальные линии – к входам 1…4 согласно схеме.
• Для защиты входных цепей от статического электричества перед подключением жилы линий связи следует кратковременно соединить с винтом функционального заземления.
• Выходные транзисторные ключи БКК1-24 позволяют подключать нагрузку как по отношению к минусовой, так и к плюсовой клемме питания (один контакт каждого ключа выведен на общую клемму). Запрещается подключать нагрузку, имеющую ёмкостной или индуктивный характер (реле, электродвигатели и т. п.).
• Техническое обслуживание проводится не реже одного раза в 6 месяцев и включает проверку крепления, винтовых соединений и удаление пыли с клеммника.
• Эксплуатация прибора с повреждениями и неисправностями запрещается.

Комплект поставки:

В комплект поставки входят прибор БКК1-24 в соответствующем исполнении, паспорт с гарантийным талоном и руководство по эксплуатации.
