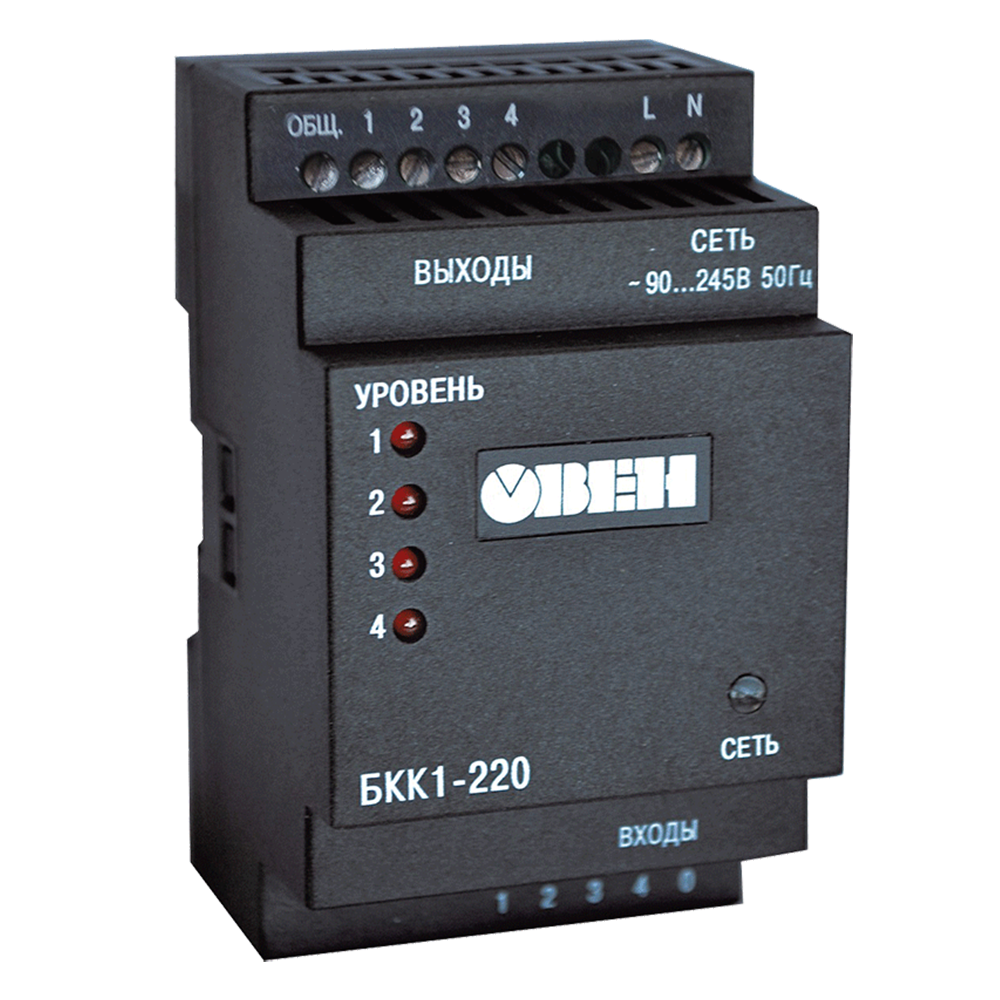

Сигнализатор уровня жидкости Овен БКК1-220

Сигнализатор уровня жидкости 4-канальный Овен БКК1-220 предназначен для согласования сигналов кондуктометрических датчиков уровня с приборами, имеющими дискретные входы (например, ПЛК), а также для использования в качестве самостоятельного устройства управления исполнительными механизмами. Прибор обеспечивает контроль четырёх независимых уровней жидкости в резервуаре, работает с электропроводными средами (вода, водные растворы солей, кислоты, щелочи, молоко и иные жидкости, обладающие электрической проводимостью и не агрессивные к материалу датчиков), монтируется на DIN-рейку шириной 35 мм. Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3, оснащён четырьмя электромагнитными реле (нормально разомкнутые контакты) для коммутации внешних цепей.

Назначение:

Блок применяется в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, жилищно-коммунальном хозяйстве, сельском хозяйстве, в системах хозяйственно-питьевого водоснабжения, молочной промышленности, а также в производстве этилового спирта, алкогольной и спиртосодержащей продукции. Принцип действия основан на изменении электропроводности между общим и сигнальными электродами кондуктометрических зондов при контакте с жидкостью, что фиксируется блоком как достижение заданных уровней.

Преимущества:

• Четыре независимых канала контроля уровня жидкости в резервуаре обеспечивают гибкость применения.
• Повышенная помехоустойчивость и надёжность благодаря использованию цифровой схемотехники и входных фильтров низких частот.
• Компактный корпус с креплением на DIN-рейку (тип Д3) упрощает монтаж в щитах управления.
• Простая настройка порога срабатывания с помощью DIP-переключателей без демонтажа прибора.
• Возможность работы с различными по электропроводности жидкостями (от воды до кислот и щелочей) путём выбора одного из четырёх порогов срабатывания.
• Гальваническая развязка выходных реле от входных цепей обеспечивает безопасность подключения внешних устройств.
• Светодиодная индикация состояния каждого канала и наличия питания для удобства визуального контроля.
• Широкий диапазон рабочих температур от -10 до +50 °С и устойчивость к синусоидальным вибрациям (группа N2) гарантируют стабильную работу в промышленных условиях.
• Наличие разрешения на применение знака соответствия системы добровольной сертификации в области экологической и промышленной безопасности «ЭКОПРОМБЕЗОПАСНОСТЬ» подтверждает соответствие требованиям промышленной безопасности.

Технические характеристики сигнализатора уровня жидкости 4-канального Овен БКК1-220:

• Тип прибора: сигнализатор уровня (блок согласования сигналов кондуктометрических датчиков).
• Количество каналов контроля уровня: 4.
• Напряжение питания: от 90 до 264 В переменного тока (номинальное 220 В) частотой от 47 до 63 Гц.
• Потребляемая мощность: не более 4 ВА.
• Тип дискретного выхода: 4 электромагнитных реле (нормально разомкнутый контакт).
• Допустимая нагрузка выхода (реле): ток коммутации не более 2 А при напряжении не более 250 В переменного тока (50 Гц) или 24 В постоянного тока; сопротивление замкнутого контакта не более 5 Ом, разомкнутого – не менее 10 МОм.
• Напряжение питания датчиков: не более 5 В переменного тока частотой 1,5…2,5 Гц.
• Диапазон настройки порога срабатывания: 900 Ом, 9 кОм, 90 кОм, 430 кОм (включение) с соответствующими гистерезисами.
• Степень защиты корпуса: IP20.
• Габаритные размеры: 54 × 90 × 57 мм (среднеквадратичное отклонение ±1 мм).
• Крепление: на DIN-рейку шириной 35 мм.
• Температура окружающей среды: от -10 до +50 °С.
• Относительная влажность воздуха: не более 80 % при +25 °С (без конденсации).
• Атмосферное давление: от 84,0 до 106,7 кПа.
• Устойчивость к вибрациям: группа N2 по ГОСТ Р 52931-2008.
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69.
• Класс защиты от поражения электрическим током: II по ГОСТ 12.2.007.0-75.
• Код ОКПД2: 26.51.52.120.
• Код ТН ВЭД ЕАЭС: 9026102900.

Особенности монтажа и подключения:

• Установка прибора выполняется на DIN-рейку шириной 35 мм в закрытых взрывобезопасных помещениях (шкафах управления), доступных только квалифицированным специалистам.
• Для подключения к прибору используются медные многожильные кабели с сечением жил не более 1 мм². Концы жил следует зачистить и залудить или использовать кабельные наконечники.
• Рекомендуется прокладывать линии связи «прибор – датчики» отдельно от силовых кабелей, а для защиты от помех применять экранированные кабели, подключая экраны к функциональному заземлению.
• Общий электрод кондуктометрического датчика подключается к контакту «Вход 0», сигнальные линии – к входам 1…4 согласно схеме.
• Для защиты входных цепей от статического электричества перед подключением жилы линий связи следует кратковременно соединить с винтом функционального заземления.
• Для БКК1-220 рекомендуется устанавливать в цепи питания выключатель на 1,0 А для отключения прибора от сети.
• Техническое обслуживание проводится не реже одного раза в 6 месяцев и включает проверку крепления, винтовых соединений и удаление пыли с клеммника.
• Эксплуатация прибора с повреждениями и неисправностями запрещается.

Комплект поставки:

В комплект поставки входят прибор БКК1-220 в соответствующем исполнении, паспорт с гарантийным талоном и руководство по эксплуатации.
