Щит управления воздуходувкой

Шкаф управления предназначен для поддержания заданного давления в системе, путём управления основным двигателем для поддержания заданного давления и двигателем охлаждения для охлаждения основного двигателя.

Установка имеет два режима работы: «Ручной» и «Автоматический».

Для эксплуатации установки должны быть выполнены следующие условия вне зависимости от выбранного режима:

1. Наличие питания установки
2. Подключены измерительные датчики:
   1. Датчик перегрева основного двигателя
   2. Датчик перегрева двигателя охлаждения
   3. Датчик температуры воздуха
   4. Датчик давления.
3. Отсутствие аварий перегрева двигателей

Функции ЩУВ:

Шкаф выполняет следующие функции:

• Поддержание заданного давления в системе;
• Защиту двигателей по току и температуре;
• Ручной и автоматический режим управления;
• Отображение информации о состоянии и технологических параметрах установки на сенсорной панели оператора;
• Передачу информации о состоянии и технологических параметрах установки по сети;
• Возможность местного и дистанционного управление;
• Информирование персонала о работе и неисправностях установки путём ламп сигнализации на лицевой панели шкафа управления и технологической панели оператора путём вывода информационных сообщений.

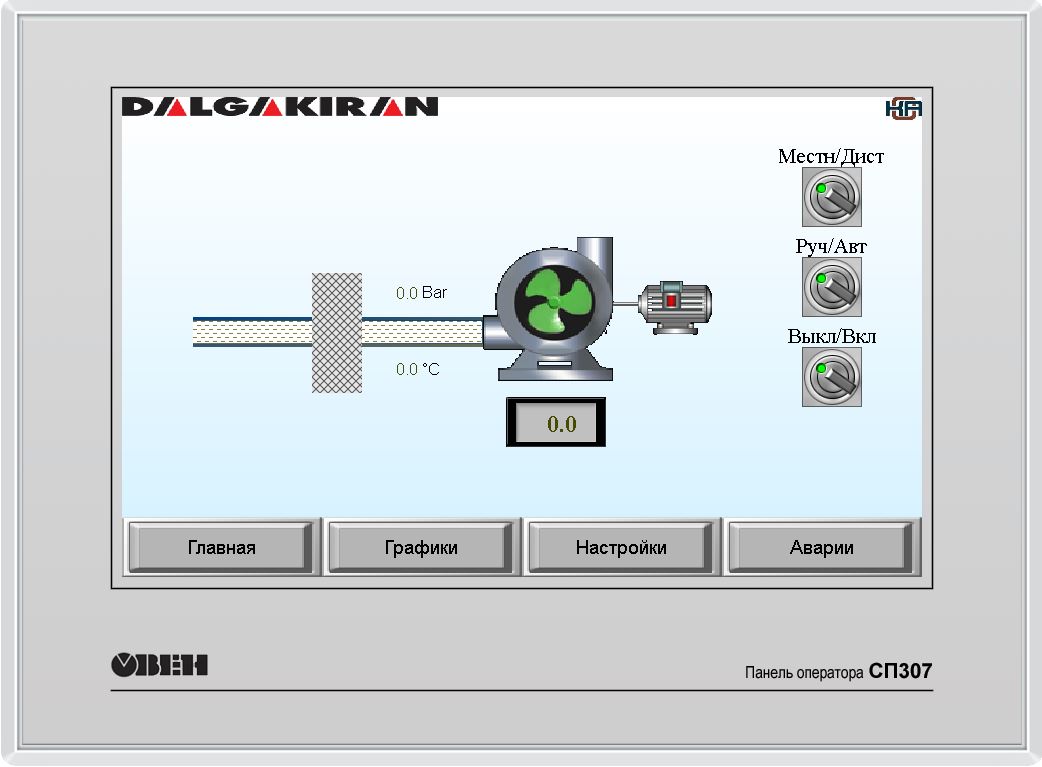

Панель управления:

Модификации:

Обсуждается в процессе проектирования

Гарантия

Гарантийный срок эксплуатации - 12 месяцев.
