Счётчик импульсов простой ОВЕН СИ10-24.Щ3

Name: Счётчик импульсов простой ОВЕН СИ10-24.Щ3
Brand: ОВЕН
SKU: 35000
Price: 3830 RUB
Availability: InStock

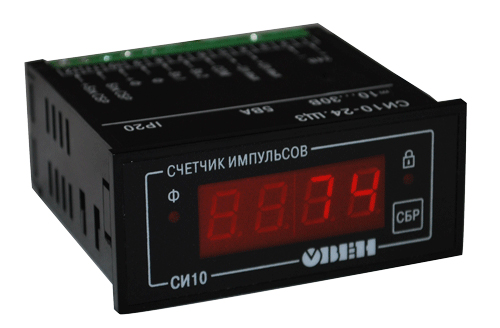

Счётчик импульсов простой ОВЕН СИ10-24.Щ3 фото

В наличии

К сравнению

3 830.80 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 35000

Счетчик импульсов ОВЕН СИ10 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С .

Категории

Вид монтажа

щитовой

Тип выхода

нет

Наличие интерфейса RS-485

нет

Функции

измерение количества импульсов, отображение на индикаторе

Используемые датчики

сухой контакт, NPN

Тип выхода

нет

Наличие интерфейса RS-485

нет

В наличии

К сравнению

3 830.80 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Абсолютно простой счетчик, не требующий никаких дополнительных настроек. Нужно только подключить датчик и подать питание на прибор.

Может идти на замену давно выпускаемого СИ8, если необходим обычный счет с отображением на экране, при невысоких частотах следования импульсов.

Также следует отметить, что цена на это изделие выгодно отличается от стоимости СИ8.

Цифровой счетчик импульсов будет выпускаться в корпусе Щ3.

Назначение

Может использоваться для подсчета количества продукции на транспортере, подсчета числа посетителей, суммарного количества изделий и т.п.

Основные функциональные возможности

ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика
ДВА ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций «Сброс»
В качестве датчика могут быть герконы, сухие контакты, бесконтактные датчики NPN-типа
КНОПКА «СБРОС» НА ЛИЦЕВОЙ ПАНЕЛИ прибора, с возможностью блокировки
СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А

Комплектация

Прибор СИ10
Комплект крепежных элементов
Паспорт и руководство по эксплуатации
Гарантийный талон

Питание прибора осуществляется от сети постоянного напряжения в диапазоне от 10,5 до 34 В.
Один 4-х разрядный цифровой индикатор
МАКСИМАЛЬНЫЙ ПРЕДЕЛ СЧЕТА 9999 импульсов, после превышения заданного числа, счетчик обнуляется и счет продолжается
Максимальная частота счета входных импульсов до 200 Гц
Степень защиты - IP54 (со стороны передней панели)

Параметр	Значение
Основные технические данные
Диапазон постоянного напряжения питания, В:	10,5 до 34 В (номинальные значения 12 или 24 В)
Максимальная потребляемая мощность, ВА, не более	5
Количество разрядов индикации	4
Масса, кг, не более:	0,5
Средний срок службы, лет	8
Межповерочный интервал, лет	2
Габаритные размеры и степень защиты корпуса	74×32×70, IP54 (со стороны передней панели)
Характеристики входов
Подключаемые датчики	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом.
Номинальный ток опроса датчиков, мА	12
Номинальное напряжение питания датчиков, В	24
Нестабильность напряжения питания датчиков, %	10
Характеристики счетчика импульсов
Частота счетных входных импульсов, Гц, не более	200
Длительность импульса по счетном входе, мкс, не менее	1250
Длительность импульса по входу сброс, мс, не менее	300
Частота входного фильтра, Гц	10

Предел допускаемой основной погрешности ±1 единица младшего разряда в соответствии с ГОСТ 24907.

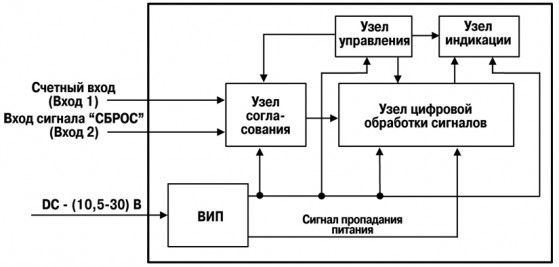

Функциональная схема прибора

Прибор имеет два независимых дискретных входа для подключения внешних управляющих сигналов. Узел согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают в узел цифровой обработки, где происходит фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов.

Узел управления включает в себя кнопку «СБР» для обнуления счетного регистра и показаний прибора а также 2 входа для выбора режимов работы прибора – с фильтрацией счетных импульсов по длительности или без фильтрации и с блокировкой кнопки «СБРОС» или без блокировки. Выбор режима работы осуществляется подключением внешних перемычек между контактами клеммника 9 и 10, 11 и 12.

Примечание – На выводы 9-12 клеммника прибора не допускается подача внешних сигналов, данные выводы служат только для подключения перемычки.

Узел индикации служит для отображения результатов измерения количества импульсов на семисегментных индикаторах и выбранного режима работы счетчика с помощью светодиодных единичных индикаторов.

Вторичный источник питания (ВИП) осуществляет преобразование питающего напряжения для узла согласования, узла индикации, узла управления и узла цифровой обработки и формирует сигнал, свидетельствующий о пропадании питающего напряжения.

К входам прибора могут быть подключены:

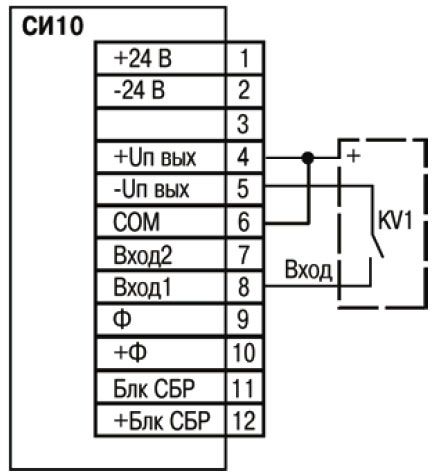

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);

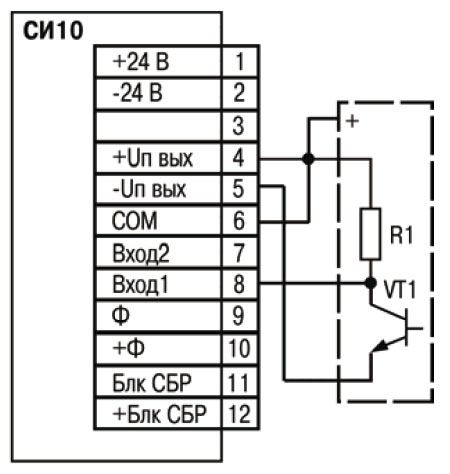

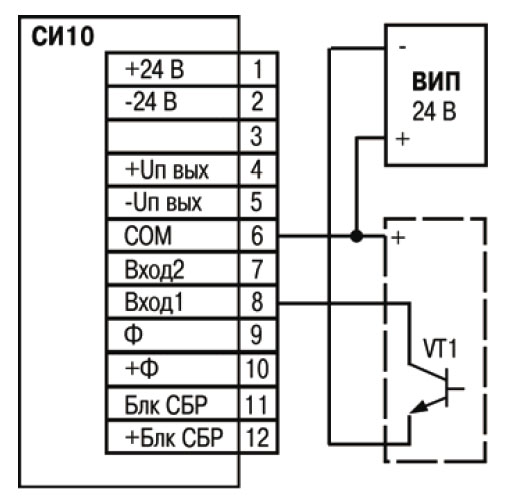

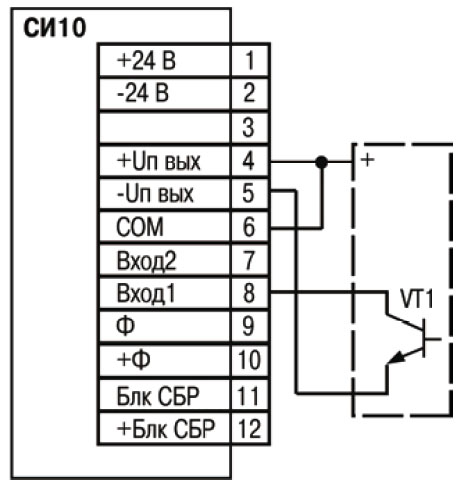

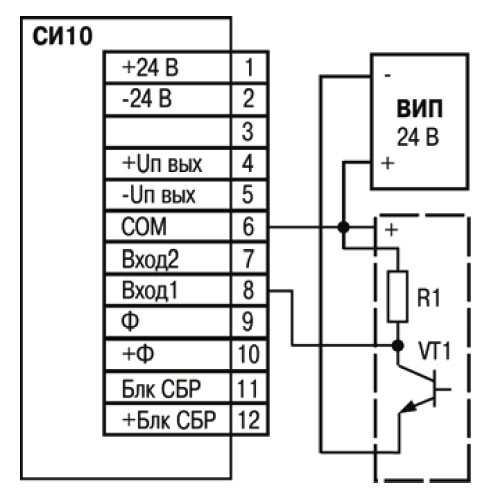

датчики, имеющие на выходе транзистор n-p-n–типа с открытым коллекторным выходом.

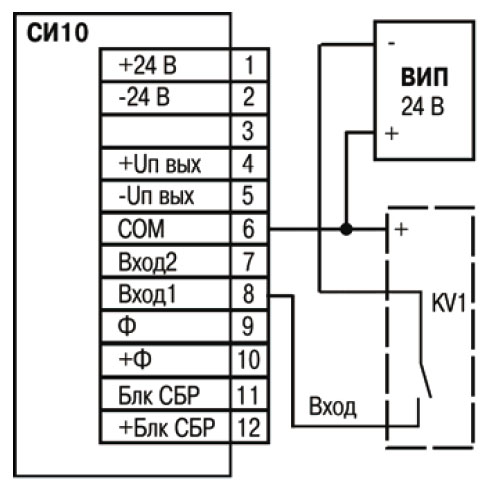

Для питания датчиков на винтовой клеммник прибора выведено входное питающее напряжение (выводы 4 и 5 клеммника). Также питание датчиков может осуществляться от внешнего источника питания с выходным напряжением от 12 до 34 В.

В узле цифровой обработки сигналов поступающие на вход прибора сигналы подвергаются фильтрации с помощью двух фильтров. Первый фильтр используется для фильтрации сигнала на счетном входе прибора (в зависимости от наличия/отсутствия перемычки на входе выбор режима работы – с фильтрацией или без – минимальная длительность импульсов на счетном входе может быть установлена либо 50 мс либо 1250 мкс).

Второй фильтр используется для фильтрации сигнала на входе СБРОС прибора (минимальная длительность сигнала на входе СБРОС – 300 мс).

На вход питания приборов СИ10 допускается подача питающего напряжения только от сети постоянного напряжения в диапазоне от 10,5 до 34 В (номинальные значения напряжения 12 и 24 В).

Сохраняются ли значения количества импульсов после сброса питания счетчика СИ10?

Да, данные счетного регистра хранятся в энергонезависимой памяти.

Запитали СИ10 от понижающего трансформатора 24V с последующим диодным мостом. В качестве датчика используем сухой контакт. При замыкании и удержании датчика в замкнутом состоянии значение на индикаторе начинает быстро изменяться, подскажите в чем проблема?

СИ10 считает импульс, когда мы подаем напряжение на общую клемму и вход1.

Если мы используем в качестве источника питания трансформатор с диодным мостом, та на выходе с него получаем пульсирующее напряжение. При замыкании датчика, на счетный вход прибора подается пульсирующее напряжение 0…24В, как раз эти пульсации и считает СИ10 в данном случае.

Вывод: нужно использовать источники питания со стабилизированным выходным напряжением, например БП15Б-Д2-24.

Что произойдет с СИ10 при полном заполнении счетчика, т.е. на индикаторе отображается значение 9999 и приходит еще один импульс?

В данном случае счетчик обнуляется и продолжает считать импульсы с 0.

Можно ли настроить счетчик СИ10 для вычисление длины ленты?

Нет, поскольку это простой счетчик и у него нет такого параметра как множитель.

Можно ли подключить энкодер к СИ10?

Нет, для счета в СИ10 используется только один вход, а для энкодера нужно, как минимум, два входа.
