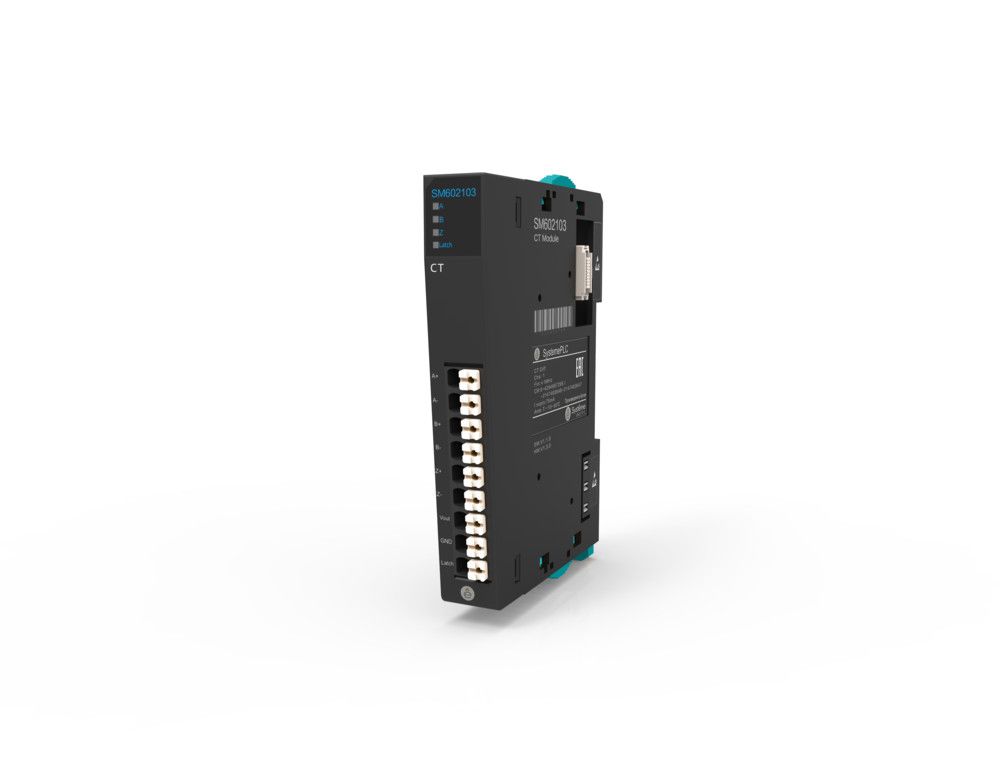

Счетный модуль ввода Systeme Electric SM602103 дифференциальный энкодер

Счетный модуль ввода Systeme Electric SystemePLC IO200 SM602103 (дифференциальный энкодер) представляет собой одноканальное устройство для подключения инкрементальных энкодеров с дифференциальным выходом. Модуль входит в состав масштабируемой системы распределенного ввода/вывода SystemePLC IO200 и обеспечивает высокоскоростной подсчет импульсов, измерение частоты и периода, а также обработку сигналов энкодера для задач позиционирования и контроля скорости. Прибор применяется в системах автоматизации, где требуется точное и быстрое считывание данных с датчиков перемещения, в том числе на значительном удалении от шкафа управления.

Основные возможности и преимущества счетного модуля ввода SM602103:

• Высокая частота входного сигнала: максимальная частота достигает 1 МГц, что позволяет использовать модуль в высокоскоростных приложениях.
• Гибкие режимы счета: поддерживаются линейный счетчик, кольцевой счетчик, отключение счета, счетчик с функцией запоминания, счетчик опроса и счетчик циклических импульсов.
• Широкий диапазон подсчета: значение может находиться в пределах от 0 до 4 294 967 295 или от -2 147 483 648 до 2 147 483 648.
• Коэффициент ортогонального энкодера: доступны значения 1, 2, 4, по умолчанию установлено 1.
• Гальваническая развязка: входные цепи изолированы от внутренней шины с помощью оптопары, выдерживаемое напряжение составляет 500 В переменного тока.
• Увеличенная длина кабеля: дифференциальный вход допускает использование сигнального кабеля длиной до 10 метров, что расширяет возможности размещения оборудования.
• Компактность: ширина корпуса всего 14 мм, что экономит место на DIN-рейке.
• Удобство монтажа: съемные пружинные клеммники упрощают подключение проводов сечением от 0,2 до 1,5 мм².

Технические характеристики счетного модуля ввода SM602103:

• Количество входных каналов: 1.
• Тип входов: дифференциальный.
• Максимальная входная частота: 1 МГц.
• Входное напряжение питания: 5 В постоянного тока (±10 %), 150 мА; 24 В постоянного тока (±10 %), 400 мА.
• Потребляемый ток: 75 мА.
• Входной импеданс: более 5 кОм.
• Максимальная длина сигнального кабеля: 10 м.
• Стойкость изоляции: 500 В переменного тока.
• Размеры (В x Г x Ш): 90 x 67 x 14 мм.
• Вес: 0,06 кг.
• Рабочая температура: от -10 до +55 °C.
• Температура хранения: от -20 до +85 °C.
• Относительная влажность: 95 % без образования конденсата.
• Степень защиты: IP20.
• Страна производства: Китай.

Монтаж и рекомендации по размещению:

Модуль предназначен для установки на DIN-рейку 35 мм в шкафу управления. Допускается монтаж рядом с другими модулями системы IO200 без дополнительных зазоров. Корпус имеет степень защиты IP20, поэтому эксплуатация возможна только в сухой среде. При подключении дифференциального энкодера рекомендуется использовать экранированную витую пару, длина кабеля может достигать 10 метров. Для обжима проводов применяются стандартные наконечники, длина зачищенной части составляет 9-10 мм.

Области применения:

Счетный модуль SM602103 востребован в станкостроении, упаковочном оборудовании, конвейерных системах, робототехнике и других отраслях, где необходимо измерять перемещение, скорость или положение механизмов с помощью инкрементальных энкодеров с дифференциальным выходом, особенно при большой длине соединительных линий.

Комплект поставки:

В базовую комплектацию входят счетный модуль SM602103, руководство по эксплуатации и паспорт изделия.

Гарантия:

Гарантийный срок эксплуатации составляет 2 года с момента отгрузки со склада производителя.
