Ротационный датчик предельного уровня сыпучих материалов Innolevel IL-MDA

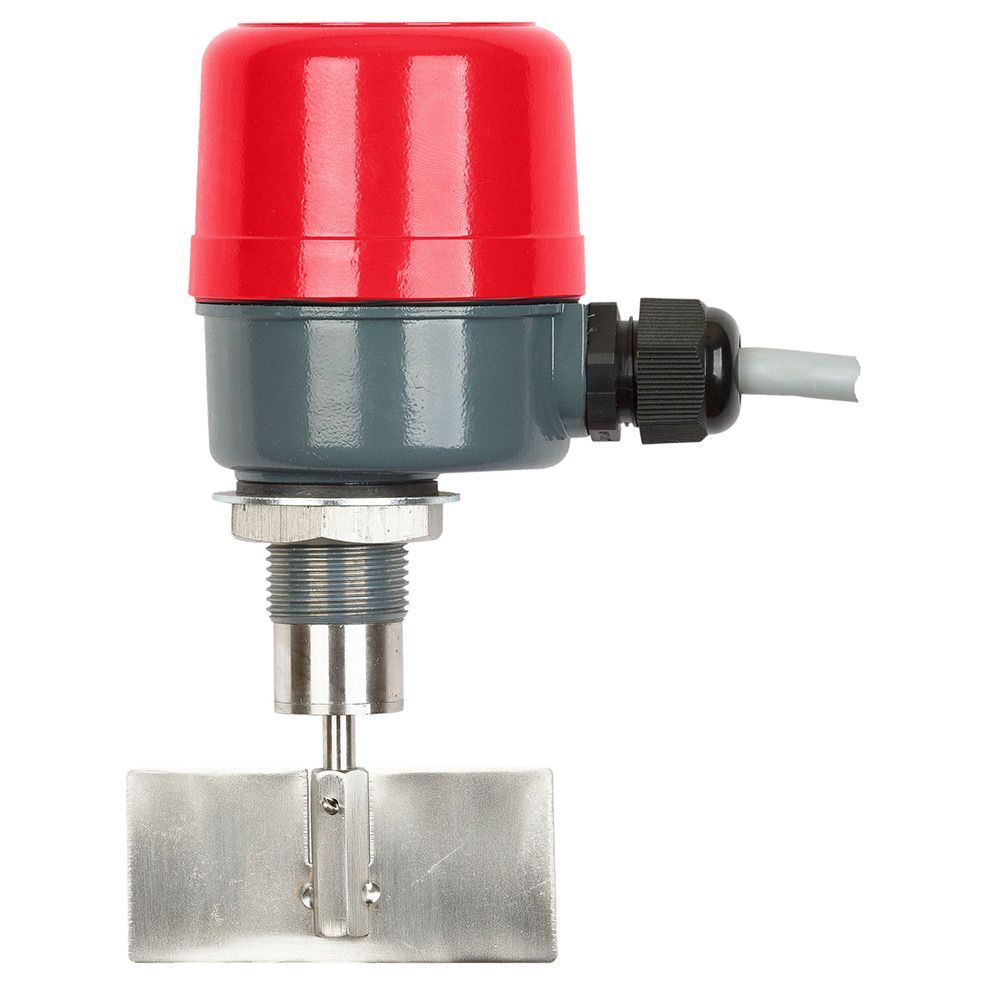

Механический ротационный датчик предельного уровня сыпучих материалов Innolevel серии M IL-MDA в алюминиевом корпусе компактного исполнения предназначен для мониторинга уровня сыпучих продуктов. Прибор применяется в качестве датчика заполнения, опустошения или промежуточного уровня. Устройство востребовано в бункерах дозатора, смесителя, растаривателя и других малых емкостях. Модель IL-MDA оснащена прямоугольной лопастью 35x80 мм из нержавеющей стали и удлинением 85 мм. Датчик размещается на емкости сверху или сбоку на требуемой для измерений высоте. Питание осуществляется от сети 24 В перем. тока.

Назначение:

Контроль уровня сыпучих материалов. Сигнализация заполнения, опустошения или промежуточного уровня. Применение в малых емкостях, включая бункер дозатора и смесителя. Определение заторов в трубах и узких желобах подачи материала.

Принцип работы:

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент приводит в действие микровыключатель, который выдает сигнал. При снижении уровня материала пружина возвращает двигатель в исходное положение, лопасть освобождается, двигатель снова включается.

Особенности и преимущества Innolevel серии M IL-MDA:

• Компактное исполнение для применения на малых емкостях.
• Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам.
• Определение заторов в трубах и узких желобах подачи материала.
• В комплекте монтажная гайка, шайба, уплотнение, контргайка.
• Прямоугольная лопасть 35x80 мм из нержавеющей стали.
• Проскальзывающая муфта защищает привод от ударов по лопасти.
• Класс защиты IP65.
• Настройка силы натяжения пружины под свойства материала.

Технические характеристики Innolevel IL-MDA:

• Назначение: контроль уровня сыпучих материалов.
• Тип датчика: ротационный.
• Тип лопасти: прямоугольная 35x80 мм.
• Материал рабочей части: нержавеющая сталь.
• Скорость вращения лопасти: 1 об/мин.
• Максимальный размер частиц: 50 мм.
• Минимальная плотность продукта: 100 г/л.
• Исполнение: специальное компактное.
• Напряжение питания: 24 В перем. тока, 50/60 Гц, все напряжения ±10%, макс. 4 ВА.
• Диапазон рабочих температур: от -30 до +80 °С.
• Класс защиты: IP65.
• Электрическое соединение: кабель ПВХ, 5x1,5 мм2, d=8,5 мм, l=500 мм; кабельный ввод M20x1,5.
• Материал корпуса: алюминий, окрашен.
• Максимальное рабочее давление: 0,8 бар.
• Выходной сигнал: микровыключатель без потенциала (SPDT) макс. 250 В перем. тока, 5 А, неиндуктивный; макс. 30 В пост. тока, 3 А, неиндуктивный.
• Процессное соединение: резьба G 3/4", опционально фланцевое соединение.
• Удлинение: 85 мм.
• Подшипник: подшипник качения.
• Уплотнение: радиальное уплотнение вала NBR (бутадиен-акриловая резина).
• Проскальзывающая муфта: защита привода от ударов по лопасти.
• Задержка сигнала: свободная лопасть, покрытие примерно 1,5 сек.; покрытая лопасть, освобождение примерно 0,2 сек.
• Допустимые предохранители: макс. 5 А.
• Класс защиты: I.
• Категория установки: II.
• Степень загрязнения: 2.
• Допустимая механическая нагрузка: макс. 300 Н.
• Бренд: Innolevel.

Условия функционирования:

• Температура окружающей среды: от -30 до +60 °С.
• Температура процесса: от -30 до +80 °С.
• Максимальное рабочее давление: 0,8 бар.
• Минимальная плотность продукта: 100 г/л.
• Свойства сыпучего материала: размер частиц менее 50 мм.
• Допустимая механическая нагрузка: макс. 300 Н.

Монтаж:

• Установка на емкости сверху или сбоку на требуемой высоте.
• Соблюдение максимально допустимой механической нагрузки.
• Рекомендуется устанавливать защитный козырек при высоких механических нагрузках.
• Кабельные вводы направляются вниз для сохранения степени защиты IP65.
• Для герметичности используется кабель соответствующего сечения.
• В комплекте монтажная гайка, шайба, уплотнение, контргайка.
• Настройка силы натяжения пружины: положение 1 для легкого материала, положение 5 для сильно налипающего материала, заводская установка: положение 4.

Опции:

• Приварная бобышка IL-PF3/4 для монтажа в емкость из стали, материал сталь 3.
• Приварная бобышка IL-PF3/4-S304 для монтажа в емкость из нержавеющей стали, материал нерж. сталь 304.
• Переходник IL-SA-3/4PF-1 1/2G для монтажа в отверстие с резьбой 1 1/2" G, материал нерж. сталь 304.
• Фланцевое соединение с фланцем IL-F155, поставляется тремя отдельными позициями.

Комплект поставки:

Механический ротационный датчик уровня Innolevel серии M IL-MDA, монтажная гайка, шайба, уплотнение, контргайка, руководство по эксплуатации, паспорт изделия.

Срок службы и гарантия:

• Назначенный срок службы: 3 года.
• Ресурс изделия: 8 лет.
• Гарантийный срок: 12 месяцев с момента передачи товара Покупателю либо транспортной компании.
• Срок хранения: 5 лет в помещениях, защищенных от паров агрессивных сред, при температуре от -25 до +40 °С и влажности не более 85%.
• Транспортировка: всеми видами крытого транспорта на любые расстояния.

Утилизация:

После принятия решения о нецелесообразности или невозможности ремонта, или недопустимости дальнейшей эксплуатации. Способом, исключающим восстановление изделия.
