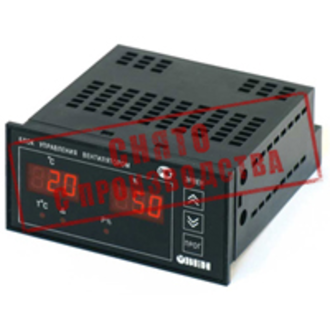

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН

Name: Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН
Brand: ОВЕН
SKU: 3043
Availability: InStock

Артикул: отзывов нет

Код производителя

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН

По запросу

В корзине

Нет в наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Основное предназначение ОВЕН ЭРВЕН (отечественный аналог регуляторов фирмы FASEC) - поддержание необходимого температурного режима в системах охлаждения. Оно обеспечивается благодаря изменению скорости, с которой вращается вентилятор.

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН применяется для поддержания температуры в системах охлаждения за счет изменения скорости вращения вентилятора

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН выпускается в щитовом корпусе типа Щ2, степень защиты со стороны лицевой панели IP54.

Функциональные возможности

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ОБЪЕКТА с помощью Positive Temperature Coefficient () датчика
ПЛАВНОЕ УПРАВЛЕНИЕ ОДНОФАЗНЫМ ДВИГАТЕЛЕМ ВЕНТИЛЯТОРА мощностью до 500 Вт
ИНДИКАЦИЯ ТЕМПЕРАТУРЫ ОБЪЕКТА
ИНДИКАЦИЯ ОТНОСИТЕЛЬНОЙ СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА в % от максимально возможной
АВАРИЙНОЕ СООБЩЕНИЕ на индикаторе при обрыве датчика
ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
ЗАЩИТА ПАРАМЕТРОВ от несанкционированных изменений

Элементы управления

3-х разрядный цифровой индикатор «%»

В режиме РАБОТА – текущее значение скорости вращения вентилятора, % от максимальной.

При аварии – цифру «100» (максимальная мощность).

3-х разрядный цифровой индикатор «°С»

В режиме РАБОТА – текущее значение температуры газа в трубопроводе, °С.

При аварии – «Еr» (сообщение об ошибке).

Светодиоды «Т°С», «» и «Р%»

В режиме ПРОГРАММИРОВАНИЕ постоянной засветкой показывают программируемый параметр:

«Т°С» – температуру уставки;

«» – дифференциал;

«Р%» – минимальную скорость вращения вентилятора, % от максимальной.

	Кнопка осуществляет переход из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и выход из него.
	В режиме ПРОГРАММИРОВАНИЕ увеличивают или уменьшают значение программируемого параметра.

Программируемые параметры

Обозн.	Название	Допустимые значения
T	Температура, при которой начинает действовать П-закон регулирования (температура уставки), °С	0...+50
Δ	Полоса пропорциональности (дифференциал), °С	3...10
P	Минимальная скорость вращения вентилятора, % от максимальной	20...100
dSP	Параметр секретности	on, oFF

Комплектность

Прибор ЭРВЕН
Комплект крепежных элементов
РТС-датчик
Паспорт и гарантийный талон
Руководство по эксплуатации

Документация

Декларация о соответствии на ЭРВЕН

Руководство по эксплуатации ЭРВЕН

Версия для печати

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН (PDF, 157 Кб)

Технические характеристики

Напряжение питания	220 В 50 Гц
Тип входного датчика	PTC-датчик
Измеряемая температура	-50...+50 °С
Уставка температуры	0...50 °С
Дискретность уставки температуры	1 °С
Дифференциал	3...10 °С
Дискретность дифференциала	1 °С
Минимальная скорость вращения вентилятора	20...100 %
Дискретность минимальной скорости	1 %
Тип выхода	симистор
Тип корпуса	Щ2
Габаритные размеры	96x48x100 мм
Степень защиты со стороны передней панели	IP54

Условия эксплуатации

Температура окружающей среды	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 С)	30...80 %

Схемы и чертежи

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН. Функциональная схема прибора

Регулирование температуры с помощью ЭРВЕН

Температура измеряется с помощью Positive Temperature Coefficient (PTC) датчика, в данном случае полупроводникового термистора типа KTY 81-110.

П-регулятор поддерживает заданное значение температуры (уставку SP), изменяя скорость вращения вентилятора V_вращ. Чем выше температура, тем быстрее вращается вентилятор (см. график). При уменьшении температуры до значения уставки или ниже, скорость вращения остается на минимальном уровне V_min, заданном при программировании прибора. Крутизна характеристики определяется величиной зоны пропорциональности регулятора (дифференциалом) и также задается при программировании.

При обрыве датчиков ЭРВЕН диагностирует аварийную ситуацию и выдает сообщение на индикатор
