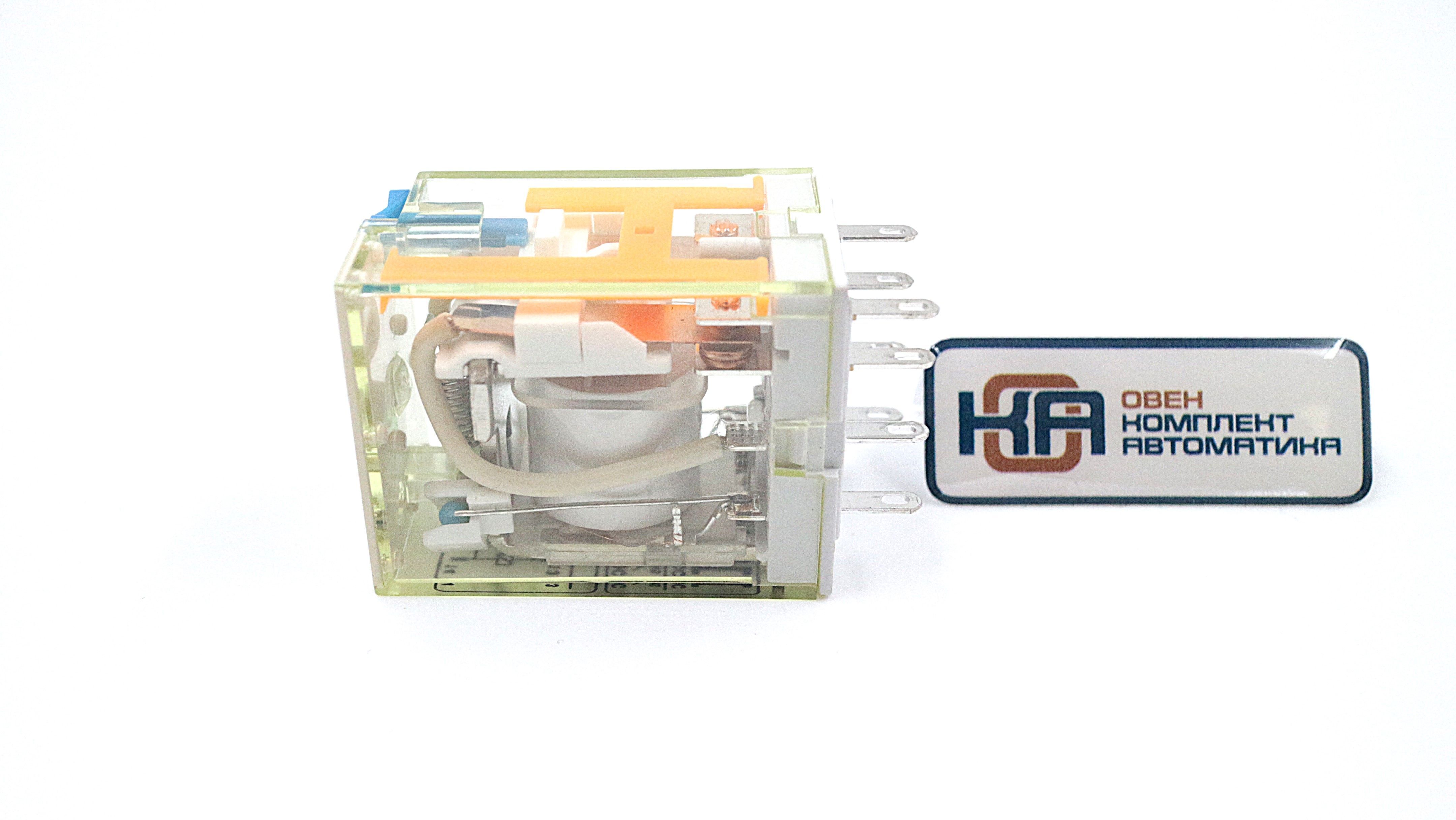

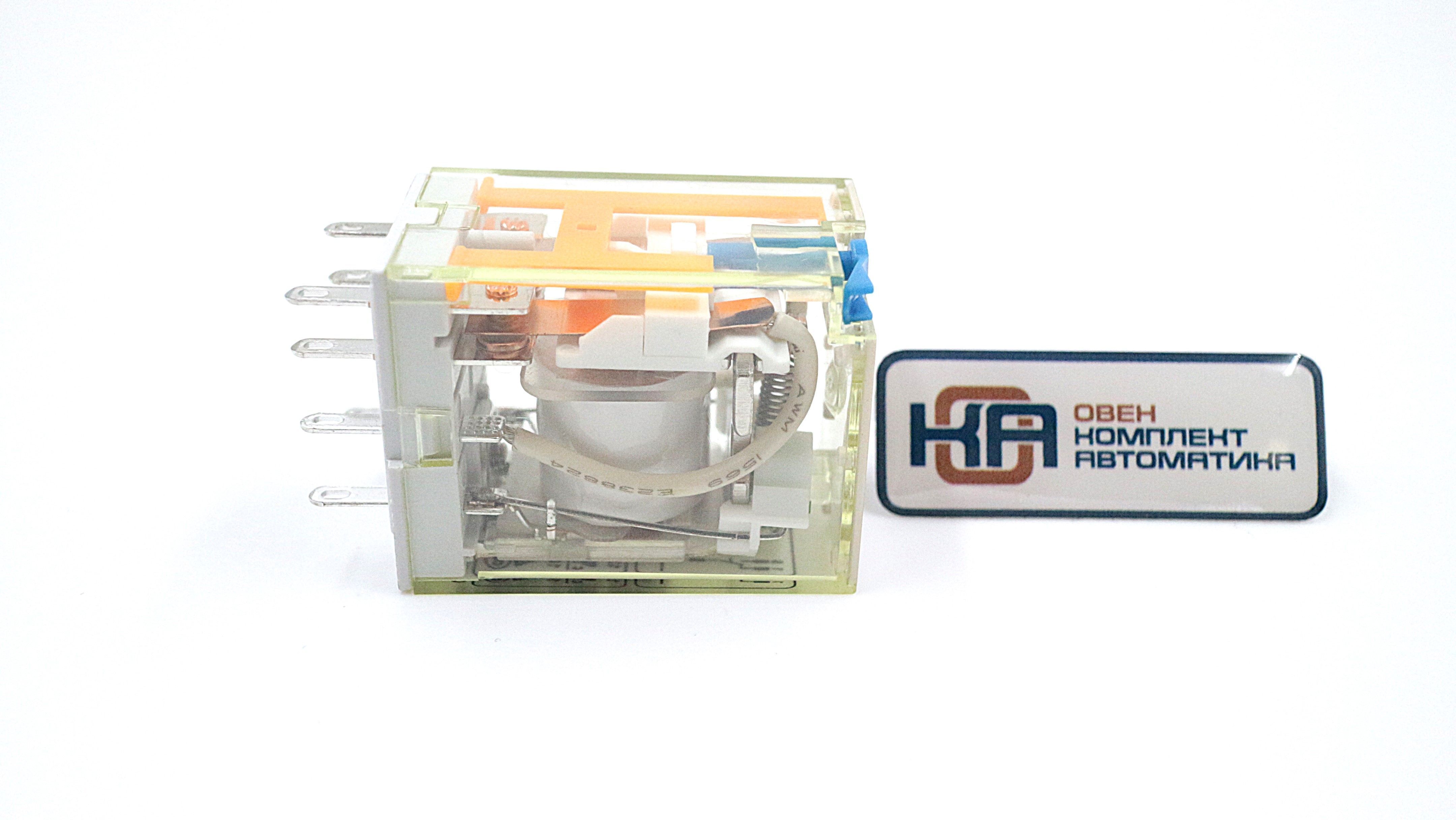

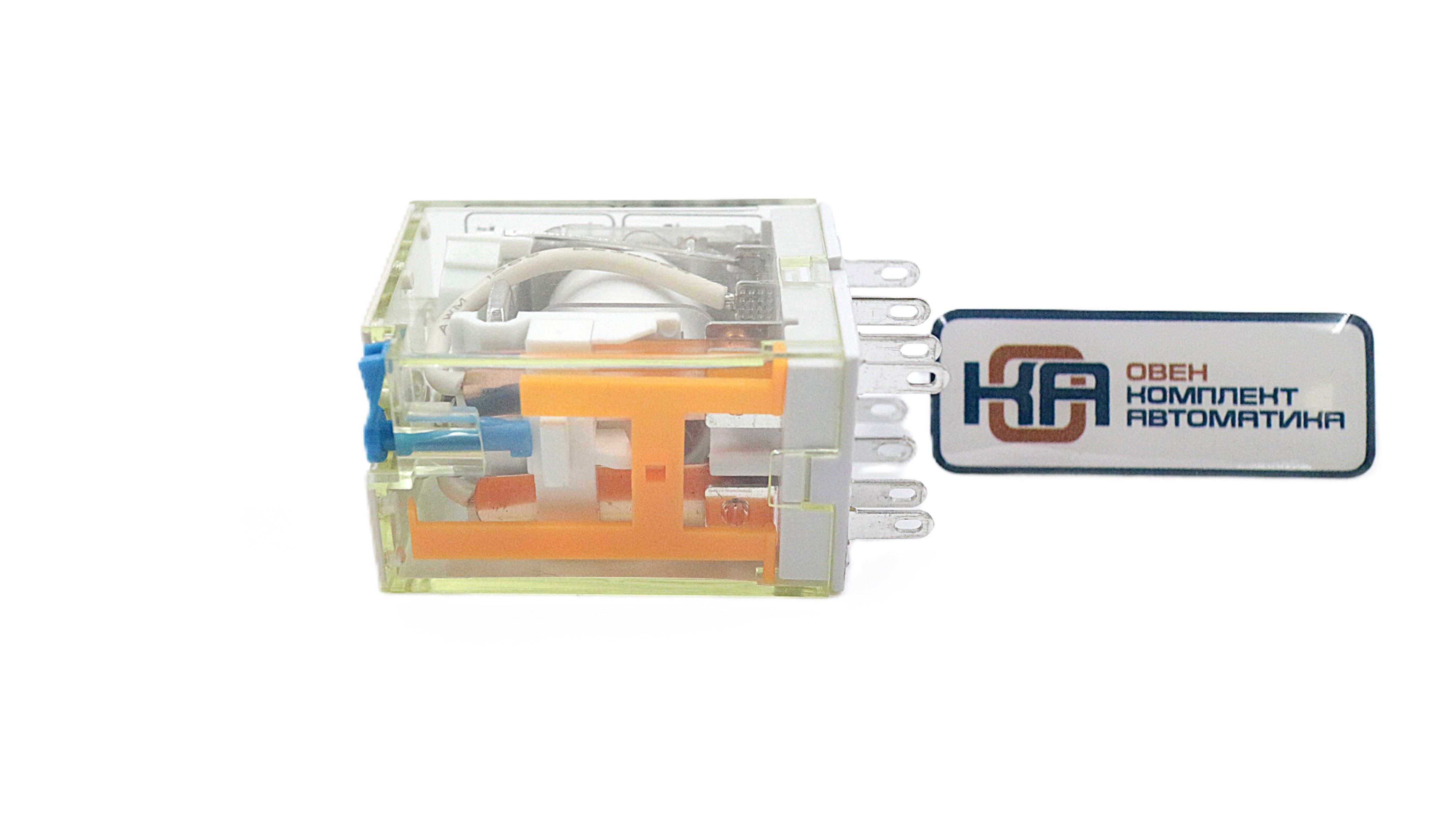

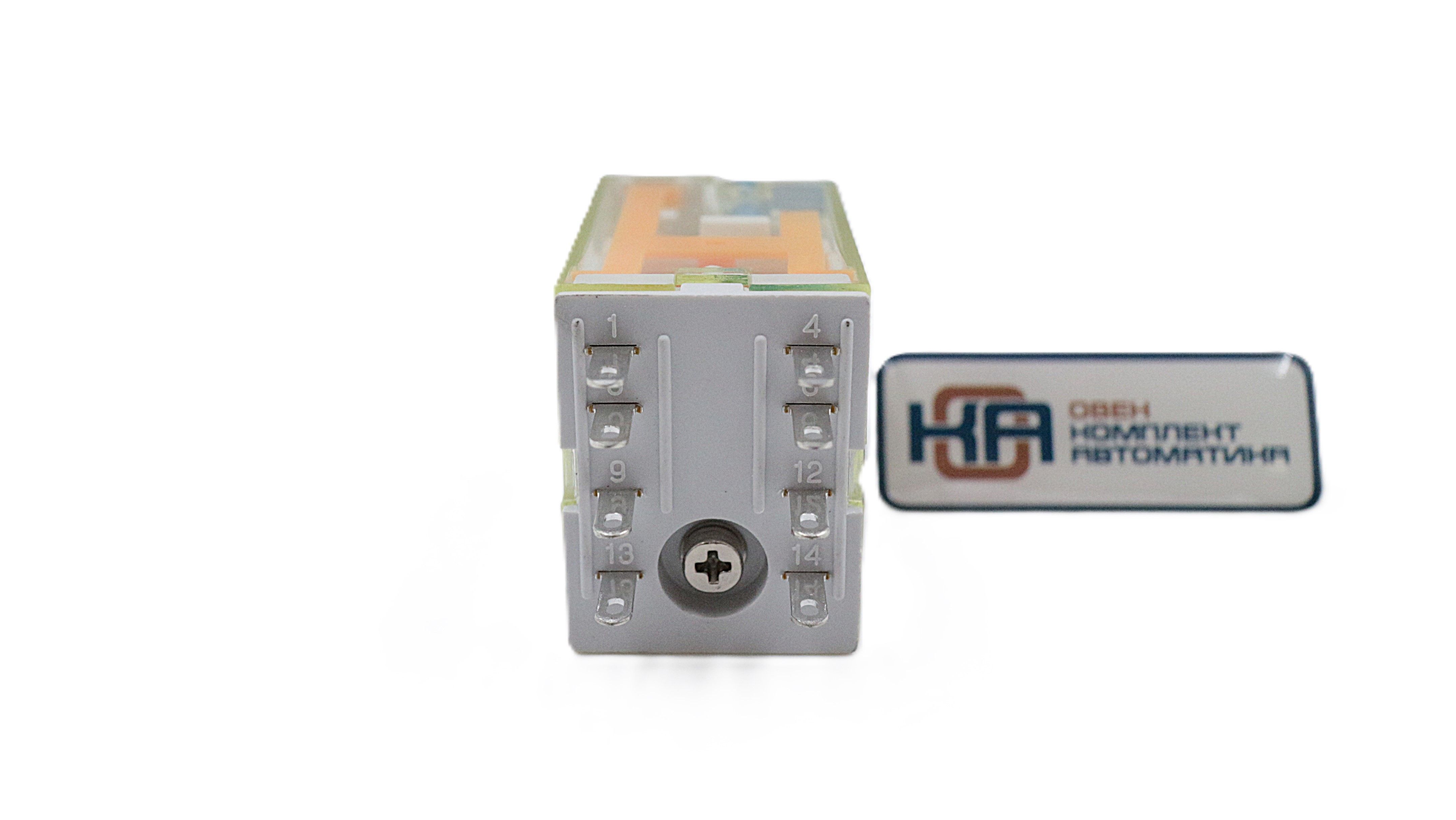

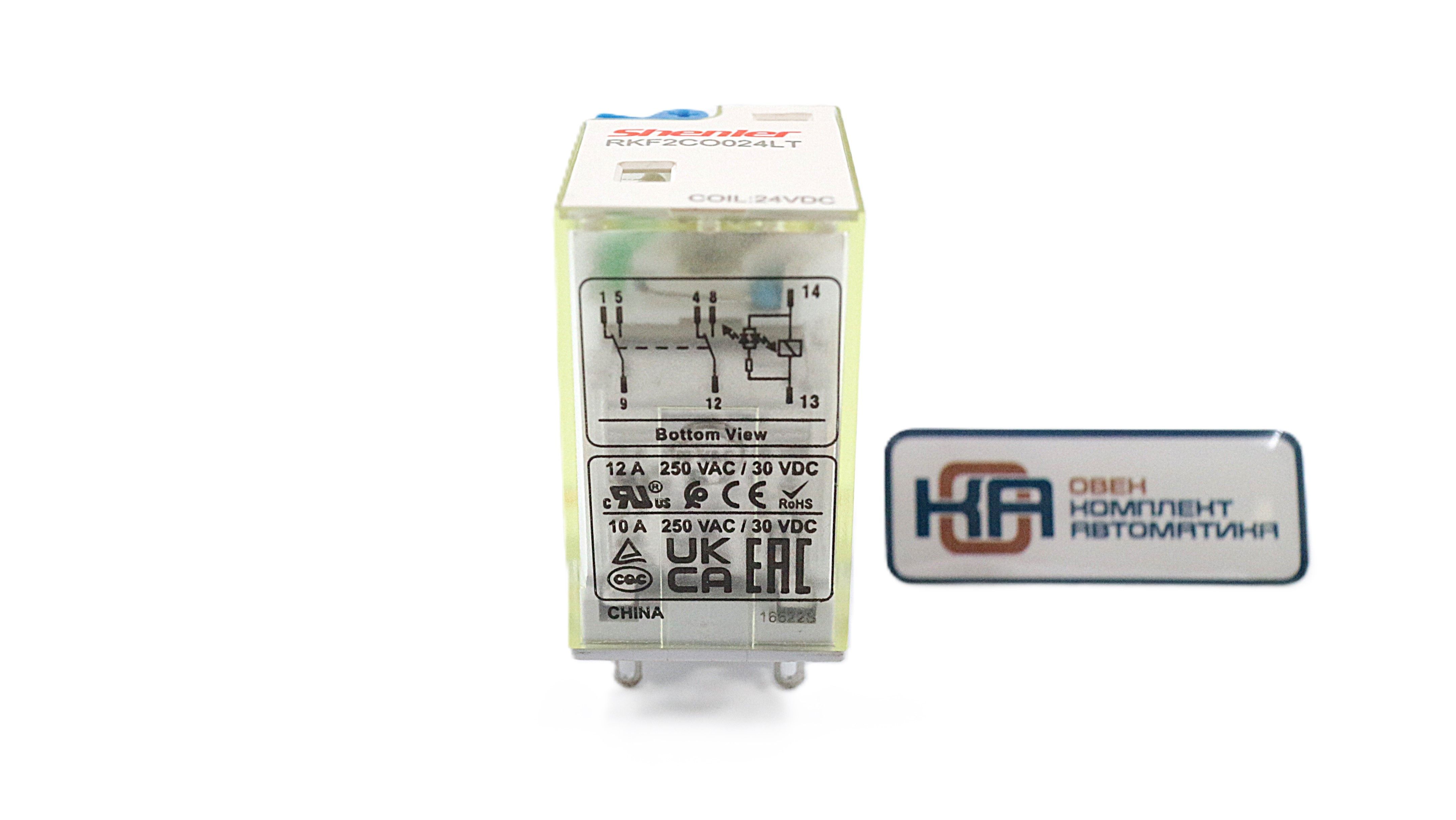

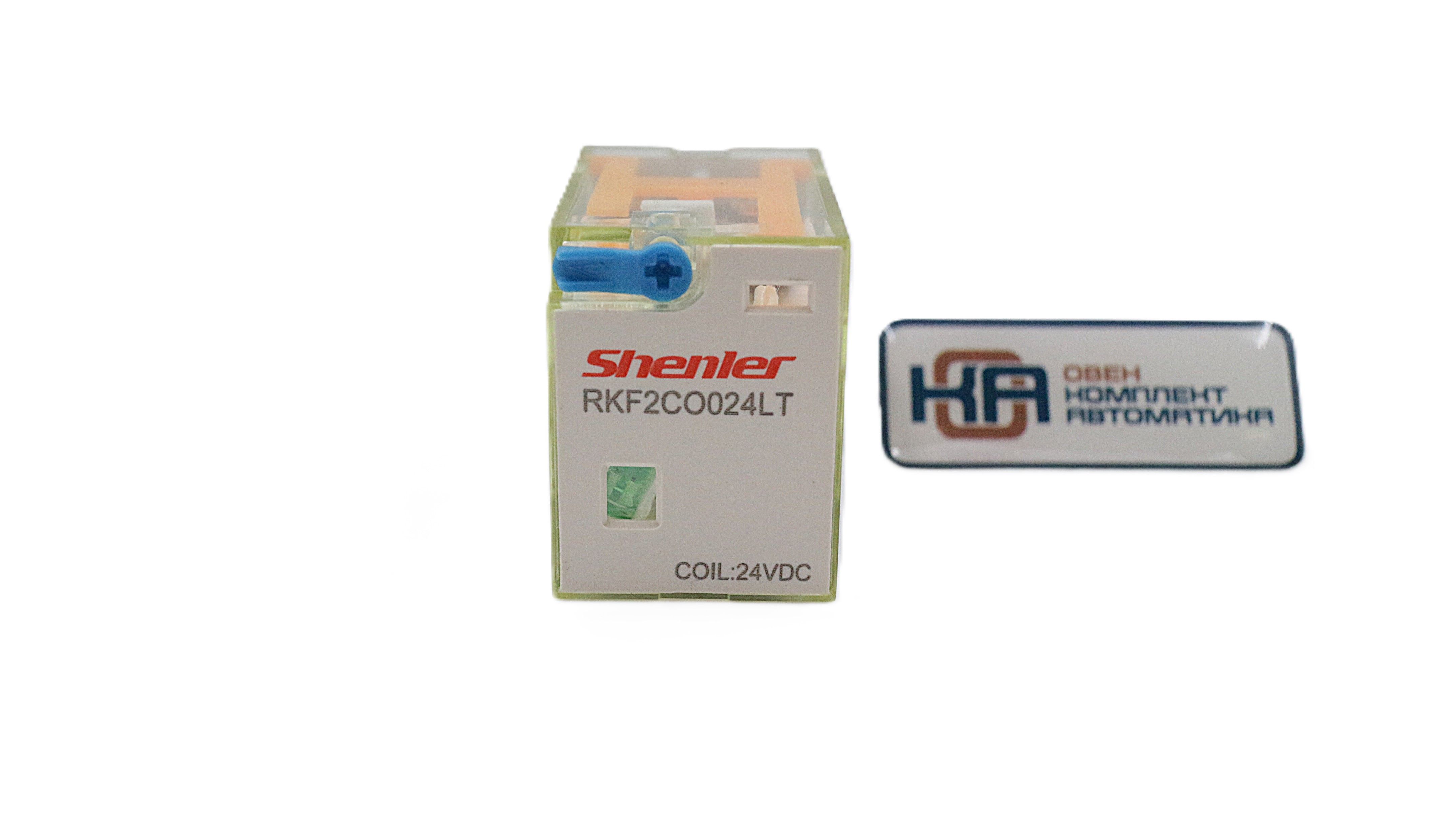

Промежуточное реле Shenler RKF2CO024LT 2СО 12A 24VDC
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Промежуточное реле Shenler RKF2CO024LT 2СО 12A 24VDC - миниатюрный размер, мощная коммутационная способность, высокая чувствительность. Реле имеет широкий диапазон вариантов и доступных опций. 2-х контактный с нагрузкой 12 А, постоянный ток с напряжением управления 24 В
Промежуточное реле Shenler RKF4CO012LT, 4CO, 6A(250VAC/30VDC), 12VDC, мех. индикация, тест-кнопка с блокировкой, LED.
Промежуточное реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.
Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока.
Области применения
Промежуточное реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.
Основные условия эксплуатации промежуточного реле
- Температурный диапазон -55 до 70 °С.
- Влажность воздуха до 85%.
- Рабочее положение в пространстве горизонтальное, либо вертикальное.
Промежуточное реле компании Shenler отличается продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
- Пластиковый фиксатор.
- Функция выталкивания.
- Нажимная тест-кнопка.
- LED индикатор.
- Дополнительные модули индикации/защиты AMD.
- Контактные выводы из серебряного сплава.
Информация для заказа
Конфигурация контактов:
- 2C (2CO)
- 4C (4CO)
Напряжение катушки
- 006~220: 6~220VDC
- 506~880: 6~380VAC
Опции:
- LT: Светодиод + тест кнопка
- LTD: Светодиод + тест кнопка + защитный гасящий диод (А1-/А2+)
- LTD1: Светодиод + тест кнопка + защитный гасящий диод (А1+/А2-)
- A: Позолоченные контакты (выбранная опция +А, т.е. LTA, LTDA)
- M: Специальная версия с нормированным коэффициентом срабатывания 0,65Un (только для катушки 220VDC)*
Технические характеристики
| Характеристики контактов | Тип контактной группы | 2C (2CO) | 4C (4CO) | |
| Номинальный ток / Номинальное напряжение | Резистивная нагрузка | 12A/250VAC, 30VDC | 6A/250VAC, 30VDC | |
| Индуктивная нагрузка | 1/3HP, 240VAC | 1/6HP, 240VAC | ||
| Макс. коммутируемая мощность | 3000VA, 360W | 1500VA, 180W | ||
| Мин. коммутируемая мощность | 170mW (17V/10mA); LTA:500mW (5V/100mA) | |||
| Сопротивление контакта | ≤50мΩ | |||
| Материал контакта | AgSnO2 | |||
| Электрический ресурс (110% Un, 55°C) | ≥20 x 104 (1800 цикл/час) | |||
| Электрический ресурс (норм. температура) | ≥40 x 104 (360 цикл/час) | |||
| Механический ресурс | ≥2000 x 104 (18000 цикл/час) | |||
| Напряжение втягивания (при 23°С) | DC: ≤75% (номинального напряжения), AC: ≤80% 50/60Гц (номинального напряжения) | |||
| Напряжение отпускания (при 23°С) | DC: ≥10% (номинального напряжения), AC: ≥30% 50/60Гц (номинального напряжения) | |||
| Максимально напряжение (при 23°С) | 110% (номинального напряжения) | |||
| Сопротивление изоляции | ≥1000МΩ (500VDC) | |||
| Рабочая мощность катушки | DC (W) | ~0.9 | ||
| AC (VA) | ~1.2 | |||
| Время срабатывания (при номинальном напряжении) | ≤20 мс | |||
| Время возврата (при номинальном напряжении) | ≤20 мс | |||
| Напряжение пробоя | Между открытыми контактами | 1000VAC/1 мин (ток утечки 1 mA) | ||
| Между полюсами | 2000VAC/1 мин (ток утечки 1 mA) | |||
| Между контактом и катушкой | 2000VAC/1 мин (ток утечки 1 mA) | |||
| Степень защиты корпуса | IP50 | |||
| Температура окружающей среды | -55~+70 °C | |||
| Влажность | 35%~85% относительной влажности | |||
| Атмосферное давление | 86~106KPa | |||
| Ударопрочность | 10G (ударный импульс полуволны: 11 мс) | |||
| Виброустойчивость | 10~55Гц двойная амплитуда: 1,0 мм | |||
| Способ монтажа | Для монтажа в колодках | |||
| Вес | 35г | |||
Технические характеристики катушки (23°C)
| Код катушки | 006 | 012 | 024 | 036 | 048 | 110 | 220 | ||
| Номинальное напряжение, VDC | 6 | 12 | 24 | 36 | 48 | 110 | 220 | ||
| Сопротивление катушки, Ω | 40 | 180 | 640 | 1500 | 2600 | 13000 | 42000 | ||
| Код катушки | 506 | 512 | 524 | 536 | 548 | 615 | 730 | 740 | 880 |
| Номинальное напряжение, VAC | 6 | 12 | 24 | 36 | 48 | 115 | 230 | 240 | 380 |
| Сопротивление катушки, Ω | 11.5 | 40 | 180 | 370 | 640 | 4430 | 16500 | 18790 | 42000 |
| Примечание: при напряжении катушки ≤110В сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110В сопротивление измеряется с допуском ±15%Ω | |||||||||
Условия эксплуатации
- Температурный диапазон -55 до 70 °С.
- Влажность воздуха до 85%.
- Рабочее положение в пространстве горизонтальное, либо вертикальное.
Промежуточное реле компании Shenler отличается продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
