Программируемый контроллер EKF F100-10-R
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

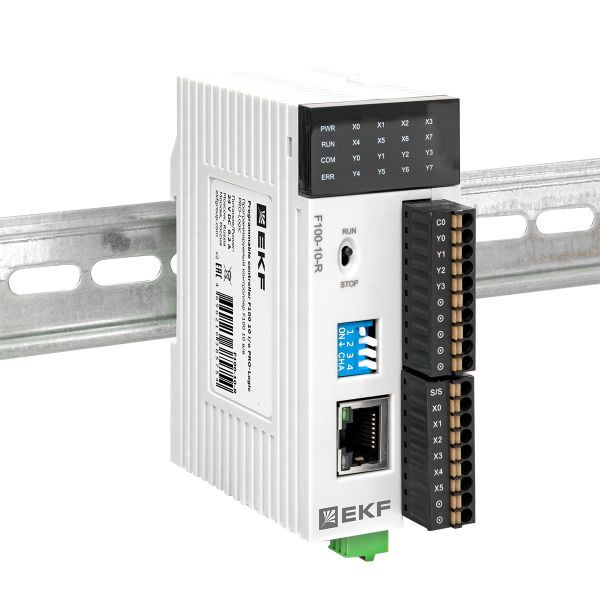

Контроллер F100-10-R серии PRO-Logic F100 от EKF предназначен для малых и средних систем автоматизации. Устройство имеет 6 дискретных входов, 4 релейных выходов. Оснащён процессором 2 МГц, памятью: flash 27,53 Кб с интерфейсами Ethernet, RS-485 и RS-232. Поддерживает протоколы Modbus TCP. Контроллер имеет расширенный температурный диапазон от 0 до +55 °C. Конструкция с креплением на DIN-рейку обеспечивает удобство монтажа.
Назначение:
Для малых и средних систем автоматизации. Применяется для генераторов, котельных, насосных станций, линий производства, вентиляции, отопления, освещения, канализации, умного дома, конвейера, компрессора, дозирования, фасовки, упаковки, очистки воды, системы безопасности, контроля доступа, теплицы, полива, холодильной установки, печи, зарядки электромобилей, диспетчеризации, телеметрии. Может использоваться в составе систем автоматизации с передачей данных по интерфейсам Ethernet, RS-485 и RS-232.
Преимущества контроллера Овен F100-10-R:
- процессор 2 МГц;
- flash-память 27,53 Кб;
- встроенные входы/выходы: 6 дискретных входов, 4 релейных выходов;
- интерфейсы Ethernet, RS-485, RS-232;
- расширенный температурный диапазон от 0 до +55 °C;
- поддержка протоколов Modbus TCP;
- монтаж на на DIN-рейку;
- степень защиты IP20;
- программируется в среде PRO-Logic master;
Технические характеристики контроллера Овен F100-10-R:
- Процессор: 2 МГц.
- Flash-память: 27,53 Кб.
- Напряжение питания: 24 В.
- Потребляемая мощность: 4,8 Вт.
- Дискретных входов (DI): 6.
- Релейных выходов: 4.
- Максимальный ток реле: 2 А.
- Ethernet: 1.
- RS-485: 1.
- Скорость RS-485: 1200 бит/с;2400 бит/с;4800 бит/с;9600 бит/с;14400 бит/с;19200 бит/с;28800 бит/с;38400 бит/с;57600 бит/с;115200 бит/с.
- RS-232: 1.
- Дисплей: Есть.
- Программное обеспечение: PRO-Logic master.
- Поддерживаемые протоколы: Modbus TCP.
- Степень защиты корпуса: IP20.
- Тип монтажа: На DIN-рейку.
- Диапазон рабочих температур: 0 до +55 °C.
- Относительная влажность воздуха: 5-95 %.
- Габаритные размеры: 40 мм × 95 мм × 79 мм мм.
- Масса: 0,23 кг.
- Средняя наработка на отказ: 100 000 ч.
- Средний срок службы: 10 лет.
Программирование:
Программируется в среде PRO-Logic master. Языки программирования стандарта IEC 61131-3 (ST, LD, FBD, SFC, IL). Проект загружается через интерфейсы Ethernet.
Поддерживаемые протоколы и технологии:
- Modbus TCP
Комплект поставки:
В комплект поставки входят Контроллер F100-10-R, паспорт изделия, руководство по эксплуатации, упаковка и лицензия на среду разработки.
Гарантийные обязательства:
Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Средний срок службы: 10 лет. Средняя наработка на отказ: 100 000 ч.
Технические характеристики
Питание
Потребляемая мощность (max) 4,8 ВтВычислительные ресурсы
Центральный процессор 2 МГц Объем флеш-памяти (тип памяти) 27,53 КбИнтерфейсы связи
Интерфейсы связи- Ethernet
- RS-485
- USB Device
- USB Type-C
Ethernet 100 Base-T
Количество портов Ethernet 100 Base-T 1 Поддерживаемые промышленные протоколы Ethernet 100 Base-T Modbus TCP Поддерживаемые прикладные протоколы Ethernet 100 Base-T NTPRS-485
Количество портов (типы сигналов) RS-485 1 Поддерживаемые протоколы RS-485- Modbus ASCII (Master/Slave)
- Modbus RTU (Master/Slave)
- 115200 бит/с
- 1200 бит/с
- 14400 бит/с
- 19200 бит/с
- 2400 бит/с
- 28800 бит/с
- 38400 бит/с
- 4800 бит/с
- 57600 бит/с
- 9600 бит/с
RS-232
Количество портов RS-232 1 Поддерживаемые протоколы RS-232- Modbus RTU (Master/Slave)
- Modbus ASCII (Master/Slave)
- 115200 бит/с
- 1200 бит/с
- 14400 бит/с
- 19200 бит/с
- 2400 бит/с
- 28800 бит/с
- 38400 бит/с
- 4800 бит/с
- 57600 бит/с
- 9600 бит/с
Общее
Назначение Для малых и средних систем автоматизации Применение- Для вентиляции
- Для генераторов
- Для диспетчеризации
- Для дозирования
- Для зарядки электромобилей
- Для канализации
- Для компрессора
- Для конвейера
- Для контроля доступа
- Для котельных
- Для линий производства
- Для лифта
- Для насосных станций
- Для освещения
- Для отопления
- Для очистки воды
- Для печи
- Для полива
- Для светофоров
- Для системы безопасности
- Для солнечных панелей
- Для телеметрии
- Для теплицы
- Для умного дома
- Для упаковки
- Для фасовки
- Для холодильной установки
- Для шлагбаума
Дискретные входы (DI)
Количество входов (дискретные входы (DI)) 6 Режимы работы (дискретные входы (DI)) Определение логического уровня Максимальный ток «логической единицы» (дискретные входы (DI)) 10 мА Напряжение «логической единицы» (дискретные входы (DI)) 20,4-28,8 В Подключаемые входные устройства (дискретные входы (DI)) Трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором Минимальная длительность импульса (дискретные входы (DI)) 0,8 мсБыстрые дискретные входы (FDI)
Максимальный ток «логического нуля» (быстрые дискретные входы (FDI)) 20,4-28,8 В Тип выхода Дискретный (DO) Тип контакта (дискретные выходы (DO) типа электромагнитное реле) Нормально-разомкнутый контакт Режимы работы (дискретные выходы (DO) типа электромагнитное реле) Переключение логического состоянияОтзывы
