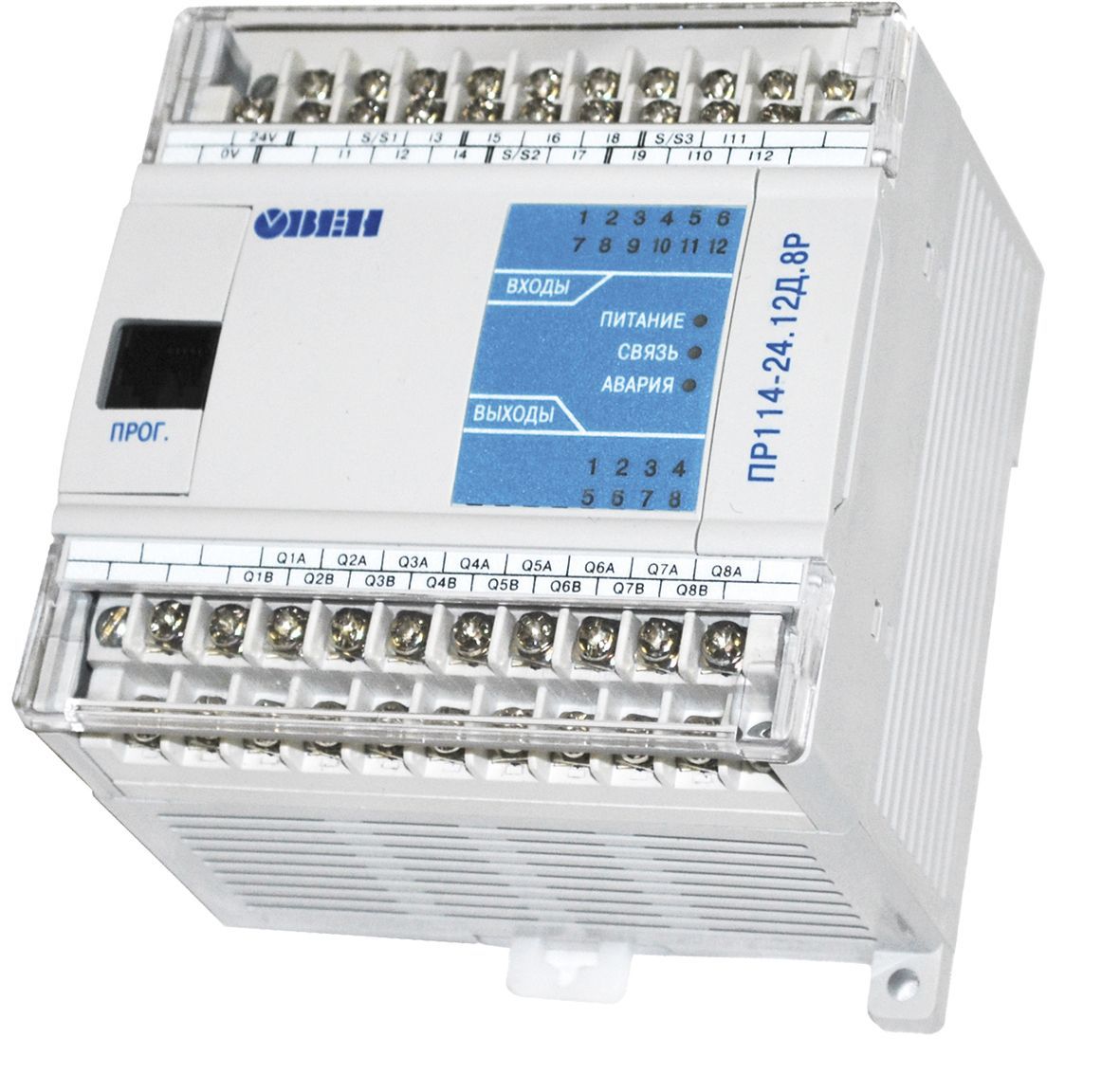

Реле программируемое Овен ПР114-224.8Д4А.РРРРИИИИ
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Для их замены подойдут более современные модели программируемых реле ПР100, ПР103, ПР200 и ПР205.
ОВЕН ПР114-224.8Д4А.РРРРИИИИ – это свободно программируемое устройство, которое не содержит в своей памяти заранее написанной программы. Алгоритм работы программируемого реле формируется непосредственно пользователем, что делает прибор универсальным и дает возможность широко использовать его в различных областях промышленности, сельском хозяйстве, ЖКХ и на транспорте. Тип выходов: электромагнитное реле/ЦАП "параметр - ток".
Программируемое реле ПР114-224.8Д4А.РРРРИИИИ представляет собой свободно программируемое устройство, которое не содержит в своей памяти заранее написанной программы. Алгоритм работы формируется непосредственно пользователем в среде OwenLogic, что делает прибор универсальным решением для построения простых локальных систем автоматизации в промышленности, сельском хозяйстве, ЖКХ и на транспорте. Устройство выпускалось согласно ТУ 4252-009-46526536-2015. С 1 июля 2024 года все модификации ПР114 сняты с производства. Для замены данной модели рекомендуется использовать усовершенствованные аналоги: ПР100-24.1208.03.1 (с интерфейсом RS-485) или ПР100-24.1208.03.0 (без интерфейса). При выборе аналога обращайте внимание: приборы ПР100 имеют встроенные часы реального времени, подключаются к ПК по USB без использования преобразователей и обладают расширенным функционалом (встроенный ПИД-регулятор, увеличенный объем Retain-памяти, большее количество функциональных блоков).
Данная модификация оснащена универсальным источником питания (от 24 В постоянного тока или 220 В переменного тока), 8 дискретными входами постоянного тока (=24 В), 4 аналоговыми входами (0…10 В / 4…20 мА), 4 релейными выходами и 4 аналоговыми выходами типа «И» (ЦАП «параметр – ток 4…20 мА»). Прибор не имеет дисплея и часов реального времени. Программирование осуществляется в среде OwenLogic (версия 1.13) на языке графических диаграмм FBD. Пользовательская программа записывается в энергонезависимую Flash-память. Для подключения к ПК и загрузки программы используется комплект для программирования ПР-КП10 или ПР-КП20 (приобретаются отдельно).
Расшифровка условного обозначения ПР114-224.8Д4А.РРРРИИИИ:
- ПР114 — программируемое реле с поддержкой аналоговых сигналов для локальных систем.
- 224 — номинальное напряжение питания: 110…220 В переменного тока или 24 В постоянного тока (универсальное питание).
- 8Д4А — 8 дискретных входов постоянного тока (=24 В) и 4 аналоговых входа (0…10 В / 4…20 мА).
- РРРРИИИИ — типы выходов (в строгой последовательности Р→К→С→Т→И→У): 4 выхода типа «Р» (электромагнитное реле) и 4 выхода типа «И» (ЦАП «параметр – ток 4…20 мА»).
- (без обозначения) — часы реального времени отсутствуют.
Технические характеристики программируемого реле Овен ПР114-224.8Д4А.РРРРИИИИ:
- Напряжение питания: переменный ток 90…265 В (номинальное 110…220 В, 47…63 Гц); постоянный ток 20…375 В (номинальное 24 В).
- Потребляемая мощность: не более 16 ВА.
- Встроенный источник питания (ВИП) для датчиков: есть, 24 ± 3 В, ток нагрузки до 140 мА.
- Гальваническая изоляция входа питания: есть. Электрическая прочность изоляции: 1500 В (между входом питания и другими цепями).
- Время включения прибора при питании от 24 В постоянного тока: не более 30 с.
- Дискретные входы (тип «Д»): 8 шт., =24 В, с групповой гальванической развязкой по 4 входа (1–4 и 5–8). Электрическая прочность изоляции: 1500 В.
- Входное сопротивление дискретных входов: 67 кОм. Предельное положительное входное напряжение: +36 В. Предельное отрицательное входное напряжение: –36 В.
- Аналоговые входы (тип «ДАТ»): 4 шт. Диапазон измерения: 0…10 В / 4…20 мА. Предел основной приведенной погрешности для сигналов 0…10 В: ± 0,5 %. Цена наименьшего значащего разряда: 2,7 мВ (0…10 В / 3700 ед.). Период обновления результатов измерения четырех каналов: не более 1 мс. Гальваническая развязка аналоговых входов: отсутствует.
- Дискретные выходы (тип «Р»): 4 шт. Тип выходного устройства — электромагнитное реле (нормально разомкнутые контакты). Коммутируемое напряжение: до 250 В переменного тока, до 30 В постоянного тока. Установившийся ток: 5 А при напряжении не более 250 В переменного тока и cos φ > 0,95, 3 А при напряжении не более 30 В постоянного тока. Допустимый минимальный ток нагрузки: 10 мА (при 5 В постоянного тока). Гальваническая развязка дискретных выходов: индивидуальная. Электрическая прочность изоляции: 1500 В.
- Аналоговые выходы (тип «И»): 4 шт. Тип выходного устройства — ЦАП «параметр – ток 4…20 мА». Разрядность ЦАП: 12 бит. Сопротивление нагрузки: не более 600 Ом. Предел основной приведенной погрешности: ± 0,5 %.
- Электрический ресурс реле, не менее: 200 000 циклов. Механический ресурс реле, не менее: 5 000 000 циклов.
- Интерфейс программирования: UART. Сетевые параметры фиксированные: скорость обмена — 9600 бит/с, длина слова данных — 8 бит, контроль четности — нет, количество стоп-бит — 1.
- Сетевой обмен: протоколы Modbus-RTU (Slave) и Modbus-ASCII (Slave) при подключении модуля интерфейсного ПР-МИ485 (приобретается отдельно).
- Среда программирования: OwenLogic (версия 1.13).
- Количество функциональных блоков (ФБ) в программе, среднее: 500.
- Объем Retain-памяти: 136 байт. Память ПЗУ: 16384 байт. Память ОЗУ: 2560 байт.
- Время цикла, не менее: 1 мс.
- Часы реального времени: отсутствуют.
- Индикация состояния входов/выходов: светодиодная, на передней панели (входы 1…12, выходы 1…8, питание, связь, авария).
- Тип корпуса: для крепления на DIN-рейку (35 мм).
- Габаритные размеры: 110 × 73 × 96 мм.
- Степень защиты корпуса: IP20.
- Масса прибора, не более: 0,6 кг.
- Средний срок службы: 8 лет.
Условия эксплуатации и меры безопасности:
- Температура окружающего воздуха: от –20 до +55 °С.
- Относительная влажность воздуха: от 5 до 95 % (без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря: не более 2000 м.
- Климатическое исполнение: группа В4 по ГОСТ Р 52931-2008 и категория УХЛ4 по ГОСТ 15150-69.
- Устойчивость к механическим воздействиям: группа исполнения N1 по ГОСТ Р 52931-2008 (частота вибрации от 10 до 55 Гц).
- Устойчивость к воздействию атмосферного давления: группа Р1 по ГОСТ Р 52931-2008.
- Класс защиты от поражения электрическим током: II по ГОСТ 12.2.007.0-75.
- На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Приборы должны устанавливаться в щитах управления, доступных только квалифицированным специалистам.
- Любые подключения к прибору и работы по его техническому обслуживанию производятся только при отключенном питании прибора и питании подключенных к нему устройств.
- Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора.
- Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.
Особенности устройства:
- Свободно программируемое реле без заранее записанного алгоритма. Универсальность применения достигается за счет создания пользовательской программы в среде OwenLogic (язык FBD, до 500 функциональных блоков).
- Универсальный источник питания, позволяющий использовать как переменное напряжение 110…220 В, так и постоянное 24 В (диапазон 20…375 В).
- Возможность подключения до 4 аналоговых датчиков с унифицированными сигналами 0…10 В или 4…20 мА.
- Наличие 4 аналоговых выходов 4…20 мА (ЦАП) для управления исполнительными механизмами с токовым управлением.
- Встроенный источник питания 24 В, 140 мА для питания внешних датчиков.
- Крепление на DIN-рейку (35 мм). Светодиодная индикация состояния входов/выходов на передней панели.
- Возможность подключения к сети Modbus RTU/ASCII в режиме Slave (требуется модуль ПР-МИ485, приобретается отдельно).
- Энергонезависимая память (Retain-память 136 байт) для хранения состояния внутренних переменных при отключении питания.
- Для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления: насосные станции, системы контроля доступа и релейной защиты, конвейерные системы, управление технологическим оборудованием (станки, прессы), вентиляция и отопление.
Монтаж и подключение:
Монтаж должен производиться обученным специалистом при отключенном питании прибора и всех подключенных к нему устройств. Устройство следует монтировать в специализированных шкафах на DIN-рейку 35 мм. Для подключения дискретных датчиков с питанием 24 В используются входы типа «Д» (контакты 5-14, 21-24). Подключение аналоговых датчиков 0…10 В или 4…20 мА осуществляется к входам типа «ДАТ» (контакты 15-20). Подключение нагрузки к релейным выходам (тип «Р») и аналоговым выходам (тип «И») производится по схемам из руководства по эксплуатации. Для записи пользовательской программы прибор подключается к ПК через комплект для программирования ПР-КП10 или ПР-КП20 (приобретаются отдельно).
Комплект поставки:
- Программируемое реле ПР114-224.8Д4А.РРРРИИИИ — 1 шт.
- Комплект клеммных соединителей — 1 к-т.
- Паспорт и руководство по эксплуатации (краткое) — 1 экз.
- Гарантийный талон — 1 экз.
Комплект для программирования ПР-КП10 или ПР-КП20, модуль интерфейсный ПР-МИ485 для работы в сети Modbus приобретаются отдельно.
Гарантийные обязательства:
Изготовитель — Овен — гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Гарантийный срок хранения — 3 года со дня выпуска предприятием-изготовителем.
Технические характеристики
- 12-30 В
- 230 В
- 24 В
Дисплей
Светодиоды ЕстьИнтерфейсы
Поддерживаемые промышленные протоколы Ethernet 100 Base-T- Modbus ASCII (Slave)
- Modbus RTU (Slave)
Вычислительные ресурсы
Среда программирования Owen Logic Конфигурирование UART Объем флеш-памяти (тип памяти) 16384 байт Объем Retain-памяти (тип памяти) 136 байт Объем оперативной памяти (тип памяти) 2560 байт Объем постоянной памяти (тип памяти) 16384 байт Время выполнения пустого цикла (стабилизированное) 1 мс Тип входа Дискретный (DI)Характеристики дискретных входов (DI)
Количество входов (дискретные входы (DI)) 8 Тип входов (дискретные входы (DI)) Дискретный (Д) Подключаемые входные устройства- Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
- Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Характеристики аналоговых входов (AI)
Количество входов (аналоговых входов (AI)) 4 Тип входов (аналоговые входы (AI)) Аналоговый (ДАТ) Подключаемые сигналы (аналоговые входы (AI)) 0-10 В Напряжение "логической единицы" (аналоговые входы (AI)) 0-10 В Напряжение "логического нуля" (аналоговые входы (AI)) 0-10 В Тип выходов Дискретный (DO)Характеристики дискретных выходов (DO)
Количество дискретных выходов DO 4 Тип выхода (дискретных выходов (DO))- Контакты электромагнитного реле (Р)
- ЦАП «параметр – ток» (И)
Характеристики аналоговых выходов (AO)
Количество аналоговых выходов 4 Тип аналоговых выходов Аналоговый (AO) Подключаемые сигналы (аналоговые выходы AI) 4-20 мА Номинальное напряжение- 12-30 В
- 230 В
- 24 В
Общее
Диапазон переменного напряжения 90-264 В Диапазон постоянного напряжения 20-375 В Минимальное время цикла 1 мс Часы реального времени Нет Применение- Вентиляция
- Водоочистка
- Водоподготовка
- Насосные группы
- Отопление
Для дискретных входов DI
Напряжение «логической единицы» (дискретные входы (DI)) 15-30 В Ток «логической единицы» дискретных входов DI 2-4 мА Напряжение «логического нуля» (дискретные входы (DI)) От -3 до +5 В Ток «логического нуля» дискретных входов DI 0-0,1 мА Максимальный ток дискретного входа, мА не более 4 мАДля аналоговых входов (AI)
Разрешающая способность АЦП аналоговых входов (AI) 12 бит Предельное положительное входное напряжение, для режима дискретного входа и датчика 0…10 В 36 В Входное сопротивление для режима 0…10 В, не менее 67 кОм Входной ток в режиме дискретного входа 1-2,7 мА Период обновления результатов измерения восьми каналов аналоговых входов (AI), мс, не более 1 мс Работа в дискретном режиме (аналогового входа AI) ДаДля дискретных выходов (DO)
Тип коммутируемого сигнала дискретных выходов (DO)- Переменный ток
- Постоянный ток
Для аналоговых выходов (AO)
Напряжение питания аналоговых выходов (AO) 12-30 В Диапазон генерации тока аналоговых выходов (AO) 4-20 мА Сопротивление нагрузки для режима аналоговых выходов (AO): 4...20 мА 1 кОм Встроенный источник питания Есть Поддерживаемые языки- Английский
- Русский
Схемы и чертежи
Все модификации и цены
|
12 входов из которых 4 могут работать как аналоговые/ 4 дискретных + 4 заказанных выходов |
||
| ПР114-224.8Д4А.РРРРхххх | Универсальный блок питания 24В постоянного и 220В переменного тока | |
| ПР114-224.8Д4А.РРРРхххх-Ч | Универсальный блок питания 24В постоянного и 220В переменного тока, имеются часы реального времени | |
Документация и ПО
Подключение
|
Подключение входов
|
Подключение выходов
|
