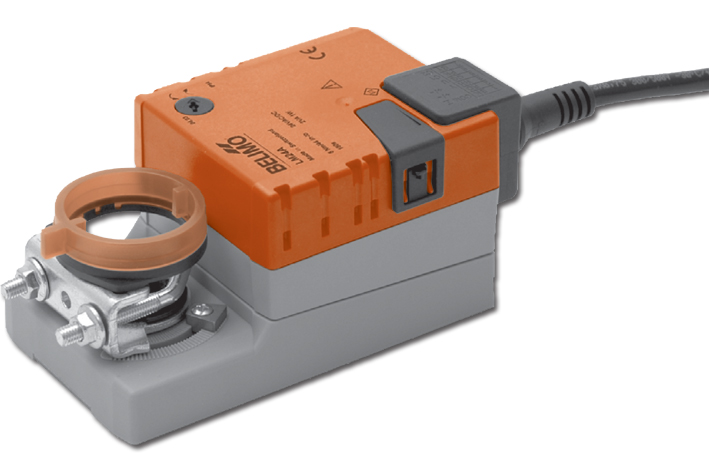

Привод воздушной заслонки, ручное управление кнопкой с самовозвратом Belimo LM230ASR
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
* Цена указана с учетом максимальной скидки (зависит от объема закупки)
Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
- Для управления воздушными заслонками площадью приблиз. До 1 м ²
- Крутящий момент 5 Нм
- Номинальное напряжение 100…240 В ~
- Управление: плавная регулировка 0… 10 В=, обратная связь 2…10 В =
Указания по безопасности
- Не разрешается применение электропривода в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
- Кабель не может быть отсоединен от устройства.
- При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока
- Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
Особенности изделия
| Принцип действия |
Электропривод управляется стандартным управляющим сигналом 0…10 В =. |
| Простая установка | Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода. |
| Ручное управление |
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления) |
|
Настраиваемый угол поворота |
Угол поворота настраивается при помощи механических упоров. |
|
Высокая функциональная надежность |
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений. |

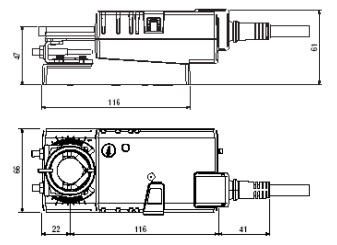

Габаритные размеры
 |
 |
Технические характеристики
| Электрические параметры | Номинальное напряжение | 100…240 В ~ 50/60 Гц |
| Диапазон номинального напряжения |
85…265 В ~ |
|
| Расчетная мощность | 4 ВА | |
|
Потребляемая мощность: во время вращения в состоянии покоя |
1,8 Вт 1 Вт |
|
|
Соединение: - питание - управление |
Кабель: 1 м , 2 х 0.75 мм ² 1 м , 4 х 0.75 мм ² |
|
| Функциональные данные |
Крутящий момент (номинальный) |
Мин. 5 Нм при номинальном напряжении |
|
Управление: - Управляющий сигнал Y - Рабочий диапазон |
0…10 В=, типовое входное сопротивление 100 кОм 2…10 В= |
|
|
Обратная связь (измеряемое напряжение) |
2…10 В=, макс. 1 мА |
|
|
Ровность хода |
± 5 % |
|
|
Направление вращения |
Реверсивное за счет переключателя 1/0 |
|
|
Направление вращения при Y=0В |
В положении переключения 0 |
|
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка | |
| Угол поворота | Макс. 95°  , ограничение с двух сторон при помощи настраиваемых механических упоров |
|
|
Время поворота |
150 с |
|
|
Уровень шума: |
Макс. 35 дБ |
|
|
Индикация положения |
Механический указатель, съемный |
|
| Безопасность | Класс защиты | II все изолировано |
| Степень защиты корпуса | IP54 в любом положении установки | |
| Температура окружающей cреды | –30° ... +50 °C | |
| Температура хранения | –40° ... +80 °C | |
| Влажность окружающей среды | 95% отн., не конденсир. | |
| Техническое обслуживание | Не требуется | |
| Вес | 700 г |
соотв. 1
Документация и ПО

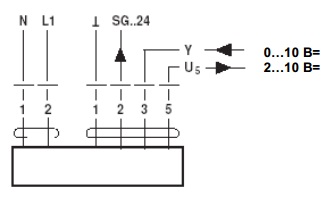

Подключение
