Привод для установки на шаровой кран Belimo NR24A-S
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
* Цена указана с учетом максимальной скидки (зависит от объема закупки)
Поворотный электропривод для 2-х и 3-х ходовых шаровых кранов
• Крутящий момент 10 Нм
• Номинальное напряжение 24 В ~/=
• Управление откр./закр. или 3-позиционное
• 1 встроенный вспомогательный переключатель
Особенности изделия
Управление.
По 2-проводной или 1-проводной схеме.
Простая установка при помощи одного винта.
Положение установки по отношению к крану может выбираться с шагом 90°.
Ручное управление.
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Настройка угла поворота осуществляется с помощью механических упоров.
Высокая функциональная надежность.
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.
Гибкая система сигнализации.
Электроприводы NR…-S оснащены одним настраиваемым 0…100% переключателем.

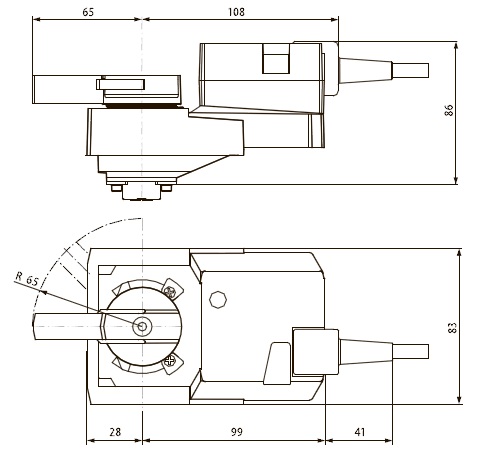

Габаритные размеры
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 24 В~ 50/60 Гц / 24 B= |
| Диапазон номинального напряжения | 19,2…28,8 В ~ / 21,6…28,8 В= |
| Расчетная мощность | 3,5 ВА |
|
Потребляемая мощность: — во время вращения — в состоянии покоя |
1,5 Вт при номинальном крутящем моменте 0,2 Вт |
|
Соединение Двигатель Вспом. перекл. |
Кабель: 1 м , 3×0,75 мм2 Кабель: 1 м , 3×0,75 мм2 |
| Вспомогательный переключатель | 1×ОСДП , 1 мА…3(0,5) А, 250 В~ (настраиваемый 0…100% ) |
| Параллельное подключение | Есть (с учетом мощностей) |
| Крутящий момент (номинальный) | Мин. 10 Нм при номинальном напряжении |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Время поворота | 90 с / 90 ° |
| Уровень шума | Макс. 35 дБ |
| Индикация положения | Механическая |
| Класс защиты | III для низких напряжений |
| Степень защиты корпуса | IP54 |
| Температура окружающей среды | 0…+50 °С |
| Температура теплоносителя |
+5…+120 °С (в шаровом кране ) –10 °С с подогревом штока крана |
| Температура хранения | –40…+80 °С |
| Влажность окружающей среды | 95% отн., не конденсир |
| Техническое обслуживание | Не требуется |
| Вес | ≈ 800 г |
Документация и ПО

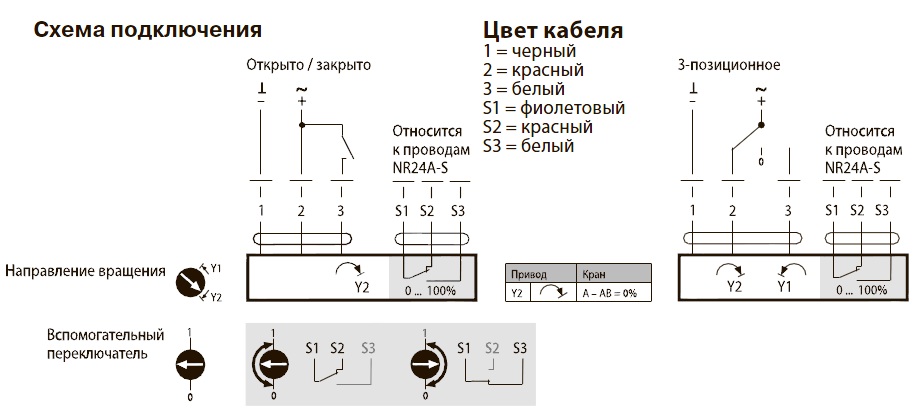

Подключение
