Привод для установки на седельный клапан Belimo LV24A-TPC

Электропривод для 2- и 3-ходовых седельных клапанов.

• Действующее усилие 500 Н
• Номинальное напряжение 24 В~/=

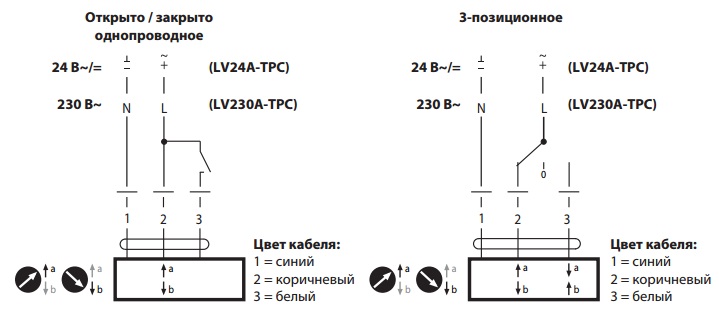

• Управление: открыто/закрыто, 3-поз.
• Ход штока 15 мм

Особенности изделия

Прямая установка.
Простая прямая установка с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление.
Возможно ручное управление с помощью кнопки на корпусе привода - временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается когда ключ вращается по часовой стрелке.

Высокая функциональная надежность.
Электропривод защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений.

Комбинация электропривод/клапан.
Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения.
Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение.
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него приводом — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения.
При пуске переключатель направления хода штока переключает направление хода в нормальный режим.

Электрические аксессуары.
Вспомогательные переключатели S2A-H.

Указания по безопасности

• Электропривод разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
• Направление движения штока может быть изменено только квалифицированным персоналом, так как является критичным , особенно с точки зрения замораживания системы.
• Устройство содержит электрические и электронные компоненты, запрещенные к утилизации вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.

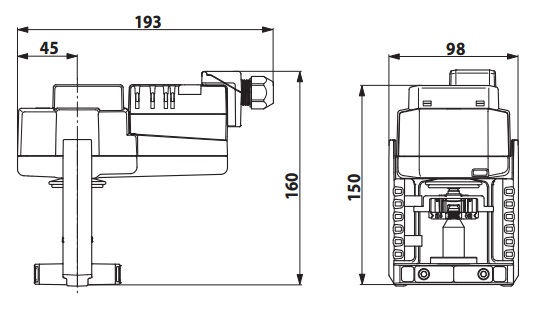

Габаритные размеры
