Преобразователь гидростатического давления ОВЕН ПД100-ДГ0,04-137-0,5.5

Name: Преобразователь гидростатического давления ОВЕН ПД100-ДГ0,04-137-0,5.5
Brand: ОВЕН
SKU: 37244
Availability: InStock

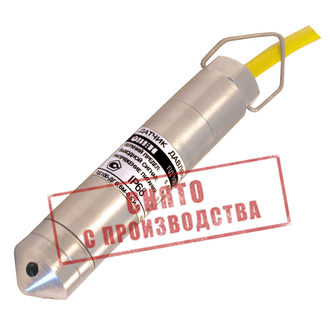

Преобразователь гидростатического давления ОВЕН ПД100-ДГ0,04-137-0,5.5 фото

Нет в наличии

К сравнению

По запросу

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 37244

Погружные гидростатические уровнемеры серии ОВЕН ПД100-ДГ предназначены для непрерывного преобразования гидростатического давления измеряемой среды (давления столба жидкости) в унифицированный сигнал постоянного тока 4…20 мА (ГОСТ 26.011-80).

Категории

Тип измеряемого давления

гидростатистическое (ДГ)

Сигнал

4-20 мА

Давление

0,04 Мпа

Длина встроенного кабеля

5М

Нет в наличии

К сравнению

По запросу

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Датчики гидростатического давления применяются для измерения уровня жидкости погружным способом в системах КНС, водонапорных башнях, приемных емкостях и т.д.

В настоящее время предлагается следующая модель преобразователя:

ОВЕН ПД100-ДГ Х-137-Х.Х представляет собой преобразователь с измерительной мембраной из нержавеющей стали, сенсором на основе технологии КНК (см. Общая информация) и встроенным кабелем с капилляром для связи с атмосферой. Необходимая длина встроенного кабеля указывается при заказе.

Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка КК-01.

Основные характеристики преобразователя

измерение гидростатического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (вода, конденсат, различные жидкости, стоки и т.п.)
преобразование давления в унифицированный сигнал постоянного тока 4...20 мА
верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
перегрузочная способность 200% от ВПИ
основная приведенная погрешность – 0,5; 1,0 % ВПИ
степень защиты корпуса датчика давления – IP68
помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

Габариты

Датчик гидростатического давления ПД100-ДГ

Комплектация

Преобразователь давления ПД100-ДГ
Паспорт
Руководство по эксплуатации
Гарантийный талон

Документация

Сертификат соответствия ГАЗПРОМСЕРТ для ПД100

Сертификат средств измерений ПД100 (Беларусь)

Декларация о соответствии на ПД100

Сертификат средств измерений ПД100 (Казахстан)

Гигиенический (пищевой) сертификат на ПД100

Разрешение Ростехнадзора на ПД100

Сертификат средств измерений ПД100 (Россия)

Руководство по эксплуатации ПД100 (Общее руководство по эксплуатации на датчики ПД100-хх)

Краткое руководство ПД100-ДГ

Другие товары из этой категории

Датчик преобразователь давления Овен ПД100И-ДИ0,01-181-0,25 [М23]

В наличии

К сравнению

По запросу

Датчик преобразователь давления Овен ПД100И-ДИ0,01-171-0,25 [М23]

В наличии

К сравнению

По запросу

Датчик преобразователь давления Овен ПД100И-ДВ0,025-111-1,5 [М23]

В наличии

К сравнению

По запросу

Датчик преобразователь давления Овен ПД150И-ДД2,5К-899-1,0-1-Р

В наличии

К сравнению

По запросу

Датчик преобразователь давления Овен ПД150-ДИ2,5К-899-1,0-1-Р-R

В наличии

К сравнению

По запросу

ПД180 датчик преобразователь давления с вольтовым выходом и энергосберегающим исполнением для вентиляционных систем и автономных установок с низким энергопотреблением ОВЕН ПД180-ДИ0,16-0,5-ST-02-У2-А1

В наличии

К сравнению

13 420.00 ₽

В наличии

К сравнению

13 420.00 ₽

В наличии

К сравнению

13 420.00 ₽

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

Выходной сигнал (ГОСТ 26.011)	4...20 мА постоянного тока
Диапазон рабочих температур измеряемой среды, °С	0…+40
Диапазон рабочих температур окружающего воздуха, °С	–40…+80
Пределы допустимой основной погрешности измерения, % не более	±0,5	±1,0
Пределы допустимой температурной погрешности измерения в диапазоне +4…+70 °С, %/°С не более	±0,025	±0,05
Напряжение питания постоянного тока, В	12…36
Сопротивление нагрузки, Ом	0…1,0 кОм (в зависимости от напряжения питания)
Устойчивость к механическим воздействиям (ГОСТ Р 52931-2008)	группа исполнения V3
Степень защиты корпуса датчиков давления (ГОСТ 14254-96)	IP68
Потребляемая мощность, Вт не более	0,8
Среднее время наработки на отказ, ч не менее	500 000
Средний срок службы, лет не менее	12

Название статьи	Краткое описание	Используемые приборы
Автоматизация управления насосами по уровню в РЧВ через GSM-канал	Компания «УралАвтоматика» (г. Уфа) выполнила на базе приборов ОВЕН работы по автоматизации управления скважинными насосами по уровню в РЧВ через GSM-канал в поселке Шамонино Республики Башкортостан.	ИП320, ПЛК100, БП14, БСФ, МВ110-224.2А, ПЛК110, МК110-224.8Д.4Р, ПМ01, АС5, БП30, 2ТРМ1
Диспетчеризация РЧВ через Интернет с применением приборов ОВЕН	Компания «УралАвтоматика» (г. Уфа) выполнила на базе приборов ОВЕН работы по диспетчеризации резервуаров чистой воды (РЧВ) через интернет в селе Иглино Республики Башкортостан.	ИП320, ПЛК100, МВ110-224.2А, ПМ01, БП04, БП60, 2ТРМ1

Верхний диапазон измерения, МПа	0,01	0,016	0,025	0,04	0,06	0,1	0,16	0,25	0,4	0,6	1,0
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2	1,0	1,0	1,0	2,0	2,0
