Погружные гидростатические уровнемеры серии ОВЕН ПД100-ДГ предназначены для непрерывного преобразования гидростатического давления измеряемой среды (давления столба жидкости) в унифицированный сигнал постоянного тока 4…20 мА (ГОСТ 26.011-80).
Датчики гидростатического давления применяются для измерения уровня жидкости погружным способом в системах КНС, водонапорных башнях, приемных емкостях и т.д.
В настоящее время предлагается следующая модель преобразователя:

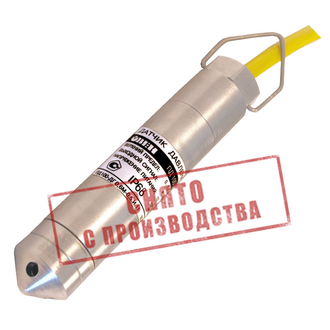

ОВЕН ПД100-ДГ Х-137-Х.Х представляет собой преобразователь с измерительной мембраной из нержавеющей стали, сенсором на основе технологии КНК (см. Общая информация) и встроенным кабелем с капилляром для связи с атмосферой. Необходимая длина встроенного кабеля указывается при заказе.
Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка КК-01.
Основные характеристики преобразователя
- измерение гидростатического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (вода, конденсат, различные жидкости, стоки и т.п.)
- преобразование давления в унифицированный сигнал постоянного тока 4...20 мА
- верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
- перегрузочная способность 200% от ВПИ
- основная приведенная погрешность – 0,5; 1,0 % ВПИ
- степень защиты корпуса датчика давления – IP68
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522
Габариты
 |
| Датчик гидростатического давления ПД100-ДГ |
|
Комплектация
- Преобразователь давления ПД100-ДГ
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Документация
Сертификат соответствия ГАЗПРОМСЕРТ для ПД100
Сертификат средств измерений ПД100 (Беларусь)
Декларация о соответствии на ПД100
Сертификат средств измерений ПД100 (Казахстан)
Гигиенический (пищевой) сертификат на ПД100
Разрешение Ростехнадзора на ПД100
|
Выходной сигнал (ГОСТ 26.011)
|
4...20 мА постоянного тока
|
|
Диапазон рабочих температур измеряемой среды, °С
|
0…+40
|
|
Диапазон рабочих температур окружающего воздуха, °С
|
–40…+80
|
|
Пределы допустимой основной погрешности измерения, % не более
|
±0,5
|
±1,0
|
|
Пределы допустимой температурной погрешности измерения в диапазоне +4…+70 °С, %/°С не более
|
±0,025
|
±0,05
|
|
Напряжение питания постоянного тока, В
|
12…36
|
|
Сопротивление нагрузки, Ом
|
0…1,0 кОм (в зависимости от напряжения питания)
|
|
Устойчивость к механическим воздействиям (ГОСТ Р 52931-2008)
|
группа исполнения V3
|
|
Степень защиты корпуса датчиков давления (ГОСТ 14254-96)
|
IP68
|
|
Потребляемая мощность, Вт не более
|
0,8
|
|
Среднее время наработки на отказ, ч не менее
|
500 000
|
|
Средний срок службы, лет не менее
|
12
|
|
Верхний диапазон измерения, МПа
|
0,01
|
0,016
|
0,025
|
0,04
|
0,06
|
0,1
|
0,16
|
0,25
|
0,4
|
0,6
|
1,0
|
|
Максимальное давление перегрузки, МПа
|
0,07
|
0,07
|
0,07
|
0,2
|
0,2
|
0,2
|
1,0
|
1,0
|
1,0
|
2,0
|
2,0
|
примечание – при обозначении преобразователя, ВПИ указывается в МПа, однако датчик калибруется в метрах водяного столба.
