Преобразователь частоты Веспер EI-9011 EI-9011-001H

Name: Преобразователь частоты Веспер EI-9011 EI-9011-001H
Brand: Веспер
SKU: EI-9011-001H
Price: 59373 RUB
Availability: InStock

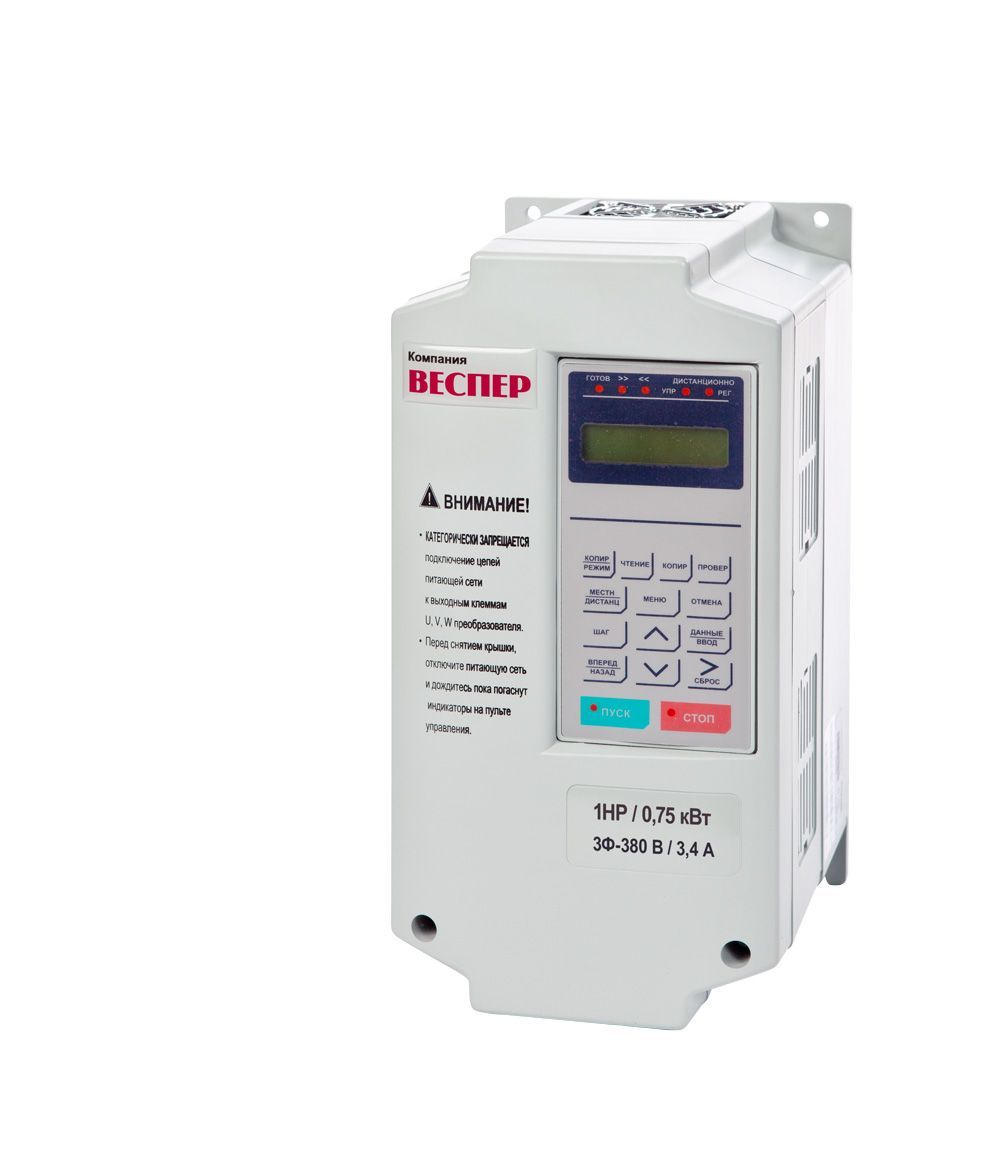

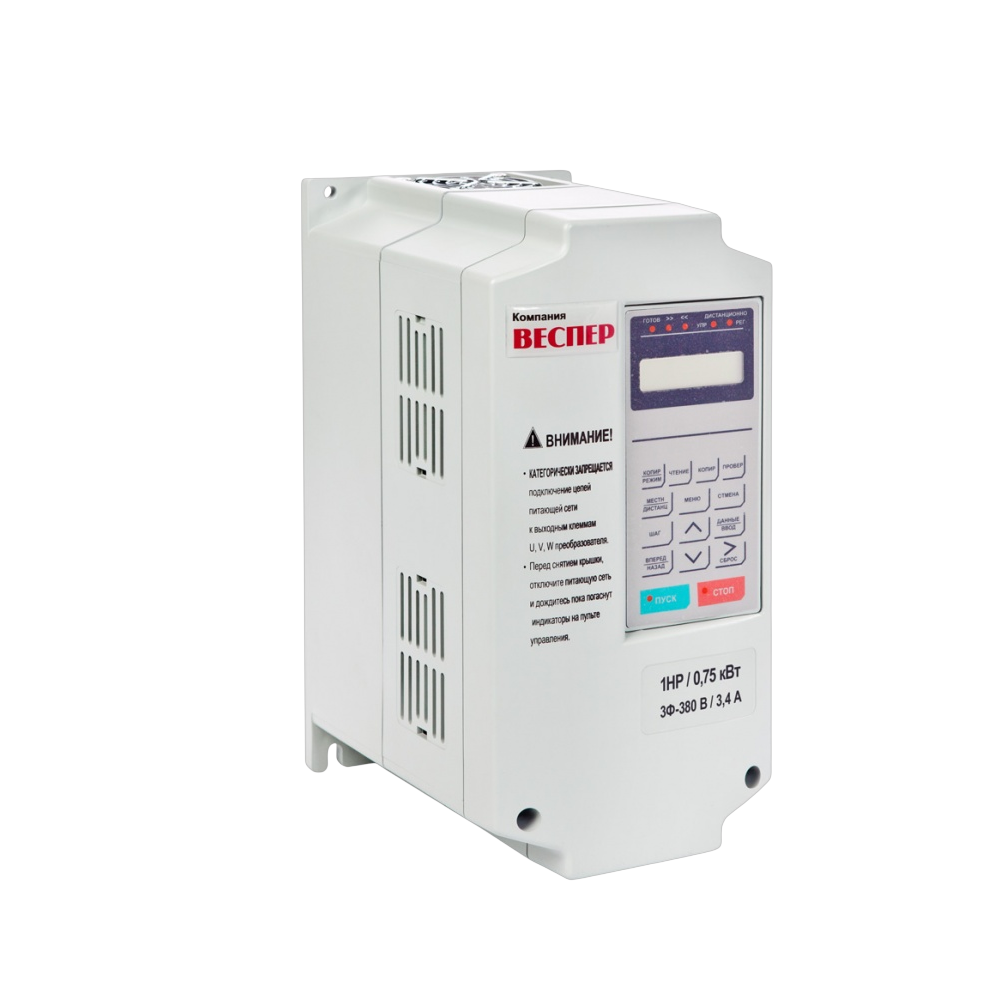

Преобразователь частоты Веспер EI-9011 EI-9011-001H фото

В наличии

К сравнению

59 373.60 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул EI-9011-001H

Предлагаем эффективный частотный преобразователь для крана, лифта, производственных линий и прочего оборудования, для которого характерны увеличенные переменные нагрузки при высокой точности поддержания заданной скорости вращения в моменты запуска и остановки. Устройство Веспер EI-9011-001H 0,75 кВт 380В векторного типа дает возможность гибкого управления скоростью вращения, управления моментом, позволяя добиться максимального раскрытия потенциала электродвигателя и его надежную защиту.

Категории

В наличии

К сравнению

59 373.60 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Преобразователь частоты Веспер EI-9011 EI-9011-001H предназначен для высокоэффективного управления скоростью асинхронных электродвигателей мощностью 0.75 кВт в системах кранов, подъемников, лифтов, экструдеров, станков и центрифуг. Модель построена на базе технологии векторный без обратной связи (svc), обеспечивая точный контроль скорости и крутящего момента при изменяющихся нагрузках.

Назначение:

Применяется для управления кранов, подъемников, лифтов, экструдеров, станков и центрифуг, обеспечивая плавный пуск и защиту оборудования.

Технические характеристики прибора EI-9011:

Номинальная мощность двигателя: 0.75 кВт.
Номинальный выходной ток: 3,4 А.
Входное напряжение: 380-460 В.
Способ управления: векторный без обратной связи.
Максимальная выходная частота: до 400 Гц.
Интерфейс: RS-485 (Modbus RTU).
Степень защиты: IP20.
Рабочая температура: от -10 до +50 °C.
Вес: 4 кг.

Комплект поставки EI-9011:

преобразователь частоты, руководство по эксплуатации, комплект монтажных креплений.

Технические характеристики
Интерфейсы связи	RS-485
Тип тока	Переменный (AC)
Страна производства	Россия
Взрывозащищенность	Нет
Монтаж	Настенный, Фланцевый
Материал	Металл;Пластик
Мощность	0,75 кВт
Модель	EI-9011
Количество фаз	Трехфазный
Степень защиты	IP20
Рабочая температура	От -10 до +50 C
Тип	Силовой
Вес	4 кг
Номинальный ток	3,4 А
Тип двигателя	Асинхронный
Алгоритм управления	Векторный без обратной связи (SVC)
Напряжение сети	380-460 В
Выходное напряжение	0-380 В
Частота на выходе (max)	400 Гц
Цифровые входы	8 программируемых входов с частотой до 1 кГц
Аналоговые входы	3-канальный 0-10 В/от -10 В до 10 В (клемма 13), 4-20 мА (клемма 14), 0-10 В/от -10 В до 10 В (клемма 16)
Аналоговые выходы	2-канальный 0-10 В/от -10 В до 10 В (клемма 21, клемма 23)
Релейные выходы	3-канальный 3A/AC 250 В, 1A/DC 30 В (RO1, RO2, RO3)
Транзисторный выход	1 выход с открытым коллектором (ОК) до 1 кГц
Встроенные регуляторы	Встроенный ПЛК, ПИД-регулятор
Перегрузочная способность	150 % - в течение 60 секунд, 180 % - в течение 10 секунд
Сечение подключаемого кабеля, max	1,5 мм2
Протоколы	Modbus RTU
Входное напряжение	380-440 В
Выходная мощность	0,75 кВт
Входной ток	3,91 А
Выходной ток	3,4 А
Перегрузочная способность (постоянный момент на валу)	150 % - в течение 60 секунд, 180 % - в течение 3 секунд
Выходная мощность (постоянный момент на валу)	0,75 кВт
Выходной ток (постоянный момент на валу)	2,5 А
Тормозной прерыватель	Есть
Панель оператора	Есть
Локальная панель оператора	Монитор параметров, Настройка, Отображение кода ошибки
Встроенный тормозной модуль	Есть
Тип сигнала на входе	Унифицированный
Тип сигнала на выходе	Унифицированный
Возможность и способ конфигурирования	Интерфейс RS-485, Кнопки и дисплей, Настройка параметров
Гальваническая развязка вход-выход	Есть
Количество выходов сигнализации	1
Параметры реле сигнализации	1 А при 30 В постоянного тока, 3 А при 250 В переменного тока
Допустимый диапазон напряжений питания	380 В-440 В
Импульсный вход	1
Высота	278 мм
Ширина	138 мм
Глубина	180 мм
Применение	Для кранов, Для лифтов, Для подъемников, Для станков, Для центрифуг, Для экструдеров

Спецификация EI-9011 класс 380 В

Модель преобразователя частоты EI-9011

001H

002H

003H

005H

007H

010H

015H

020H

025H

030H

040H

050H

Номинальная выходная мощность (мощность применяемого электродвигателя), кВА

1,1

1,5

2,2

3,7

5,5

7,5

18,5

Выходные
параметры

Полная мощность преобразователя, кВА

7,5

Номинальный выходной ток, А

3,4

4,8

6,2

Максимальное выходное напряжение

Трехфазное 380/400/415/440/460 В (пропорционально входному напряжению)

Максимальная выходная частота

400 Гц

Источник питания

Номинальное входное напряжение (частота)

Трехфазное 380/400/415/440/460 В 50/60 Гц

Допустимые колебания входного напряжения (частоты)

+10%, -15% (±5%)

Характеристики
цепи управления

Метод управления

Синусоидальная широтно-импульсная модуляция

Стартовый крутящий момент

150% при 1 Гц (150% при 0 об/мин с импульсным датчиком вращения)

Диапазон управления скоростью

1:100 (1:1000 с использованием импульсного датчика вращения)

Точность управления скоростью

±0,2% (±0,02% с использованием импульсного датчика вращения)

Полоса пропускания ПИД-регулятора по скорости

5 Гц (30 Гц с использованием импульсного датчика)

Ограничение крутящего момента

Определяется уставкой для каждого из четырех квадрантов

Точность по моменту

±5%

Полоса пропускания ПИД-регулятора по моменту

20 Гц (40 Гц с использованием импульсного датчика вращения)

Диапазон управления по частоте

от 0,1 до 400 Гц

Точность частотных режимов

Цифровая команда:±0,01% (от -10 С° до +40 С°)

Аналоговая команда:±0,1% (при 25 С° ±10 С°)

Разрешение по заданию частот

Опорный цифровой сигнал: ±0,01 Гц

Опорный аналоговый сигнал: ±0,03 Гц/ 60 Гц (11 бит+код)

Разрешение по выходной частоте

0,01 Гц

Запас по перегрузке

150% от номинального выходного тока в течении 1 мин

Сигнал задания частоты

-10...+10; 0...+10 В; 4...20 мА

Время разгона/торможения

от 0,01 до 6000 с (время разгона/торможения имеют независимые уставки, возможны 4 ступени)

Тормозящий крутящий момент

до 20% без тормозного резистора; до 100% - с внешним тормозным резистором

Тормозной прерыватель встроен (15 кВт и менее)

Защитные функции

Защита двигателя от перегрузки

Защищен с помощью электронного термического реле перегрузки

Мгновенная перегрузка по току

Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя

Защита плавким предохранителем

При перегорании предохранителя силовое выходное переменное напряжение отключится

Перегрузка

Силовое выходное переменное напряжение отключится через минуту работы при 150% от номинального тока преобразователя

Перегрузка по напряжению

Отключение при напряжении на шине постоянного тока преобразователя более 820 В

Недостаточное напряжение

Отключение при напряжении на шине постоянного тока преобразователя менее 380 В

Кратковременное отключение питания

Немедленное отключение при прекращении подачи питания на 15 мс и более. Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 001Н - 100Н).

Перегрев радиатора-теплоотвода

Защищен термистором

Предотвращение срыва при вращении

Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью

Защита от токов утечек

Защищен электронной цепью (нарушение баланса выходных токов)

Индикация заряда шины

Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В

Условия эксплуатации

Температура окружающей среды

от -10 С° до +40 С° (в пластмассовом корпусе) от -10 С° до +45 С° (в металлическом корпусе)

Влажность

Относительная влажность не более 90%

Температура хранения

-20~+60°C

Окружающая среда

Внутри помещения, защищенного от коррозионных газов и пыли

Высотность

Не более 1000 м

Вибрация

До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²)

Степень защиты оболочки

IP20 по ГОСТ 14254-96 IP54 (по отдельному заказу для моделей 050Н - 600Н)

Модель преобразователя частоты EI-9011

060H

075H

100H

125H

150H

175H

200H

250H

300H

400H

500H

600H

Номинальная выходная мощность (мощность применяемого электродвигателя), кВА

110

132

160

185

220

315

400

500

Выходные
параметры

Полная мощность преобразователя, кВА

100

125

150

175

200

250

300

400

500

600

Номинальный выходной ток, А

128

150

195

224

270

302

340

450

605

800

900

Максимальное выходное напряжение

Трехфазное 380/400/415/440/460 В (пропорционально входному напряжению)

Максимальная выходная частота

400 Гц

Источник питания

Номинальное входное напряжение (частота)

Трехфазное 380/400/415/440/460 В 50/60 Гц

Допустимые колебания входного напряжения (частоты)

+10%, -15% (±5%)

Характеристики
цепи управления

Метод управления

Синусоидальная широтно-импульсная модуляция

Стартовый крутящий момент

150% при 1 Гц (150% при 0 об/мин с импульсным датчиком вращения)

Диапазон управления скоростью

1:100 (1:1000 с использованием импульсного датчика вращения)

Точность управления скоростью

±0,2% (±0,02% с использованием импульсного датчика вращения)

Полоса пропускания ПИД-регулятора по скорости

5 Гц (30 Гц с использованием импульсного датчика)

Ограничение крутящего момента

Определяется уставкой для каждого из четырех квадрантов

Точность по моменту

±5%

Полоса пропускания ПИД-регулятора по моменту

20 Гц (40 Гц с использованием импульсного датчика вращения)

Диапазон управления по частоте

от 0,1 до 400 Гц

Точность частотных режимов

Цифровая команда:±0,01% (от -10 С° до +40 С°)

Аналоговая команда:±0,1% (при 25 С° ±10 С°)

Разрешение по заданию частот

Опорный цифровой сигнал: ±0,01 Гц

Опорный аналоговый сигнал: ±0,03 Гц/ 60 Гц (11 бит+код)

Разрешение по выходной частоте

0,01 Гц

Запас по перегрузке

150% от номинального выходного тока в течении 1 мин

Сигнал задания частоты

-10...+10; 0...+10 В; 4...20 мА

Время разгона/торможения

от 0,01 до 6000 с (время разгона/торможения имеют независимые уставки, возможны 4 ступени)

Тормозящий крутящий момент

до 20% без тормозного резистора; до 100% - с внешним тормозным резистором

Внешний тормозной прерыватель (18,5...500 кВт и менее)

Защитные функции

Защита двигателя от перегрузки

Защищен с помощью электронного термического реле перегрузки

Мгновенная перегрузка по току

Защита плавким предохранителем

При перегорании предохранителя силовое выходное переменное напряжение отключится

Перегрузка

Перегрузка по напряжению

Отключение при напряжении на шине постоянного тока преобразователя более 820 В

Недостаточное напряжение

Отключение при напряжении на шине постоянного тока преобразователя менее 380 В

Кратковременное отключение питания

Немедленное отключение выходного силового напряжения при прекращении подачи питания (для моделей 125Н - 600Н).

Перегрев радиатора-теплоотвода

Защищен термистором

Предотвращение срыва при вращении

Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью

Защита от токов утечек

Защищен электронной цепью (нарушение баланса выходных токов)

Индикация заряда шины

Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В

Условия эксплуатации

Температура окружающей среды

от -10 С° до +40 С° (в пластмассовом корпусе) от -10 С° до +45 С° (в металлическом корпусе)

Влажность

Относительная влажность не более 90%

Температура хранения

-20~+60°C

Окружающая среда

Внутри помещения, защищенного от коррозионных газов и пыли

Высотность

Не более 1000 м

Вибрация

До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²)

Степень защиты оболочки

IP20 по ГОСТ 14254-96 IP54 (по отдельному заказу для моделей 050Н - 600Н)

Спецификация EI-9011 класс 660 В

Модель преобразователя частоты EI-9011		020К	025К	030К	040К	050К	060К	075К	100К	125К	150К
Максимальная мощность применяемого двигателя, кВт		15	18,5	22	30	37	45	55	75	93	110
Выходные характеристики	Полная мощность преобразователя, кВА	20	25	30	40	50	60	75	100	125	150
	Номинальный выходной ток, А	20	22	27	41	46	52	62	85	99	130
	Максимальное выходное напряжение	Трехфазное 575/600/660/690 В (пропорционально входному напряжению)
	Номинальная выходная частота	Вплоть до 400 Гц (достигается посредством программирования)
Источникпитания	Номинальное входное напряжение и частота	Трехфазное 575/600/660/690 В 50/60 Гц
	Допустимые отклонения напряжения	+ 10 %, - 15 %
	Допустимые отклонения частоты	± 5 %
Характеристики цепи управления	Метод управления	Синусоидальная широтно-импульсная модуляция
	Стартовый крутящий момент	150 Гц % при 1 Гц (150 % при 0 об/мин с импульсным датчиком вращения)
	Диапазон управления скоростью	1:100 (1:1000 с использованием импульсного датчика вращения)
	Точность управления скоростью	± 0,2 % (± 0,02 % с использованием импульсного датчика вращения)
	Полоса пропускания ПИД-регулятора по скорости	5 Гц (30 Гц с использованием импульсного датчика вращения)
	Ограничение крутящего момента	Определяется уставками (по одному параметру для каждого из четырех квадрантов)
	Точность по моменту	± 5 %
	Полоса пропускания ПИД-регулятора по моменту	20 Гц (40 Гц с использованием импульсного датчика вращения)
	Диапазон управления частотой	от 0,1 до 400 Гц
	Точность частотных режимов	Цифровая команда: ± 0,01% (от -10°С до +40°С)
		Аналоговая команда: ± 0,1% (25°С ± 10°С)
	Разрешение по частоте	Опорный цифровой сигнал: ± 0,01 Гц
		Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код)
	Разрешение по частоте	0,01 Гц
	Запас по перегрузке	150 % от номинального выходного тока 1 минуту
	Сигнал задания частоты	от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА
	Время разгона/торможения	от 0,01 до 6000 с (Времена разгона/торможения имеют независимые уставки, возможны 4 ступени)
	Тормозящий крутящий момент	Порядка 20 % (с внешним тормозным резистором – 100 %)
		Тормозной прерыватель встроен (15 кВт и менее) Внешний тормозной прерыватель (18,5…500 кВт)
Защитные функции	Защита электродвигателя от перегрузки	Защищен с помощью электронного термического реле перегрузки
	Мгновенная перегрузка по току	Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя
	Защита плавким предохранителем	При перегорании предохранителя силовое выходное переменное напряжение отключается
	Перегрузка	Силовое выходное переменное напряжение отключается через минуту работы при 150% от номинального тока преобразователя
	Перенапряжение	Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока превышает 1320 В
	Недостаточное напряжение	Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока ≤ 627 В
	Кратковременное отключение напряжения питания	Немедленное отключение выходного силового напряжения при кратковременном прекращении подачи питания более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с (от 15 до 93 кВт).
	Перегрев радиатора-теплоотвода	Защищен термистором
	Предотвращение срыва	Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
	Защита от токов утечек	Защищен электронной цепью (нарушение баланса выходных токов)
	Световой индикатор "Заряд"	Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Окружающая среда	Температура окружающей среды	- 10°… + 40°С (в пластмассовом корпусе) и - 10°…+ 45°С (в металлическом корпусе)
	Влажность	Относительная влажность не более 90%
	Температура хранения	от - 20°С до + 60°С
	Размещение	Внутри помещения, защищенного от коррозионных газов и пыли
	Высотность	Не более 1000 м
	Вибрация	от 9,81 м/c² (1g) при менее, чем 20 Гц ; до 1,96 м/c² (0,2g) от 20 до 50 Гц

Спецификация EI-9011 класс 660 В

Модель преобразователя частоты EI-9011		175К	200К	250К	300К	400К	500К	600К
Максимальная мощность применяемого двигателя, кВт		132	160	185	220	315	400	500
Выходные характеристики	Полная мощность преобразователя, кВА	200	200	300	300	400	500	600
	Номинальный выходной ток, А	155	172	230	280	370	510	550
	Максимальное выходное напряжение	Трехфазное 575/600/660/690 В (пропорционально входному напряжению)
	Номинальная выходная частота	Вплоть до 400 Гц (достигается посредством программирования)
Источникпитания	Номинальное входное напряжение и частота	Трехфазное 575/600/660/690 В 50/60 Гц
	Допустимые отклонения напряжения	+ 10 %, - 15 %
	Допустимые отклонения частоты	± 5 %
Характеристики цепи управления	Метод управления	Синусоидальная широтно-импульсная модуляция
	Стартовый крутящий момент	150 Гц % при 1 Гц (150 % при 0 об/мин с импульсным датчиком вращения)
	Диапазон управления скоростью	1:100 (1:1000 с использованием импульсного датчика вращения)
	Точность управления скоростью	± 0,2 % (± 0,02 % с использованием импульсного датчика вращения)
	Полоса пропускания ПИД-регулятора по скорости	5 Гц (30 Гц с использованием импульсного датчика вращения)
	Ограничение крутящего момента	Определяется уставками (по одному параметру для каждого из четырех квадрантов)
	Точность по моменту	± 5 %
	Полоса пропускания ПИД-регулятора по моменту	20 Гц (40 Гц с использованием импульсного датчика вращения)
	Диапазон управления частотой	от 0,1 до 400 Гц
	Точность частотных режимов	Цифровая команда: ± 0,01% (от -10°С до +40°С)
		Аналоговая команда: ± 0,1% (25°С ± 10°С)
	Разрешение по частоте	Опорный цифровой сигнал: ± 0,01 Гц
		Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код)
	Разрешение по частоте	0,01 Гц
	Запас по перегрузке	150 % от номинального выходного тока 1 минуту
	Сигнал задания частоты	от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА
	Время разгона/торможения	от 0,01 до 6000 с (Времена разгона/торможения имеют независимые уставки, возможны 4 ступени)
	Тормозящий крутящий момент	Порядка 20 % (с внешним тормозным резистором – 100 %)
		Тормозной прерыватель встроен (15 кВт и менее) Внешний тормозной прерыватель (18,5…500 кВт)
Защитные функции	Защита электродвигателя от перегрузки	Защищен с помощью электронного термического реле перегрузки
	Мгновенная перегрузка по току	Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя
	Защита плавким предохранителем	При перегорании предохранителя силовое выходное переменное напряжение отключается
	Перегрузка	Силовое выходное переменное напряжение отключается через минуту работы при 150% от номинального тока преобразователя
	Перенапряжение	Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока превышает 1320 В
	Недостаточное напряжение	Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока ≤ 627 В
	Кратковременное отключение напряжения питания	Немедленное отключение выходного силового напряжения при кратковременном прекращении подачи питания более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с (от 15 до 93 кВт).				Немедленное отключение выходного силового напряжения при пропадании напряжения питания (от 110 до 500 кВт).
	Перегрев радиатора-теплоотвода	Защищен термистором
	Предотвращение срыва	Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
	Защита от токов утечек	Защищен электронной цепью (нарушение баланса выходных токов)
	Световой индикатор "Заряд"	Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Окружающая среда	Температура окружающей среды	- 10°… + 40°С (в пластмассовом корпусе) и - 10°…+ 45°С (в металлическом корпусе)
	Влажность	Относительная влажность не более 90%
	Температура хранения	от - 20°С до + 60°С
	Размещение	Внутри помещения, защищенного от коррозионных газов и пыли
	Высотность	Не более 1000 м
	Вибрация	от 9,81 м/c² (1g) при менее, чем 20 Гц ; до 1,96 м/c² (0,2g) от 20 до 50 Гц

Другие товары из этой категории

Хиты продаж

Преобразователь частоты ОКАТЕС OKT200-0R7G-T4-BX0

В наличии

К сравнению

9 876.51 ₽

Хиты продаж

Преобразователь частоты ОКАТЕС OKT110-0R7G-T4-BX0

В наличии

К сравнению

9 876.51 ₽

Хиты продаж

Преобразователь частоты ОКАТЕС OKT100-0R7G-T4-BX0

В наличии

К сравнению

6 926.51 ₽

Хиты продаж

Преобразователь частоты ОКАТЕС OKT100-1R5G-T4-BX0

В наличии

К сравнению

7 234.80 ₽

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

EI-9011-380B	Ширина, мм (без/в упаковке)	Высота, мм (без/в упаковке)	Глубина, мм (без/в упаковке)	Масса, кг (без/в упаковке)
001H-007H	138/245	278/375	180/290	4/5
010H-015H	228/360	300/415	215/345	6,6/7,5
020H-040H	300/420	450/560	247/385	16/18
050H-060H	355/480	677/760	326/475	39/44
075H-100H	395/525	777/865	326/480	48/53
125H-150H	586/760	810/870	332/560	76/90
175H-200H	704/890	987/1040	332/570	95/116
250H-300H	860/1080	1100/1180	411/610	150/166
400H	975/1170	1100/1240	411/620	190/205
500H-600H	1175/1370	1150/1290	421/630	295/315
