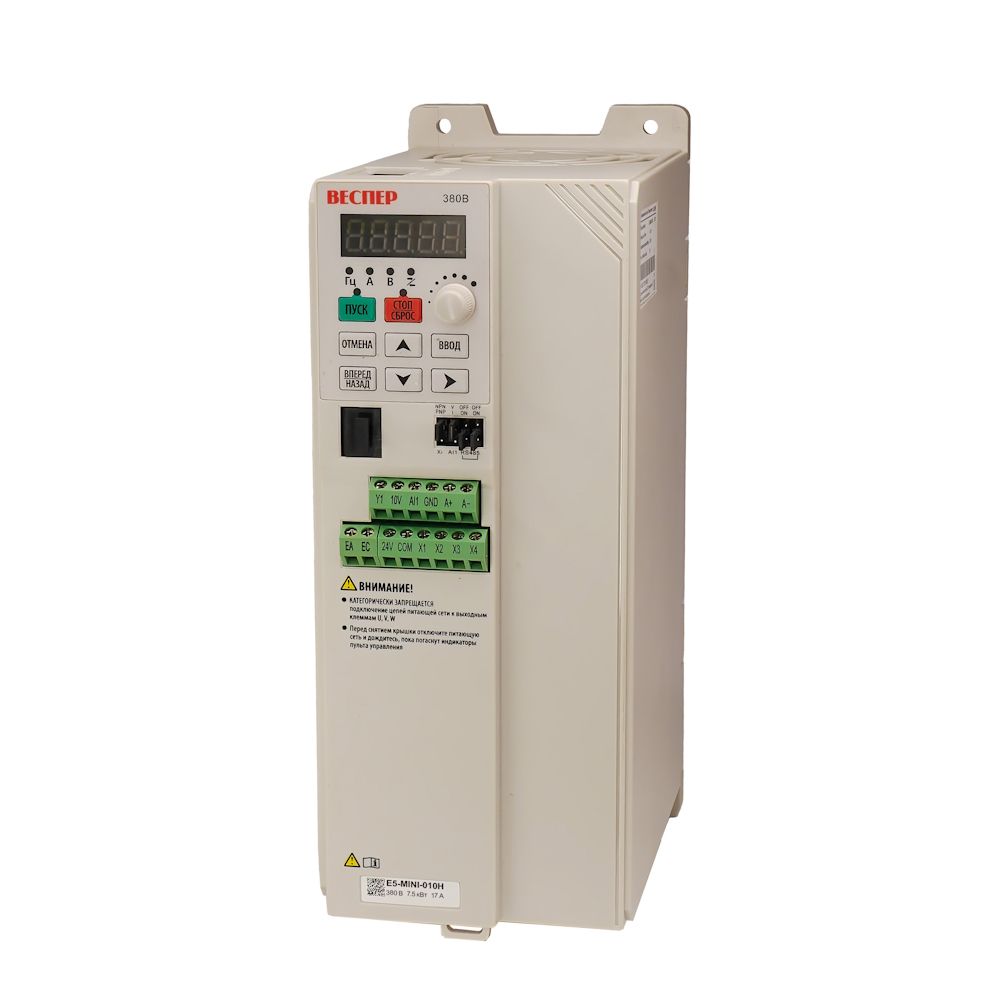

Преобразователь частоты Веспер E5-MINI-010Н

Преобразователь частоты Веспер E5-MINI-010Н представляет собой компактный общепромышленный регулятор скорости для трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Данная модель относится к серии E5-MINI с питанием от трехфазной сети 380 В и номинальной мощностью 7,5 кВт. Устройство поддерживает скалярное управление (U/f), что обеспечивает простоту настройки и надёжность при работе с насосами, вентиляторами и другими механизмами общего назначения. Встроенный пульт управления с цифровым дисплеем, возможность подключения по RS-485 и наличие ПИД-регулирования делают преобразователь удобным для интеграции в системы автоматизации.

Назначение:

Преобразователь частоты E5-MINI-010Н предназначен для регулирования скорости вращения трехфазных асинхронных двигателей в системах вентиляции, водоснабжения, отопления и технологических процессах. Он применяется для плавного пуска, регулирования скорости и энергосбережения. Встроенные функции ПИД-регулирования, многоскоростного режима и защиты позволяют использовать устройство в ответственных приложениях средней мощности.

Преимущества частотного преобразователя Веспер E5-MINI-010Н:

• поддержка скалярного управления (U/f);
• диапазон выходной частоты 0,01…600,00 Гц;
• перегрузочная способность 150% номинального тока в течение 1 минуты;
• встроенный пульт управления с цифровым дисплеем;
• встроенный ПИД-регулятор для управления давлением, расходом, температурой;
• 15 фиксированных скоростей с возможностью задания индивидуальных времён разгона/торможения;
• циклическая работа по заданному алгоритму;
• функция увеличения момента;
• 4 фиксированные и 1 пользовательская характеристика U/f;
• дискретные входы с поддержкой 2- и 3-проводного управления;
• аналоговый вход AI1 (0…10 В / 4…20 мА);
• интерфейс RS-485 с поддержкой Modbus RTU;
• защита от перегрузки, повышенного и пониженного напряжения, перегрева, срыва;
• автоперезапуск после провалов питания;
• запрет обратного вращения, настраиваемый режим автоматического перезапуска, ограничение доступа к параметрам;
• компактный корпус, настенный или шкафной монтаж;
• степень защиты IP20.

Технические характеристики частотного преобразователя Веспер E5-MINI-010Н:

• Серия: E5-MINI.
• Индекс напряжения: Н (3 фазы, 380 В).
• Номинальная мощность: 7,5 кВт.
• Номинальный выходной ток: 17 А.
• Максимальное выходное напряжение: трехфазное 340…460 В (пропорционально входному).
• Диапазон выходной частоты: скалярный режим 0,01…600,00 Гц.
• Номинальное входное напряжение: 3 фазы, 340…460 В, 50/60 Гц.
• Допустимые колебания входного напряжения: -15%…+10%.
• Допустимые колебания частоты: ±5%.
• Режим управления: скалярный (U/f).
• Пусковой момент: 150% (1 Гц).
• Диапазон регулирования по скорости: 1:40.
• Разрешение установки частоты: цифровое задание 0,01 Гц, аналоговое задание 0,05 Гц/50 Гц.
• Разрешение выходной частоты: 0,01 Гц.
• Задание частоты: кнопки/цифровой потенциометр пульта управления; аналоговый вход AI1 (0…10 В / 4…20 мА); дискретные входы БОЛЬШЕ/МЕНЬШЕ; линия интерфейсной связи RS-485.
• Управление: кнопки ПУСК/СТОП пульта управления; дискретные входы (2- и 3-проводное управление); линия интерфейсной связи RS-485.
• Время разгона/торможения: 0,01…650,00 с / 0,1…6500,0 с / 1…65000 с.
• Характеристика U/f: 4 фиксированные, 1 пользовательская.
• Тормозной момент: модели 001Н…007Н — до 20% (подключение тормозного резистора не предусмотрено).
• Несущая частота ШИМ: 1…16 кГц.
• Другие функции: определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времён разгона/торможения, циклическая работа по заданному алгоритму, ПИД-регулирование, увеличение момента, сброс ошибок.
• Предотвращение срыва: регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения.
• Мгновенная защита по току: 250% номинального тока ПЧ.
• Защита преобразователя от перегрузки: 150% номинального тока ПЧ в течение 1 мин.
• Защита двигателя от перегрузки: электронная защита.
• Защита от повышенного напряжения: отключение при напряжении на шине ПТ более 820 В (класс 380 В).
• Защита от пониженного напряжения: отключение при напряжении на шине ПТ менее 380 В (класс 380 В).
• Автоперезапуск после провалов питания: автоматический пуск преобразователя после восстановления питания.
• Защита от перегрева: электронная аппаратная защита.
• Дополнительные защитные функции: запрет обратного вращения, настраиваемый режим автоматического перезапуска, ограничение доступа к параметрам.
• Степень защиты: IP20.
• Температура эксплуатации: от -10 до +50 °C.
• Температура хранения: от -40 до +60 °C.
• Относительная влажность: до 95% (без образования конденсата).
• Высотность: до 1000 м.
• Вибрация: до 20 Гц — 1g (9,8 м/с²); 20…50 Гц — 0,2g (1,96 м/с²).
• Коммуникационные функции: встроенный RS-485, протокол Modbus RTU.

Комплект поставки:

В комплект поставки входят преобразователь частоты, паспорт, руководство по эксплуатации и упаковочная коробка.
