Преобразователь частоты Веспер E5-8500-040H

Name: Преобразователь частоты Веспер E5-8500-040H
Brand: Веспер
SKU: WA-00002144
Price: 105900 RUB
Availability: InStock

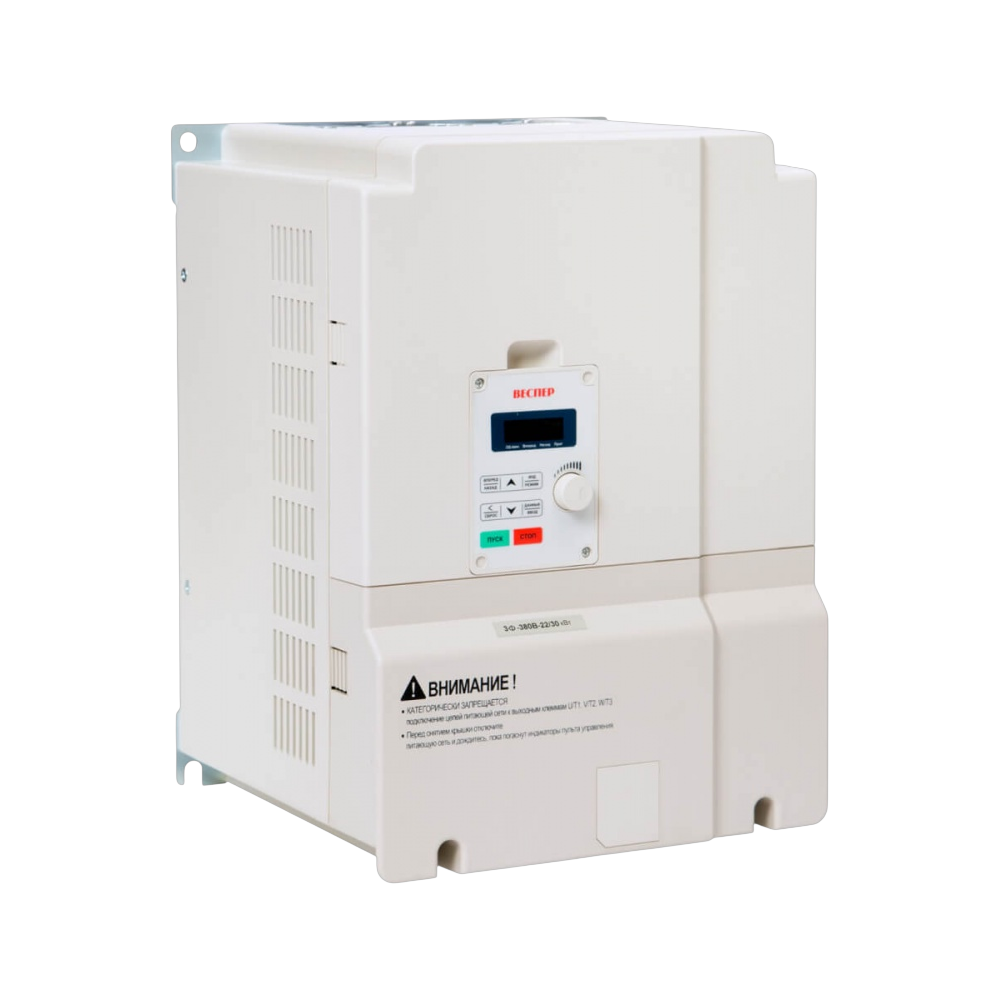

Преобразователь частоты Веспер E5-8500-040H фото

Нет в наличии

К сравнению

105 900.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул WA-00002144

Е5-8500 используется для управления асинхронными электродвигателями с мощностью 15-55 кВт, выходная частота до 600 Гц.

Категории

Выходной ток

60/73 А

Входное напряжение

3-фазное, 380-480 В (+10%-15%), 50/60 Гц

Цифровые входы

Статус ID

Основной

Мощность двигателя

30/37 кВт

Выходное напряжение

3-фазное 0~480 В (пропорционально входному напряжению)

Выходная частота

0.01-599 Гц

Аналоговые входы/выходы

1/2

Выходное напряжение

3-фазное 0-480 В (пропорционально входному напряжению)

Нет в наличии

К сравнению

105 900.00 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Преимущества частотных преобразователей Веспер Е5-8500:

Векторный преобразователь Е5-8500 является продолжением популярной серии Е2-8300. В сравнении с Е2-8300 новая серия Е5-8500 имеет существенные (новые, дополнительные, значительные) преимущества.

Добавлен выбор режима работы двигателя с постоянным/переменным моментом HD/ND (22/30 – 55/75 кВт)
Добавлен режим автоматической регулировки выходного напряжения.
Встроенный ПИД-регулятор с функцией спящего режима.
2 варианта автонастройки (статическая или динамическая)
Подключение датчика температуры (РТС) электродвигателя позволяет применить дополнительный уровень защиты электродвигателя от перегрева совместно с традиционной функцией «Электронного теплового реле» защиты электродвигателя. Программная настройка порогов срабатывания и отключения защиты.
Встроенный интерфейс RS-485 с поддержкой протоколов ModbusRTU,ModbusASCII, BACnet.
Добавлен режим автоматической работы по заранее запрограммированному алгоритму.
Улучшен сервис режима фиксированных скоростей — для каждой фиксированной скорости присвоены свои параметры времени разгона/замедления.
Расширены возможности мониторинга параметров преобразователя.
Добавлена возможность настройки и сохранения параметров для двух попеременно работающих двигателей.
Выбор (программно) исходного состояния дискретных входов и выходов: но/нз.

Технические характеристики:

~3ф 380 ... 480 В; 15 ... 55 кВт
Выходная частота до 600 Гц
U/f и векторное управление асинхронными двигателями
Векторное управление двигателями с постоянными магнитами
Программируемый логический контроллер (PLC)
Выбор режима работы двигателя с постоянным/переменным моментом HD/ND (22/30 – 55/75 кВт)
Функция аварийного отключения
Степень защиты IP20
Компактное исполнение
Термозащита двигателя (датчик РТС)
ПИД-регулятор
Режим сна
Пожарный режим

Модель Е5-8500-	020H	025H
Полная мощность [кВА]	20	25
Мощность применяемого двигателя [кВт]	15	18,5
Номинальный выходной ток [А]	32	40
Номинальное входное напряжение [В]	Трехфазное, 380~480 (+10%-15%), 50/60 Гц
Номинальное выходное напряжение [В]	Трехфазное 0~480 (пропорционально входному напряжению)
Масса [кг]	10,0	10,0
Допустимое время потери питания [сек.]	2	2

Модель Е5-8500-	030Н	040Н	050Н	060Н	075Н
Полная мощность [кВА]	30	40	50	60	75
Мощность применяемого двигателя [кВт]	22/30	30/37	37/45	45/55	55/75
Номинальный выходной ток [А]	45/58	60/73	75/88	91/103	118/145
Номинальное входное напряжение [В]	Трехфазное, 380~480 (+10%-15%), 50/60 Гц
Номинальное выходное напряжение [В]	Трехфазное 0~480 (пропорционально входному напряжению)
Масса [кг]	9,8	23,4	25,5	26,4	27,2
Допустимое время потери питания [сек.]	2	2	2	2	2

Характеристики управления	Режимы управления	Скалярный (U/f)
		Векторный (без обратной связи)
		Векторный для ДПМ
	Диапазон выходных частот	0,01 ~ 599,00 Гц
	Пусковой момент	Скалярный режим: 150% (3 Гц)
	Пусковой момент	Векторный режим: 150% (1 Гц)
	Точность по скорости	Скалярный режим: 3%
	Точность по скорости	Векторный режим: ± 0,5%
	Диапазон регулирования по скорости	Скалярный режим: 1 : 40
	Диапазон регулирования по скорости	Векторный режим: 1 : 50
	Разрешение установки частоты	Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц
	Разрешение выходной частоты	0,01 Гц
	Задание частоты	Кнопки/потенциометр пульта управления
		Аналоговые входы AI1, AI2 (0/2~10В, 0/4~20 мА)
		Дискретные входы БОЛЬШЕ/МЕНЬШЕ
		Линия интерфейсной связи
	Управление	Кнопки ПУСК/СТОП пульта управления
		Дискретные входы (2-х и 3-х проводное управление)
		Линия интерфейсной связи
	Время разгона/торможения	0,1 ~ 6000,0 с
	Характеристика U/f	15 фиксированных характеристик; 1 пользовательская характеристика
	Тормозной момент	До 20% (без внешнего тормозного резистора)
	Тормозной момент	До 100% (с внешним тормозным резистором)
	Несущая частота ШИМ	1~16 кГц
	Другие функции	Определение перегрузки, 16 фиксированных скоростей, автоматический ПУСК, выбор времени разгона/торможения, ПИДрегулирование, увеличение момента, режим HD/ND (22-55 кВт), настройка на два двигателя
Защитные функции	Предотвращение срыва	Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения
	Мгновенная защита по току	220% номинального тока ПЧ
	Защита преобразователя от перегрузки	HD: 150% номинального тока ПЧ (1 мин)
	Защита преобразователя от перегрузки	ND: 120% номинального тока ПЧ (1 мин)
	Защита двигателя от перегрузки	Электронная защита
	Защита от повышенного напряжения	Отключение выхода при напряжении на шине ПТ более 820 В
	Защита от пониженного напряжения	Отключение выхода при напряжении на шине ПТ менее 380 В
	Автоперезапуск после провалов питания	Автоматический пуск преобразователя после восстановления питания
	Защита от перегрева	Электронная аппаратная защита
	Защита от неисправности заземления	Электронная аппаратная защита
	Дополнительные защитные функции	Автоматическое снижение частоты ШИМ, ошибка выхода, запрет обратного вращения, количество попыток перезапуска, ограничение доступа к параметрам, защита двигателя от перегрева (датчик РТС), цепь безопасности.
Окружающая среда	Степень защиты	IP20
	Температура эксплуатации	-10~50°C (без верхней крышки/наклейки)
	Температура эксплуатации	-10~40°C (с верхней крышкой/наклейкой)
	Температура хранения	-20~60°C
	Относительная влажность	Не более 95% (без образования конденсата)
	Высотность	До 1000 м
	Вибрация	Амплитуда 0,3 мм (10~50 Гц); 2g (50~150 Гц)
Коммуникационные функции		Встроенный RS-485 (RJ45). Протокол: Modbus RTU; Modbus ASCII; BACnet

Другие товары из этой категории

Держатели электродов 5-стержневого кондуктометрического датчика уровня ДС.ПВТ.5 ОВЕН КОМПЛЕКТ ДЕРЖАТЕЛЕЙ СТЕРЖНЕЙ ДС.ПВТ.5.4 10ШТ.

В наличии

К сравнению

309.99 ₽

Держатели электродов 5-стержневого кондуктометрического датчика уровня ДС.ПВТ.5 ОВЕН КОМПЛЕКТ ДЕРЖАТЕЛЕЙ СТЕРЖНЕЙ ДС.ПВТ.5.3 10ШТ.

В наличии

К сравнению

309.99 ₽

НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN ОВЕН НПТ-5.0,25.РТ100.2 [30]

В наличии

К сравнению

5 124.00 ₽

НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN ОВЕН НПТ-5.0,25.РТ100.4 [30]

В наличии

К сравнению

5 124.00 ₽

НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN ОВЕН НПТ-5.0,25.РТ100.3 [30]

В наличии

К сравнению

5 124.00 ₽

НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN ОВЕН НПТ-5.0,1.РТ100.2 [30]

В наличии

К сравнению

6 100.00 ₽

НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN ОВЕН НПТ-5.0,1.РТ100.4 [30]

В наличии

К сравнению

6 100.00 ₽

НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN ОВЕН НПТ-5.0,1.РТ100.4 [73]

В наличии

К сравнению

6 100.00 ₽

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

Модель	Размеры в мм										Масса кг
Модель	W	W1 / W2	H	H1	H2	D	D1	E	t	Q	Масса кг
020H	224.5	207	321.5	303.5	331	206	201	94	8	6	10.0
025H	224.5	207	321.5	303.5	331	206	201	94	8	6	10.0

Модель	Размеры в мм									Масса кг
Модель	W	W1	W2	H	H1	D	D1	t	Q	Масса кг
030H	265	245	245	360	340	238	233	1.6	9	9.8

Модель	Размеры в мм								Масса кг
Модель	W	W1	W2	H1	H2	D	t	Q	Масса кг
040H	286.5	220	220	525	505	271	3.3	9	23.4
050H	286.5	220	220	525	505	271	3.3	9	25.5
060H	286.5	220	220	525	505	271	3.3	9	26.4
075H	286.5	220	220	525	505	271	3.3	9	27.2
