Преобразователь частоты Веспер E5-8200-F-002Н

Name: Преобразователь частоты Веспер E5-8200-F-002Н
Brand: Веспер
SKU: 00-00043593
Price: 20090 RUB
Availability: InStock

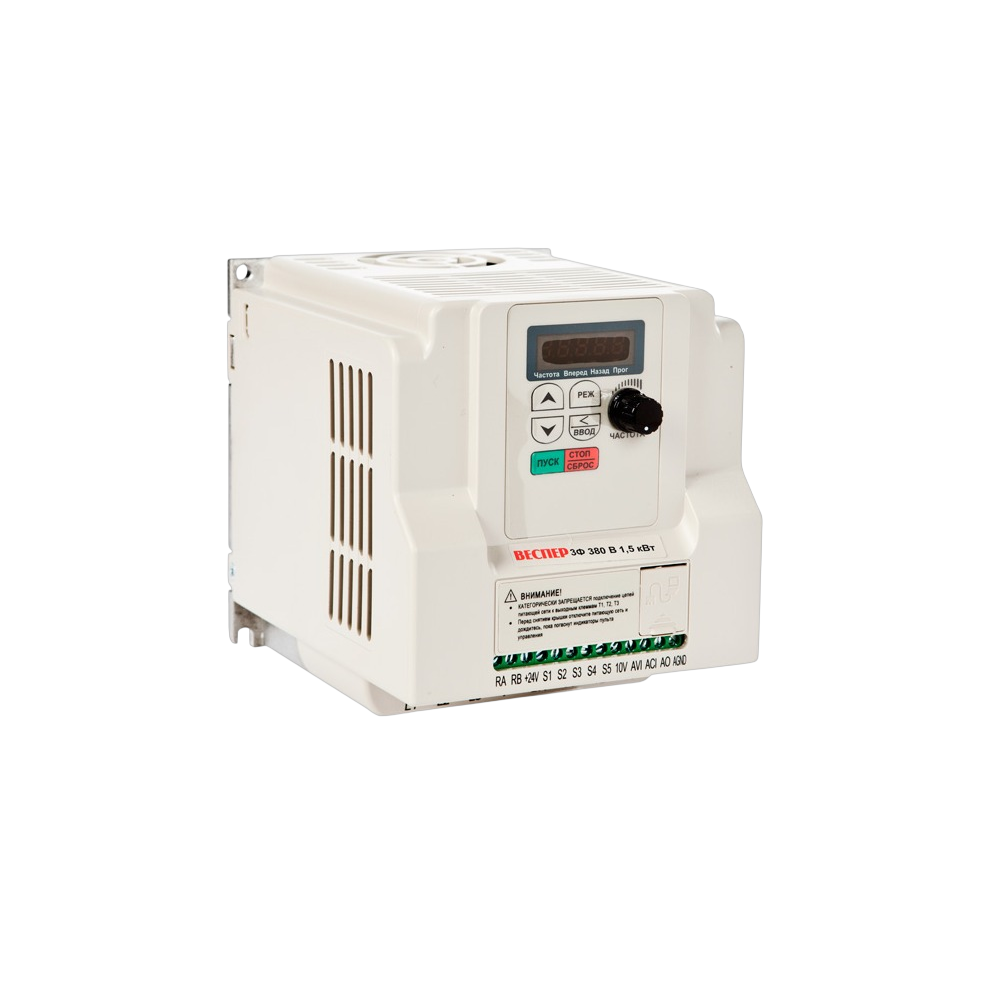

Преобразователь частоты Веспер E5-8200-F-002Н фото

Нет в наличии

К сравнению

20 090.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00043593

Векторный преобразователь серии Е5-8200 является продолжением самой популярной серии Е2- 8300, совмещает в себе его возможности и цены серии Е2-MINI.

Категории

Выходной ток

3,8 А

Входное напряжение

380-480 В

Цифровые входы

Статус ID

Основной

Мощность двигателя

1,5 кВт

Выходное напряжение

3-фазное 380…480 В (пропорционально входному напряжению)

Выходная частота

0,01...599,00 Гц

Аналоговые входы/выходы

1/1

Выходное напряжение

3-фазное 380-480 В (пропорционально входному напряжению)

Нет в наличии

К сравнению

20 090.00 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Векторный преобразователь серии Е5-8200

Преимущества частотных преобразователей Веспер Е5-8200:

Возможность подключения датчика температуры (РТС) электродвигателя. Позволяет применить дополнительный уровень защиты электродвигателя от перегрева совместно с традиционной функцией «Электронного теплового реле» защиты электродвигателя. Программно можно настроить пороги срабатывания и отключения защиты.
Встроенный интерфейс RS-485 с поддержкой протоколов Modbus, BACnet.
Добавлен режим автоматической работы по заранее запрограммированному алгоритму.
Улучшен сервис режима фиксированных скоростей — для каждой фиксированной скорости присвоены свои параметры времени разгона/замедления.
Выбор (программно) исходного состояния дискретных входов и выходов: но/нз.
Добавлен режим автоматической регулировки выходного напряжения.
Встроенный ПИД-регулятор с функцией спящего режима.

Технические характеристики:

Модель преобразователя частоты E5-8200-F		SP25L	SP5L	S1L	S2L	S3L
Выходные параметры	Полная выходная мощность, кВА	0,25	0,5	1,0	2,0	3,0
	Максимальная мощность применяемого электродвигателя, кВт	0,2	0,4	0,75	1,5	2,2
	Номинальный выходной ток, А	1,8	2,6	4,3	7,5	10,5
	Максимальное выходное напряжение, В	Трехфазное 200 ~ 240 (пропорционально входному напряжению)
	Диапазон выходной частоты, Гц	0,01 ~ 599,00
Источник питания	Номинальное входное напряжение, частота	1ф, 200~240 В, 50/60 Гц
	Допустимые колебания входного напряжения	-15% ~ +15%
	Допустимые колебания частоты	± 5%
Характеристики управления	Режимы управления	Скалярный (U/f) Векторный (без обратной связи)
	Пусковой момент	Скалярный режим: 100% (3 Гц) Векторный режим: 150% (3 Гц)
	Точность по скорости	Скалярный режим: 3% Векторный режим: ± 0,5%
	Диапазон регулирования по скорости	Скалярный режим: 1 : 40 Векторный режим: 1 : 50
	Разрешение установки частоты	Цифровое задание: 0,01 Гц, аналоговое задание: 0,05 Гц/50 Гц
	Разрешение выходной частоты	0,01 Гц
	Задание частоты	Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи
	Управление	Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи
	Время разгона/торможения	0,1 ~ 3600,0 с
	Характеристика U/f	6 фиксированных характеристик 1 пользовательская характеристика
	Тормозной момент	До 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором)
	Несущая частота ШИМ	1~16 кГц
	Другие функции	Определение перегрузки, 8 фиксированных скоростей, автоматический ПУСК, выбор времени разгона/торможения 1 и 2, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, задание стартовой частоты, сброс ошибок
Защитные функции	Предотвращение срыва	Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения
	Мгновенная защита по току	180% номинального тока ПЧ
	Защита преобразователя от перегрузки	150% номинального тока ПЧ в течение 1 мин
	Защита двигателя от перегрузки	Электронная защита
	Защита от повышенного напряжения	Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В)
	Защита от пониженного напряжения	Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и380В (класс 380В)
	Автоперезапуск после провалов питания	Автоматический пуск преобразователя после восстановления питания
	Защита от перегрева	Электронная аппаратная защита
	Защита от неисправности заземления	Электронная аппаратная защита
	Дополнительные защитные функции	Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам, защита двигателя от превышения температуры (датчик РТС).
Окружающая среда	Степень защиты	IP20
	Температура эксплуатации	-10~50°C (модели c вентилятором; 3,7 ... 11 кВт) -10~40°C (модели без вентилятора; 0,2 ... 2,2 кВт)
	Температура хранения	-20~60°C
	Относительная влажность	Не более 95% (без образования конденсата)
	Высотность	До 1000 м
	Вибрация	До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²)
Коммуникационные функции		Встроенный RS-485 (RJ45). Протокол: Modbus RTU; Modbus ASCII; BACnet
Защита от электромагнитных помех		Встроенный ЭМИ-фильтр (опция)

Модель преобразователя частоты E5-8200-F		001H	002Н	003Н	005Н	007Н	010Н	015Н
Выходные параметры	Полная выходная мощность, кВА	1	2	3	5	7,5	10	15
	Максимальная мощность применяемого электродвигателя, кВт	0,75	1,5	2,2	3,7	5,5	7,5	11
	Номинальный выходной ток, А	2,3	3,8	5,2	9,2	13,0	17,5	24
	Максимальное выходное напряжение, В	Трехфазное 380 ~ 480 (пропорционально входному напряжению)
	Диапазон выходной частоты, Гц	0,01 ~ 599,00
Источник питания	Номинальное входное напряжение, частота	3ф, 380~480 В, 50/60 Гц
	Допустимые колебания входного напряжения	-15% ~ +15%
	Допустимые колебания частоты	± 5%
Характеристики управления	Режимы управления	Скалярный (U/f) Векторный (без обратной связи)
	Пусковой момент	Скалярный режим: 100% (3 Гц) Векторный режим: 150% (3 Гц)
	Точность по скорости	Скалярный режим: 3% Векторный режим: ± 0,5%
	Диапазон регулирования по скорости	Скалярный режим: 1 : 40 Векторный режим: 1 : 50
	Разрешение установки частоты	Цифровое задание: 0,01 Гц, аналоговое задание: 0,05 Гц/50 Гц
	Разрешение выходной частоты	0,01 Гц
	Задание частоты	Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи
	Управление	Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи
	Время разгона/торможения	0,1 ~ 3600,0 с
	Характеристика U/f	6 фиксированных характеристик 1 пользовательская характеристика
	Тормозной момент	До 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором)
	Несущая частота ШИМ	1~16 кГц
	Другие функции	Определение перегрузки, 8 фиксированных скоростей, автоматический ПУСК, выбор времени разгона/торможения 1 и 2, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, задание стартовой частоты, сброс ошибок
Защитные функции	Предотвращение срыва	Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения
	Мгновенная защита по току	180% номинального тока ПЧ
	Защита преобразователя от перегрузки	150% номинального тока ПЧ в течение 1 мин
	Защита двигателя от перегрузки	Электронная защита
	Защита от повышенного напряжения	Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В)
	Защита от пониженного напряжения	Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и380В (класс 380В)
	Автоперезапуск после провалов питания	Автоматический пуск преобразователя после восстановления питания
	Защита от перегрева	Электронная аппаратная защита
	Защита от неисправности заземления	Электронная аппаратная защита
	Дополнительные защитные функции	Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам, защита двигателя от превышения температуры (датчик РТС).
Окружающая среда	Степень защиты	IP20
	Температура эксплуатации	-10~50°C (модели c вентилятором; 3,7 ... 11 кВт) -10~40°C (модели без вентилятора; 0,2 ... 2,2 кВт)
	Температура хранения	-20~60°C
	Относительная влажность	Не более 95% (без образования конденсата)
	Высотность	До 1000 м
	Вибрация	До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²)
Коммуникационные функции		Встроенный RS-485 (RJ45). Протокол: Modbus RTU; Modbus ASCII; BACnet
Защита от электромагнитных помех		Встроенный ЭМИ-фильтр (опция)

Другие товары из этой категории

Хиты продаж

Преобразователь частоты ОКАТЕС OKT200-1R5G-T4-BX0

В наличии

К сравнению

10 184.80 ₽

Хиты продаж

Преобразователь частоты ОКАТЕС OKT110-1R5G-T4-BX0

В наличии

К сравнению

10 184.80 ₽

Хиты продаж

Преобразователь частоты ОКАТЕС OKT100-1R5G-T4-BX0

В наличии

К сравнению

7 234.80 ₽

Хиты продаж

Преобразователь частоты ОКАТЕС OKT100-2R2G-T4-BX0

В наличии

К сравнению

7 974.75 ₽

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

Е5-8200-220В 380В		Ширина, мм (без/в упаковке)	Высота, мм (без/в упаковке)	Глубина, мм (без/в упаковке)	Масса, кг (без/в упаковке)
SP25L, SP5L, S1L	—	72/120	141/195	141/194	1,0/1,2
S2L, S3L	001H, 002H, 003H	118/165	144/175	150/184	1,5/1,7
—	005H, 007H	129/176	197/245	148/190	2,4/2,5
—	010H, 015H	187/295	273/420	190/335	6,3/7,0
