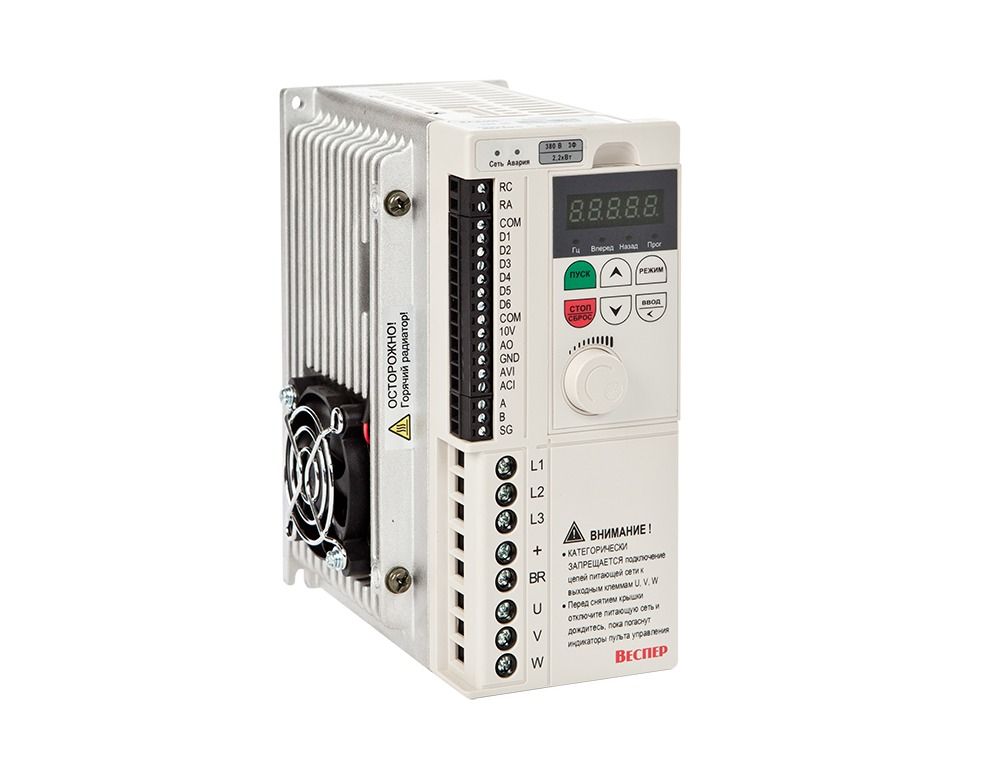

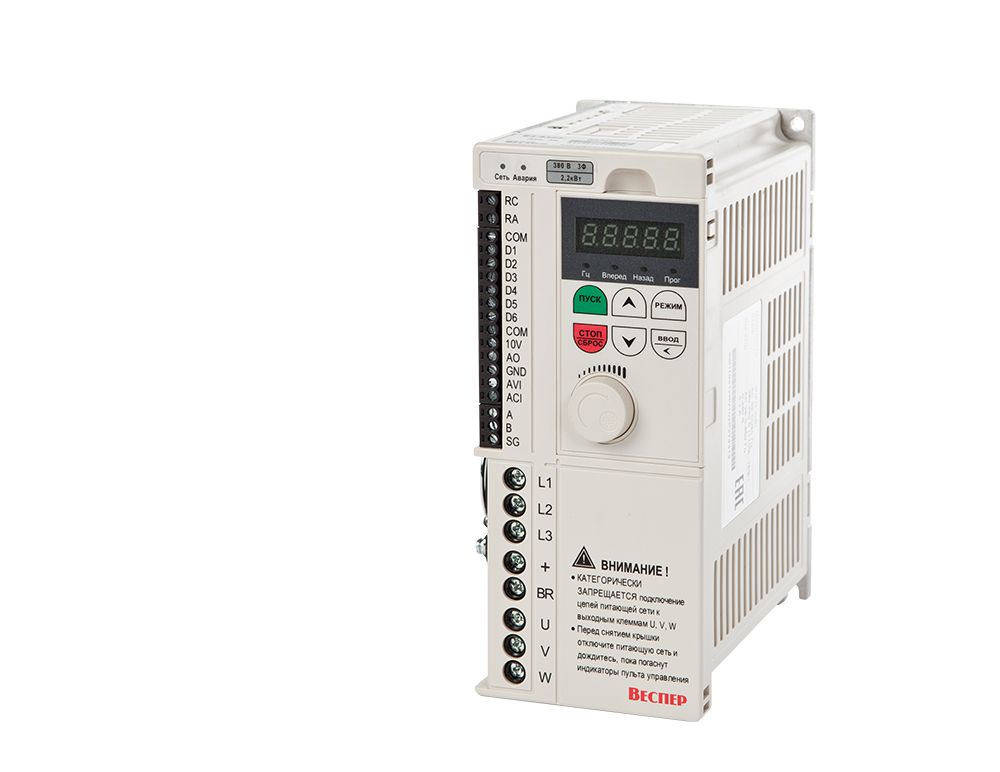

Преобразователь частоты Веспер E4-8400-003H 2.2кВт 380В. Со съёмным пультом
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Преобразователь частоты Веспер E4-8400 E4-8400-003H предназначен для высокоэффективного управления скоростью асинхронных электродвигателей мощностью 2.2 кВт в системах насосов, компрессоров, вентиляции, конвейеров, кранов и станков. Модель построена на базе технологии векторный без обратной связи (svc), скалярный (v/f), обеспечивая точный контроль скорости и крутящего момента при изменяющихся нагрузках.
Назначение:
Применяется для управления насосов, компрессоров, вентиляции, конвейеров, кранов и станков, обеспечивая плавный пуск и защиту оборудования.
Технические характеристики прибора E4-8400:
- Номинальная мощность двигателя: 2.2 кВт.
- Номинальный выходной ток: 5,2 А.
- Входное напряжение: 380-460 В.
- Способ управления: векторный без обратной связи и скалярный.
- Максимальная выходная частота: до 400 Гц.
- Интерфейс: RS-485 (Modbus RTU, Modbus ASCII).
- Степень защиты: IP20.
- Рабочая температура: от -10 до +50 °C.
- Вес: 2 кг.
Комплект поставки E4-8400:
преобразователь частоты, руководство по эксплуатации, комплект монтажных креплений.
Технические характеристики
- Векторный без обратной связи (SVC)
- Скалярный (V/F)
- Для вентиляции
- Для компрессоров
- Для конвейеров
- Для кранов
- Для насосов
- Для станков
- 150 % - в течение 60 секунд
- 180 % - в течение 10 секунд
- Modbus ASCII
- Modbus RTU
- Металл
- Пластик
- Настенный
- Фланцевый
- 150 % - в течение 60 секунд
- 180 % - в течение 3 секунд
- Монитор параметров
- Настройка
- Отображение кода ошибки
- Интерфейс RS-485
- Кнопки и дисплей
- Настройка параметров
- 1 А при 30 В постоянного тока
- 3 А при 250 В переменного тока
Размеры
|
Е4-8400 (220В) |
Е4-8400 (380В) |
Вес брутто (кг) |
Вес нетто (кг) |
Размер в упаковке Ш*Г*В (мм) |
Размер без упаковки Ш*Г*В (мм) |
|---|---|---|---|---|---|
| SP5L, S1L | 001H | 1.3 | 1.1 | 125*210*160 | 79*126*160 |
| S2L | 002H | 1.2 | 93*126*160 | ||
| S3L | 003H | 100*126*160 | |||
|
|
005H, 007H | 2.7 | 2.6 | 150*260*200 | 100*160*210 |
| 010H, 015H | 6 | 5.2 | 235*365*290 | 135*200*270 | |
| 020H, 025H, 030H | 8.5 | 7.3 | 255*405*310 | 155*220*300 | |
| 040H | 16 | 13.9 | 480*350*370 | 250*237*400 | |
| 050H | 16.4 | 14.3 | |||
| 60H | 29.5 | 26.7 | 590*390*440 | 320*272*524 | |
| 75H | 31.3 | 28.5 | |||
| 100H | 44.1 | 39.2 | 690*470*470 | 400*302*620 | |
| 125H | 44.7 | 40.2 | |||
| 150H | 46.9 | 41.2 | 690*470*470 | 400*302*620 | |
| 175H | 69.3 | 54 | 770*470*550 | 495*330*720 | |
| 200H, 300H | 104 | 85.8 | 910*515*600 | 550*370*860 | |
| 400H | 150 | 129 | 1010*510*720 | 670*375*960 |
Подключение
Схема подключения моделей 0,4...2,2 кВт
|
Клеммы силовых цепей |
||
|---|---|---|
|
Обозначение |
Описание |
|
|
R / L1 |
Подключение питающей сети: Однофазное: L1, L2 Трехфазное: L1, L2, L3 или R, S, T |
|
|
S / L2 |
||
|
T / L3 |
||
|
BR |
Подключение тормозного резистора |
для моделей 0,4...22 кВт |
|
+ |
«плюс» звена постоянного тока Подключение тормозного резистора |
для моделей 0,4...22 кВт |
|
«плюс» звена постоянного тока Подключение внешнего тормозного прерывателя |
для моделей 30...37 кВт |
|
|
- |
«минус» звена постоянного тока Подключение внешнего тормозного прерывателя |
для моделей 7,5...315 кВт |
|
+(Р1) |
Подключение внешнего реактора постоянного тока (опция) Подключение внешнего тормозного прерывателя |
для моделей 45...315 кВт |
|
+(Р) |
||
|
U |
Выход преобразователя |
|
|
V |
||
|
W |
||
|
Клеммы цепей управления и контроля |
|||
|---|---|---|---|
|
Обозначение |
Описание |
||
|
RC |
Многофункциональный релейный выход 1 (RY1) |
Только в моделях 0,4...2,2 кВт |
|
|
RA |
|||
|
R1A |
Многофункциональный релейный выход 1 (RY1) |
Только в моделях 3,7...315 кВт
* клемма R1B только в моделях 30...315 кВт |
|
|
R1B* |
|||
|
R1C |
|||
|
R2A |
Многофункциональный релейный выход 2 (RY2) Допустимое напряжение ~250В/2А или =30В/1А |
||
|
R2B |
|||
|
R2C |
|||
|
COM |
Общая клемма для входов D1 … D6 |
||
|
D1 |
Многофункциональные дискретные входы (NPN) (Клемма D6 может быть использована для импульсного задания частоты) |
||
|
D2 |
|||
|
D3 |
|||
|
D4 |
|||
|
D5 |
|||
|
D6 |
|||
|
10V |
Источник питания: +10 В (20 мА) для однофазных моделей; +12 В (20 мА) для трехфазных моделей |
Только в моделях 0,4...22 кВт |
|
|
12V |
Источник питания: +12 В (20 мА) |
Только в моделях 30...315 кВт |
|
|
AO |
Аналоговый выход (многофункциональный). |
Только в моделях 0,4...22 кВт |
|
|
AO1 |
Многофункциональные аналоговые выходы |
Только в моделях 30...315 кВт |
|
|
AO2 |
|||
|
GND |
Общая клемма для AVI, ACI, AUX, AO, +24 |
||
|
+24 |
Источник питания +24 В |
||
|
AVI |
Аналоговый вход 0(2) – 10 В (20 кОм) |
||
|
AСI |
Аналоговый вход 0(4) – 20 мА (250 Ом) |
||
|
AUX |
Аналоговый вход 0(4) – 20 мА / 0(2) – 10 В |
Только в моделях 30...315 кВт |
|
|
DO |
Многофункциональный выход с ОК Допустимое напряжение =48 В (50 мА) |
Только в моделях 7,5...22 кВт |
|
|
DO1 |
Многофункциональные выходы с ОК Допустимое напряжение =48 В (50 мА) |
Только в моделях 30...315 кВт |
|
|
DO2 |
|||
|
DOG |
Общая клемма многофункциональных выходов DO |
Только в моделях 7,5...315 кВт |
|
|
A |
(+) RS485 |
Порт последовательной связи |
|
|
B |
(-) RS485 |
||
|
SG |
Экран |
||
Документация и ПО
Руководство по эксплуатации преобразователя частоты Е4-8400
Протокол управления преобразователями Е4-8400 по последовательной линии (MODBUS)
Программа управления преобразователями E4-8400 (Протокол MODBUS)
Габаритный чертеж Е4-8400-SP5L, S1L, 001Н
Габаритный чертеж Е4-8400-S2L, 002Н
Габаритный чертеж Е4-8400-S3L, 003Н
Габаритный чертеж Е4-8400-005Н, 007Н
Габаритный чертеж Е4-8400-010Н...-015Н
Габаритный чертеж Е4-8400-020Н...-030Н
Габаритный чертеж Е4-8400-040Н...-050Н
Габаритный чертеж Е4-8400-060Н...-075Н
Габаритный чертеж Е4-8400-100Н...-150Н
Габаритный чертеж Е4-8400-175Н
