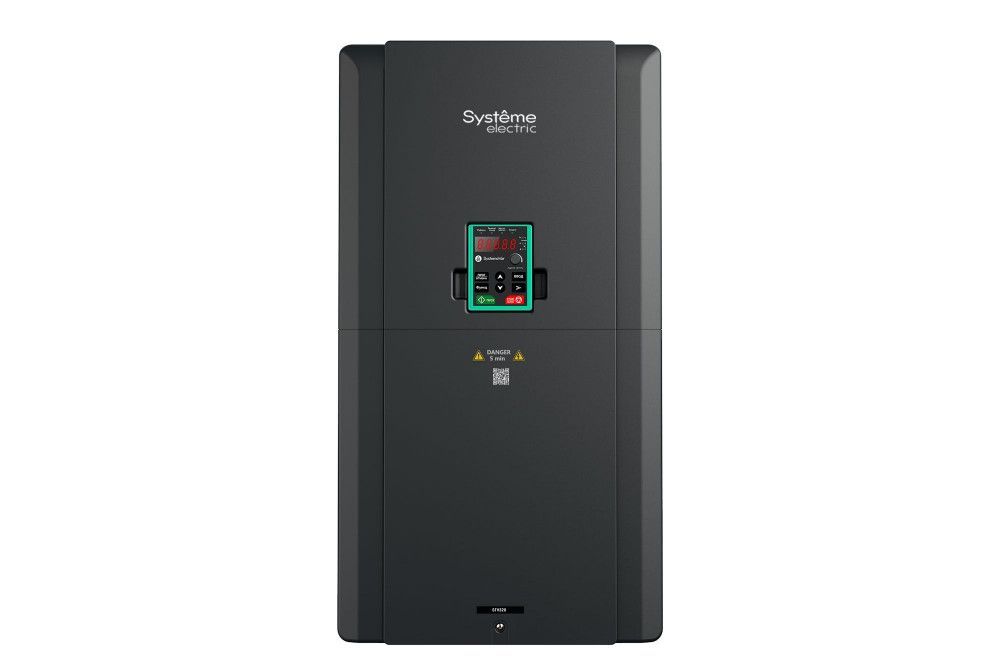

Преобразователь частоты Systeme Electric SystemeVar STV320D75N4

Преобразователь частоты Systeme Electric SystemeVar STV320D75N4 является высокопроизводительным общепромышленным приводом, предназначенным для управления асинхронными электродвигателями в широком спектре промышленных применений, включая текстильную, полиграфическую, упаковочную, деревообрабатывающую отрасли и производство пластмасс. Данная модель работает от трехфазной сети 380 В, имеет степень защиты IP20 и оснащена встроенным ЭМС-фильтром класса С3 и дросселем постоянного тока, что обеспечивает высокую надежность и электромагнитную совместимость. Для моделей мощностью 45 кВт и выше встроенный тормозной модуль является опцией и заказывается отдельно.

Назначение:

Преобразователь предназначен для управления асинхронными электродвигателями в общепромышленных применениях, включая текстильную, полиграфическую, упаковочную, деревообрабатывающую отрасли и производство пластмасс. Модель отлично подходит для работы с насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием.

Преимущества преобразователя частоты Systeme Electric SystemeVar STV320D75N4:

• встроенный фильтр ЭМС класса С3 обеспечивает эффективную защиту от электромагнитных помех, что позволяет использовать преобразователь в условиях с высокими требованиями к электромагнитной совместимости;
• встроенный дроссель постоянного тока сглаживает пульсации тока в звене постоянного напряжения, повышая коэффициент мощности и снижая гармонические искажения питающей сети;
• отличные характеристики векторного управления без датчика обратной связи обеспечивают высокую точность поддержания скорости и момента;
• поддержка функции безопасного отключения крутящего момента (STO) с сертификацией SIL2/SIL3 и PLd/PLe гарантирует безопасность обслуживающего персонала и оборудования;
• высокая перегрузочная способность 150% в течение 60 секунд позволяет выдерживать кратковременные перегрузки без остановки процесса;
• режим удержания в случае падения напряжения обеспечивает непрерывную работу оборудования при кратковременных перепадах напряжения в электросети;
• возможность объединения по звену постоянного тока позволяет создавать многодвигательные системы с общим питанием.

Технические характеристики преобразователя частоты Systeme Electric SystemeVar STV320D75N4:

• Номинальная мощность: 75 кВт.
• Входной ток: 139 А.
• Выходной ток: 150 А.
• Входное напряжение: 3 фазы, 380-440 В ±15%.
• Частота сети: 47-63 Гц.
• Выходное напряжение: 0-100% входного напряжения.
• Выходная частота: 0-400 Гц.
• Режим управления: Векторное управление SVC, скалярное управление U/f.
• Тип двигателя: Асинхронный.
• Диапазон регулирования скорости: 1:100 (SVC).
• Точность управления скоростью: ±0,2% (SVC).
• Пусковой момент: 0,5 Гц / 150% (SVC).
• Перегрузочная способность: 150% в течение 60 секунд; 180% в течение 10 секунд; 200% в течение 1 секунды.
• Встроенный фильтр ЭМС: Класс С3.
• Встроенный дроссель постоянного тока: Есть.
• Встроенный тормозной модуль: Отсутствует (опция для ≥45 кВт).
• Дискретные входы: 4 программируемых входа, 1 высокочастотный импульсный вход.
• Аналоговые входы: 1 вход (AI2) 0-10 В / 0-20 мА, 1 вход (AI3) -10...+10 В.
• Аналоговые выходы: 2 выхода (AO1, AO2) 0-10 В / 0-20 мА.
• Релейные выходы: 2 программируемых релейных выхода (3A/250 В).
• Функция безопасности: STO (SIL2/SIL3, PLd/PLe).
• Степень защиты: IP20.
• Окружающая температура: от -10 до +40 °С (до +50 °С со снижением характеристик).
• Охлаждение: Воздушное.

Комплект поставки:

В комплект поставки входят преобразователь частоты в соответствующем исполнении и руководство по эксплуатации.
