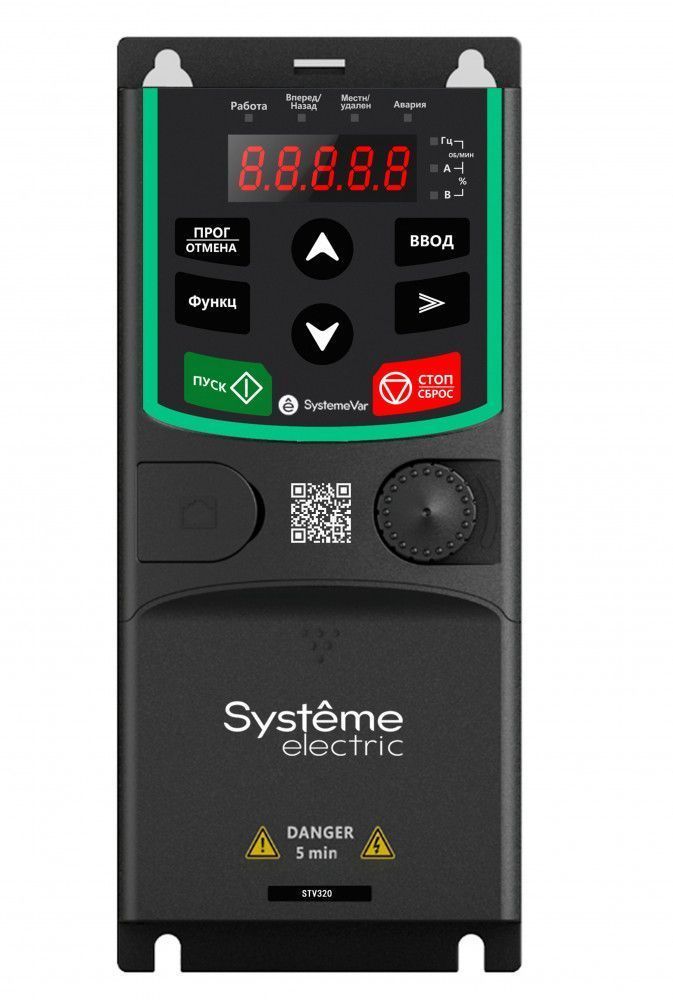

Преобразователь частоты Systeme Electric SystemeVar STV320U15N4
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Преобразователь частоты Systeme Electric SystemeVar STV320U15N4 является компактным высокопроизводительным общепромышленным приводом, предназначенным для управления асинхронными электродвигателями в широком спектре промышленных применений. Данная модель работает от трехфазной сети 380 В, имеет степень защиты IP20 и обеспечивает высокую надежность и электромагнитную совместимость. Модели мощностью до 2,2 кВт имеют возможность монтажа на DIN-рейку и установки вплотную друг к другу.
Назначение:
Преобразователь предназначен для управления асинхронными электродвигателями в общепромышленных применениях, включая текстильную, полиграфическую, упаковочную, деревообрабатывающую отрасли и производство пластмасс. Модель отлично подходит для работы с насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием.
Преимущества преобразователя частоты Systeme Electric SystemeVar STV320U15N4:
- компактное исполнение и возможность установки преобразователей частоты вплотную друг к другу позволяет экономить место в шкафу управления;
- возможность монтажа как на стену, так и на DIN-рейку обеспечивает гибкость при установке;
- отличные характеристики векторного управления без датчика обратной связи обеспечивают высокую точность поддержания скорости и момента;
- высокая перегрузочная способность 150% в течение 60 секунд позволяет выдерживать кратковременные перегрузки без остановки процесса;
- режим удержания в случае падения напряжения обеспечивает непрерывную работу оборудования при кратковременных перепадах напряжения в электросети;
- встроенный тормозной модуль позволяет эффективно управлять процессом торможения без использования внешних устройств;
- панель оператора является стандартной опцией и может быть вынесена на дверцу шкафа управления.
Технические характеристики преобразователя частоты Systeme Electric SystemeVar STV320U15N4:
- Номинальная мощность: 1,5 кВт.
- Входной ток: 5,0 А.
- Выходной ток: 4,2 А.
- Входное напряжение: 3 фазы, 380-440 В ±15%.
- Частота сети: 47-63 Гц.
- Выходное напряжение: 0-100% входного напряжения.
- Выходная частота: 0-400 Гц.
- Режим управления: Векторное управление SVC, скалярное управление U/f.
- Тип двигателя: Асинхронный.
- Диапазон регулирования скорости: 1:100 (SVC).
- Точность управления скоростью: ±0,2% (SVC).
- Пусковой момент: 0,5 Гц / 150% (SVC).
- Перегрузочная способность: 150% в течение 60 секунд; 180% в течение 10 секунд; 200% в течение 1 секунды.
- Встроенный тормозной модуль: Да.
- Дискретные входы: 4 программируемых входа, 1 высокочастотный импульсный вход.
- Аналоговые входы: 1 вход (AI2) 0-10 В / 0-20 мА, 1 вход (AI3) -10...+10 В.
- Аналоговые выходы: 2 выхода (AO1, AO2) 0-10 В / 0-20 мА.
- Релейные выходы: 2 программируемых релейных выхода (3A/250 В).
- Функция безопасности: STO (SIL2/SIL3, PLd/PLe).
- Степень защиты: IP20.
- Окружающая температура: от -10 до +40 °С (до +50 °С со снижением характеристик).
- Охлаждение: Воздушное.
Комплект поставки:
В комплект поставки входят преобразователь частоты в соответствующем исполнении и руководство по эксплуатации.
Технические характеристики
- Векторный без обратной связи (SVC)
- Скалярный (V/F)
- Для вентиляции
- Для компрессоров
- Для насосов
- Для отопления
- 1 (высокочастотный, 50 кГц)
- 4 (1 кГц)
- 1 (0-10 В, 4-20 мА)
- 1 (от -10 В до 10 В)
- Встроенный ПЛК
- ПИД-регулятор
- 150% – в течение 1 минуты
- 180% – в течение 10 секунд
- 200% – в течение 1 секунды
- DIN-рейка
- Настенный
