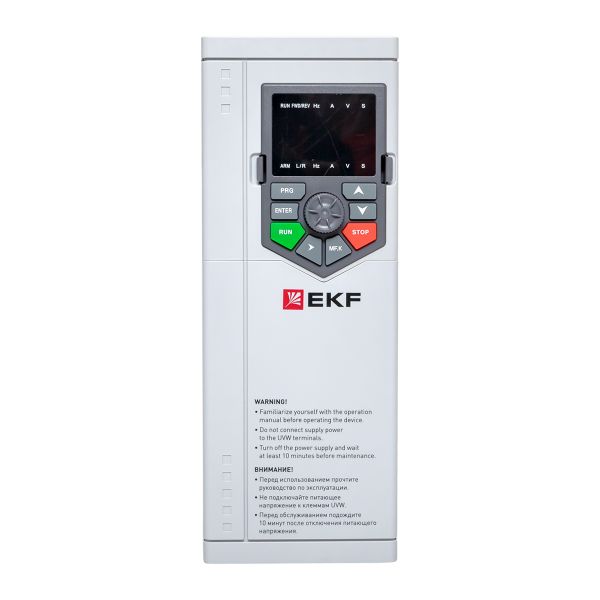

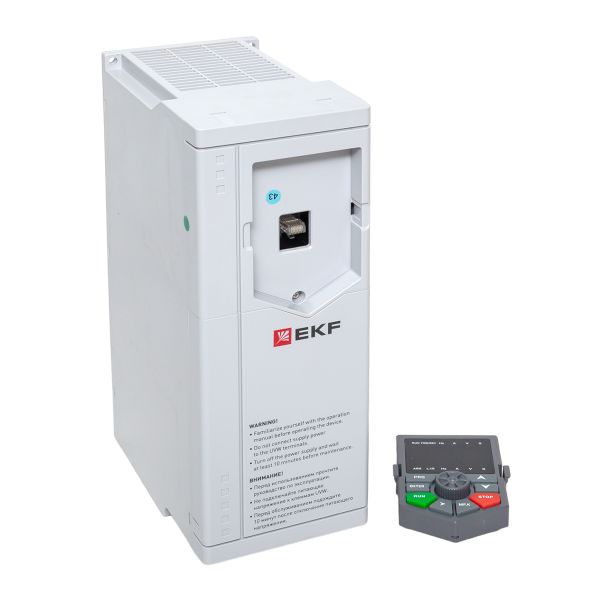

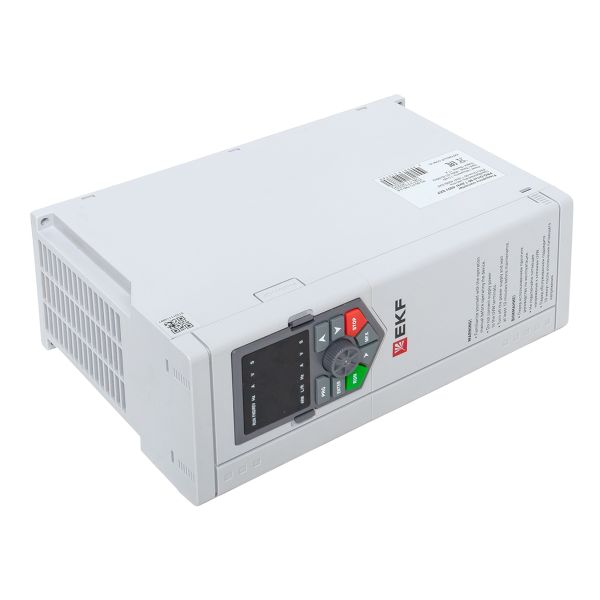

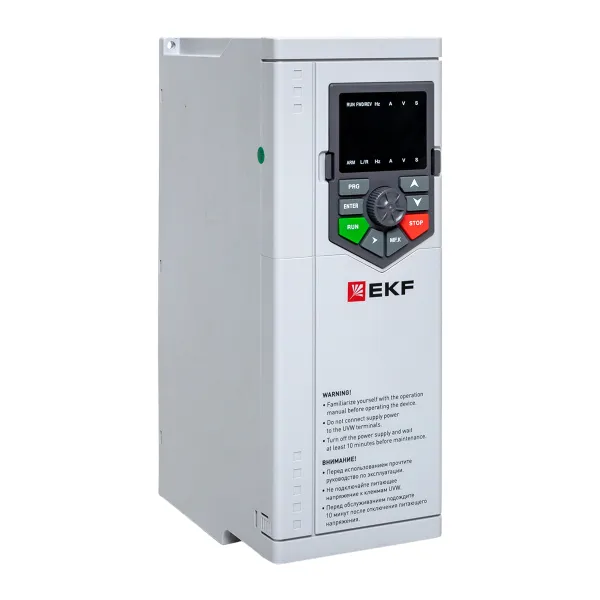

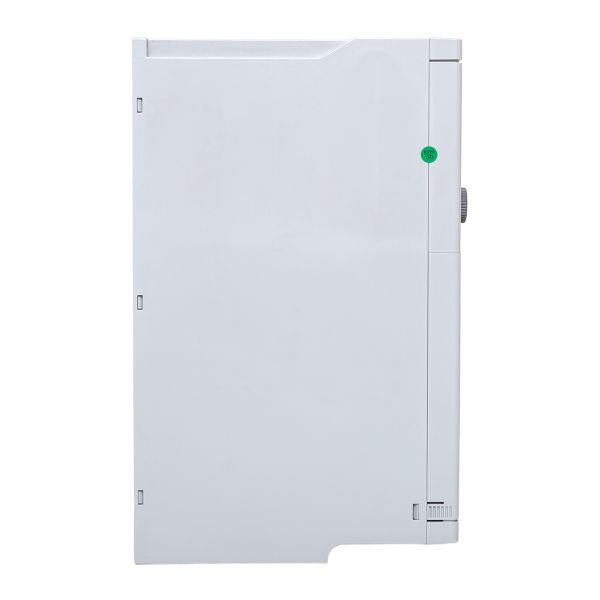

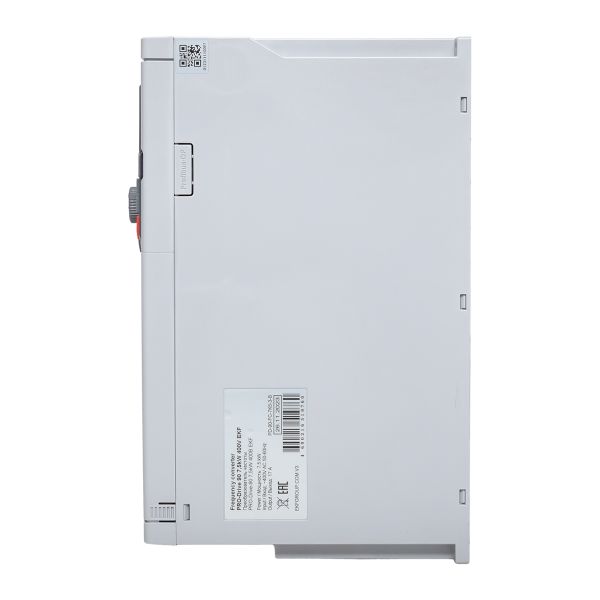

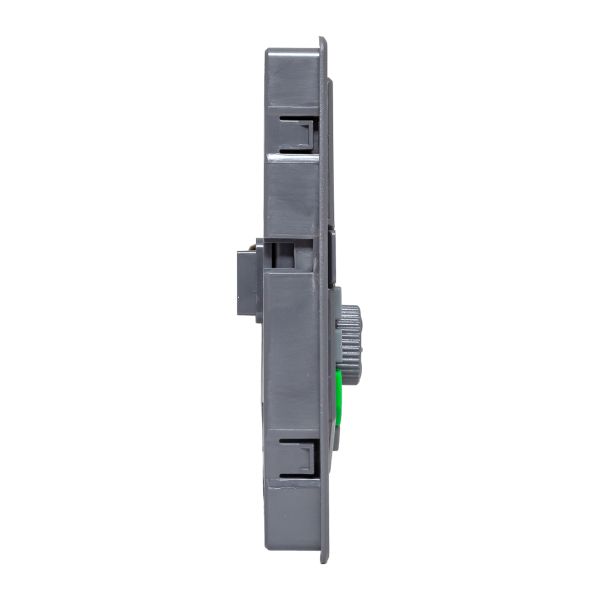

Преобразователь частоты EKF Pro-Drive PD-90-FC-7K5-3-B

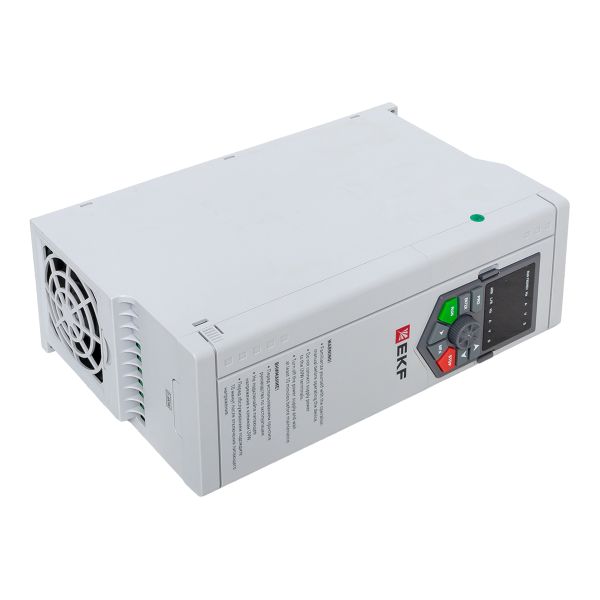

Преобразователь частоты EKF Pro-Drive PD-90-FC-7K5-3-B представляет собой надежное и функциональное устройство мощностью 7,5 кВт, предназначенное для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 3×360…440 В (номинальное 400 В). Модель относится к серии PRO-Drive 90, разработанной для широкого спектра нагрузок, не предъявляющих высоких требований к точности поддержания момента на валу, таких как вентиляторы, насосы, конвейеры и другое общепромышленное оборудование. Преобразователь обеспечивает точное регулирование скорости вращения двигателя в режимах скалярного (V/f) и бездатчикового векторного управления (OLV/SVC), что позволяет оптимально подобрать алгоритм управления под конкретную задачу. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного вертикального монтажа в закрытых шкафах управления. Отличительной особенностью серии является улучшенная термическая модель, позволяющая устанавливать преобразователи стенка-к-стенке без снижения выходных характеристик. Компактные габариты (Ш×В×Г) 116 × 320 × 210 мм и масса всего 3 кг делают его удобным для монтажа в шкафах с ограниченным пространством. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от −10 до +50 °C).

Расшифровка условного обозначения (код типа):

• PD-90-FC — серия: PRO-Drive 90 (преобразователь частоты для общепромышленных нагрузок).
• 7K5 — номинальная мощность двигателя: 7,5 кВт.
• -3 — тип питания: трёхфазное напряжение 360…440 В.
• B — наличие встроенного тормозного модуля (тормозного прерывателя).

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – скалярное V/f-управление и бездатчиковое векторное управление (SVC), позволяющие выбрать оптимальный алгоритм для конкретной нагрузки.
• Встроенный тормозной модуль позволяет подключать внешний тормозной резистор для эффективного динамического торможения.
• Управление пуском и остановом – стандартный пуск, поиск оборотов вращающегося двигателя, пуск с предварительным возбуждением, торможение постоянным током.
• ПИД-регулятор с обратной связью для поддержания заданных значений технологических параметров (давление, температура, расход и др.).
• Встроенный последовательный ПЛК позволяет реализовать простые алгоритмы управления без внешнего контроллера.
• Более 30 видов защит: от перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания, замыкания на землю, обрыва фазы на входе и выходе, перегрева и др.
• Функция автоматического сброса ошибок с настраиваемым числом попыток и временем ожидания.
• Интерфейс RS-485 с поддержкой протокола Modbus RTU для интеграции в системы автоматизации.
• 5 программируемых дискретных входов (один высокоскоростной импульсный до 50 кГц), 2 аналоговых входа (0–10 В / 4–20 мА), 2 аналоговых выхода (0–10 В / 4–20 мА), 2 релейных выхода и 2 транзисторных выхода (один импульсный до 100 кГц).

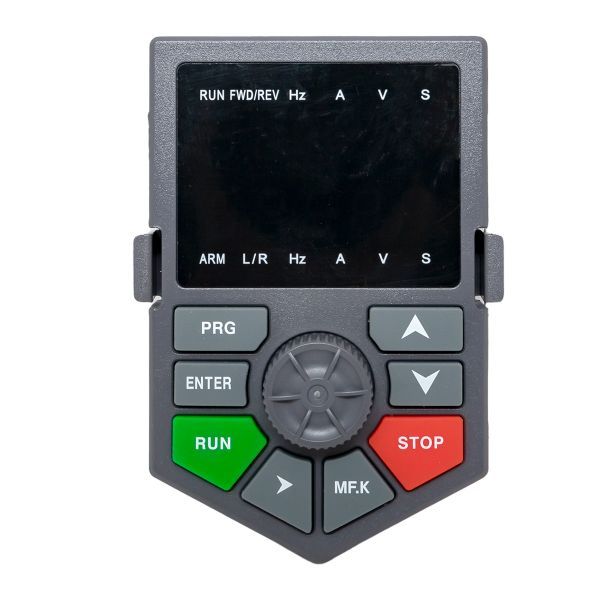

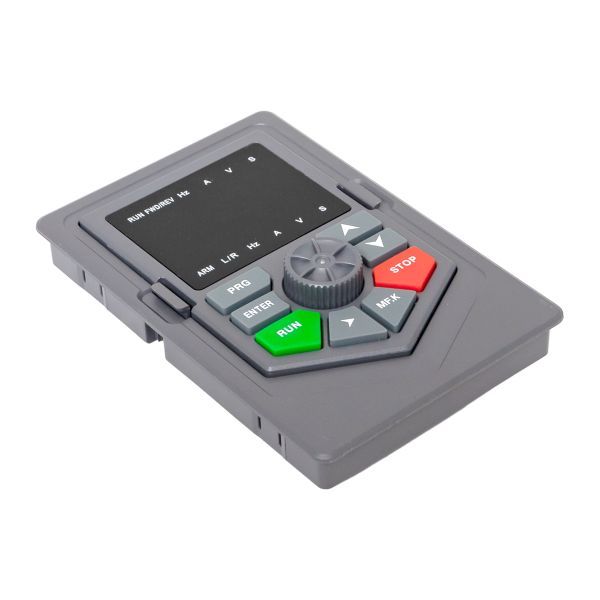

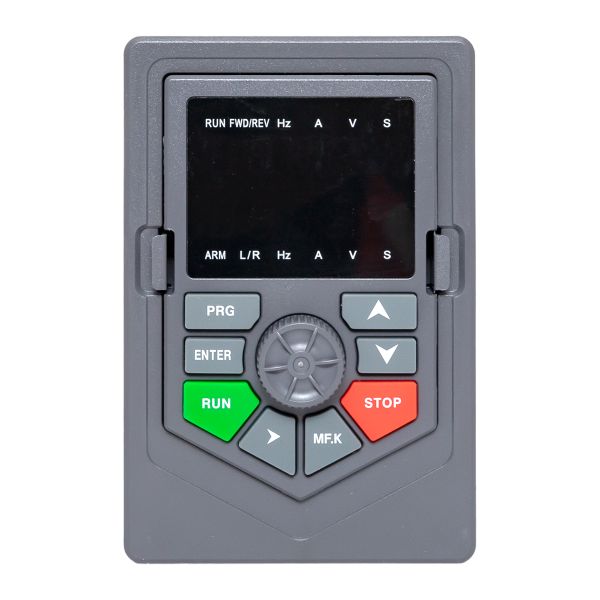

• Возможность задания частоты от различных источников: потенциометр на панели, аналоговые сигналы, дискретные входы, Modbus, многоступенчатое задание, ПИД-регулятор и др.
• Функция частоты качения для намоточных и текстильных машин, встроенные таймеры, счётчики импульсов и контроль длины.

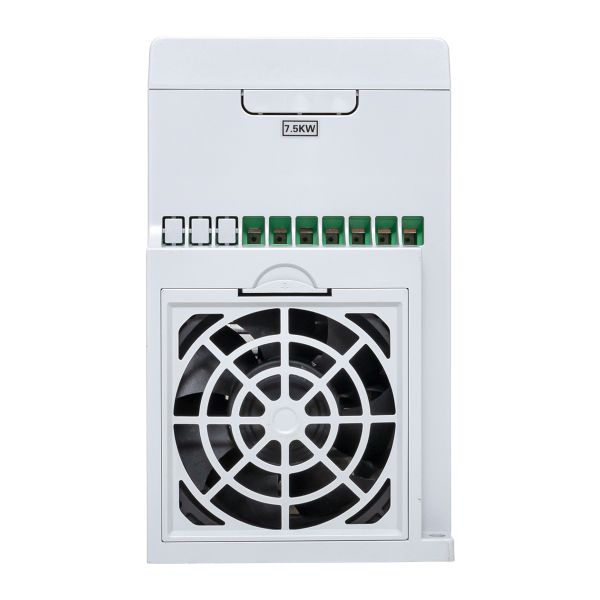

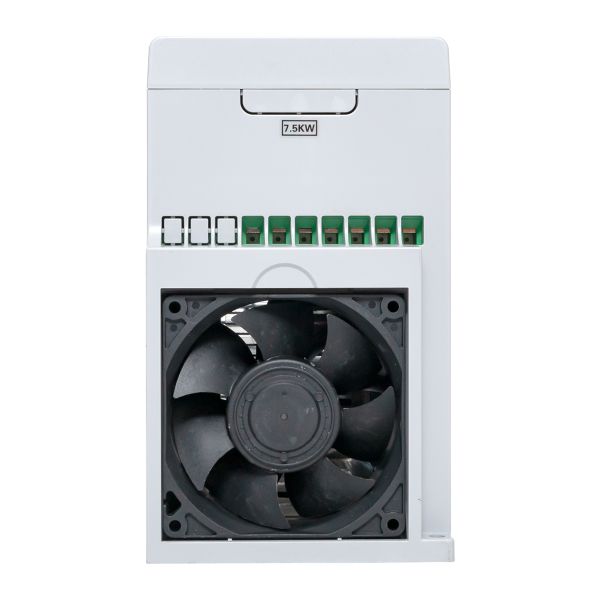

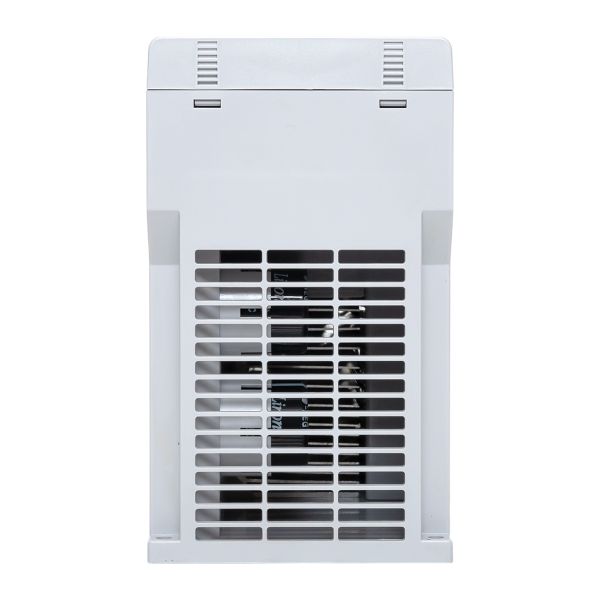

• Улучшенная термическая модель позволяет устанавливать преобразователи вплотную друг к другу без снижения выходных характеристик.

Особенности монтажа и подключения:

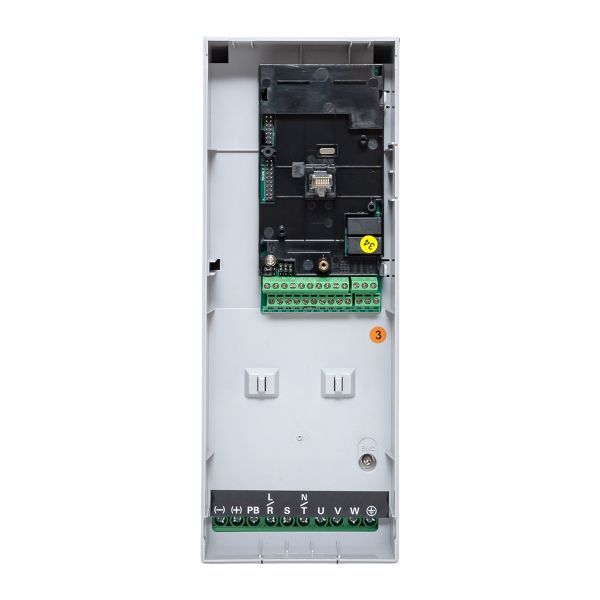

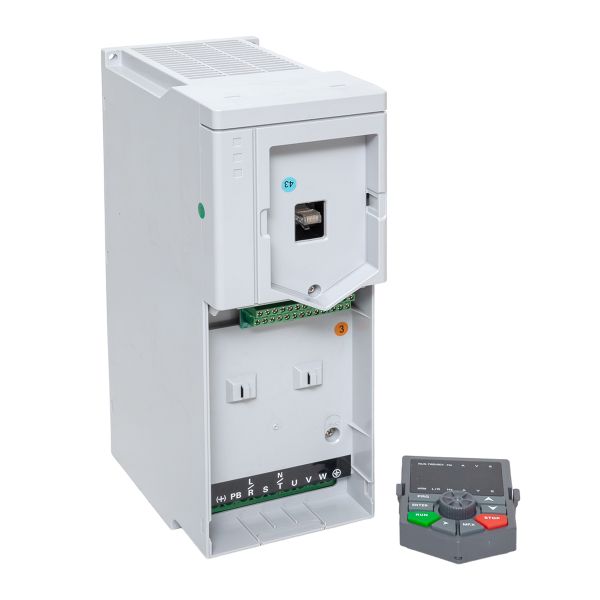

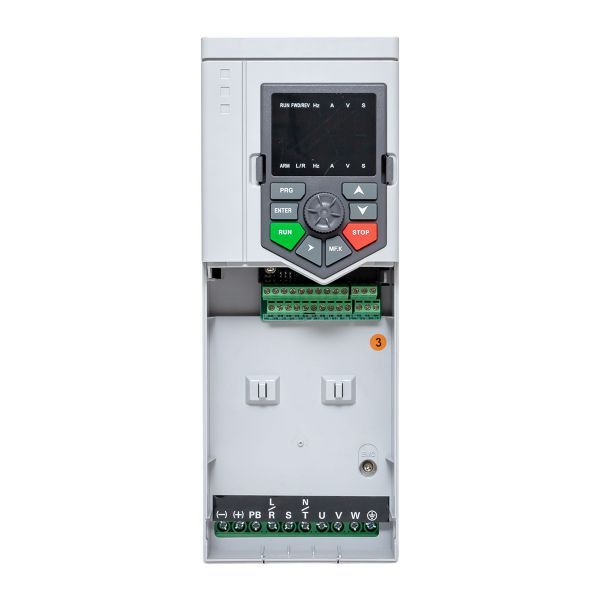

Преобразователь частоты предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 100 мм; при установке нескольких преобразователей в ряд рекомендуется обеспечивать достаточное расстояние для циркуляции воздуха. Крепление осуществляется с помощью винтов через монтажные отверстия, соответствующие типоразмеру. Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – R, S, T (чередование фаз не имеет значения); выход к двигателю – U, V, W; заземление – клемма PE (сопротивление заземления должно быть менее 0,1 Ом). Для подключения внешнего тормозного резистора используются клеммы (+) и PB – полярность должна строго соблюдаться. Кабели управления должны прокладываться отдельно от силовых линий, предпочтительно экранированными, с заземлением экрана с обоих концов. Длина аналоговых сигнальных линий не должна превышать 20 м. При длине кабеля двигателя более 50 м рекомендуется установка выходного дросселя переменного тока. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено, а напряжение на клеммах шины постоянного тока отсутствует.

Области применения:

• Системы вентиляции и кондиционирования – управление небольшими и средними вентиляторами.
• Насосное оборудование – циркуляционные насосы отопления, насосы водоснабжения средней мощности.
• Конвейерные линии и транспортеры – плавный пуск и регулирование скорости движения.
• Общепромышленные механизмы – центрифуги, мешалки, компрессоры, экструдеры, дробилки.
• Деревообрабатывающие и упаковочные машины.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное позволяет снизить энергопотребление на 30–50%.

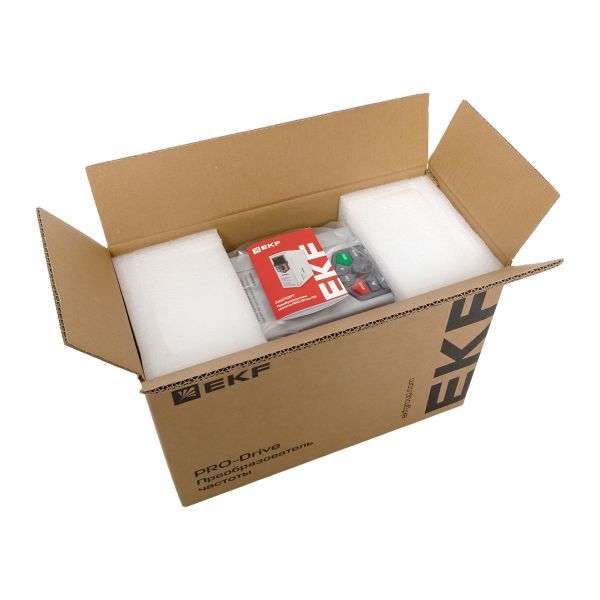

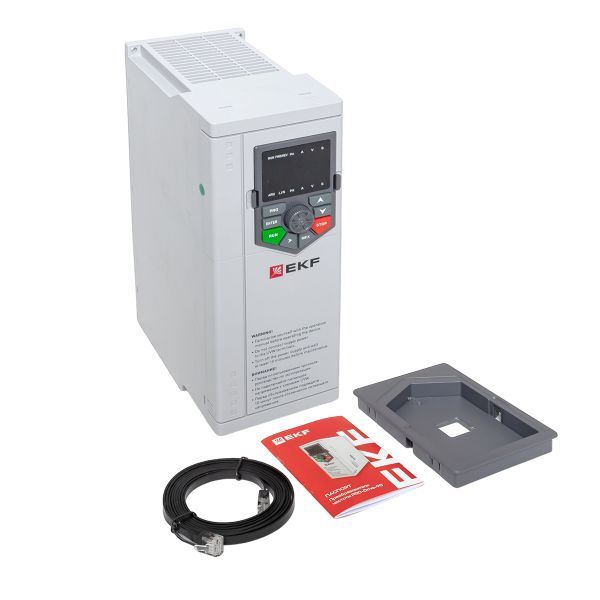

Комплект поставки:

• Преобразователь частоты EKF Pro-Drive PD-90-FC-7K5-3-B – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт изделия – 1 экз.
• Комплект крепёжных элементов – 1 компл.

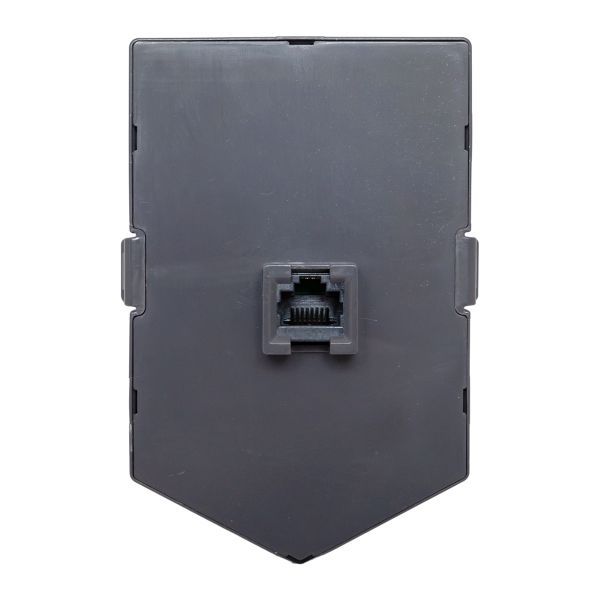

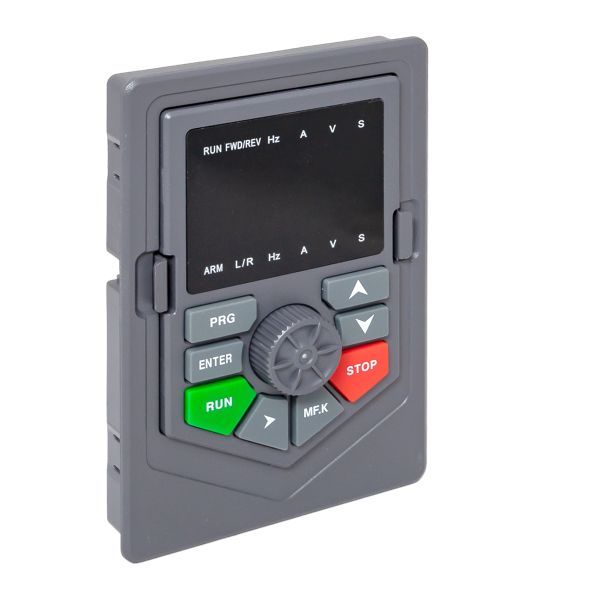

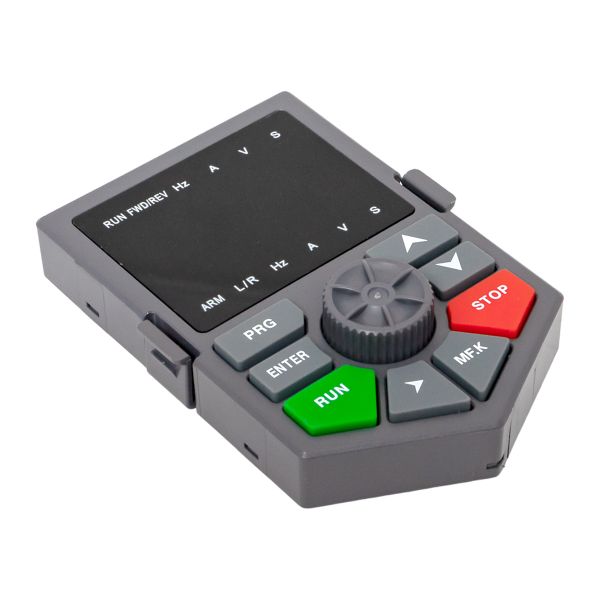

• Соединительный кабель для панели управления – 1 шт.

Сертификация и соответствие:

Преобразователь частоты PD-90-FC-7K5-3-B соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Продукция соответствует стандартам ГОСТ IEC 61800-5-1 и ГОСТ IEC 61800-3. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания EKF предоставляет гарантию на преобразователи частоты серии PRO-Drive 90 сроком 36 месяцев с даты продажи. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов (пожар, наводнение, аномальное напряжение), несанкционированным вскрытием или модификацией устройства. После окончания гарантийного срока техническое обслуживание и ремонт осуществляются на договорной основе. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании составляет не менее 7 лет.
