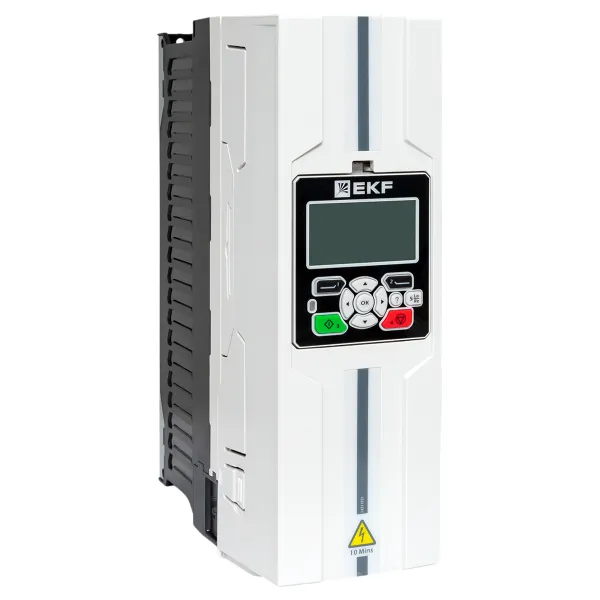

Преобразователь частоты EKF Pro-Drive PD-500-E88-4K0-43-B-EC

Преобразователь частоты EKF Pro-Drive PD-500-E88-4K0-43-B-EC представляет собой компактное высокоэффективное устройство мощностью 4 кВт, разработанное для управления асинхронными и синхронными электродвигателями в трёхфазных сетях переменного тока напряжением 3×360…490 В (номинальное 380–400 В). Модель относится к серии PRO-Drive 500, предназначенной для широкого спектра промышленного оборудования, и обеспечивает точное регулирование скорости вращения двигателя с диапазоном 1:200, а также снижение энергопотребления до 30% и более. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного вертикального монтажа в закрытых шкафах управления. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения, что особенно важно для механизмов с высокими инерционными нагрузками. Встроенный интерфейс EtherCAT (индекс «EC») обеспечивает высокоскоростную связь с промышленными сетями (цикл обмена до 1 мс), поддержку протокола CANopen over EtherCAT (CoE), что делает этот привод идеальным для применения в сложных автоматизированных системах, станкостроении и робототехнике. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён многофункциональной ЖК-панелью управления, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет габаритные размеры (Ш×В×Г) 100 × 300 × 230 мм и массу 10 кг, что делает её удобной для монтажа в шкафах с ограниченным пространством. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от −10 до +50 °C).

Расшифровка условного обозначения (код типа):

• PD-500-E88 — серия: PRO-Drive 500.
• 4K0 — номинальная мощность двигателя: 4 кВт.
• -43 — тип питания: трёхфазное напряжение 360…490 В (номинальное 380–400 В).
• B — наличие встроенного тормозного модуля (тормозного прерывателя).
• EC — наличие встроенного интерфейса EtherCAT.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – прямое управление моментом (DTC) с обратной связью по скорости (энкодер) и бездатчиковое, а также скалярное V/f-управление.
• Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, поиск оборотов вращающегося двигателя.
• Встроенный тормозной модуль позволяет подключать внешний тормозной резистор напрямую к клеммам (+) и PB для эффективного динамического торможения.
• Интерфейс EtherCAT обеспечивает высокоскоростную связь с промышленными сетями, поддержка протокола CANopen over EtherCAT (CoE).
• Функция безопасного отключения крутящего момента (STO) соответствует требованиям безопасности SIL2/PL d, позволяет выполнять работы по техническому обслуживанию без отключения питания привода.
• Более 30 видов защит: от перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания, замыкания на землю (в том числе проверка при включении), обрыва фазы на входе и выходе, перегрева модуля IGBT и двигателя (с возможностью подключения внешнего датчика температуры). Предусмотрена функция автоматического сброса ошибок с настраиваемым числом попыток и временем ожидания.
• Встроенные порты RS-485 (Modbus RTU), CANopen, Ethernet (Modbus TCP) и USB-Device, а также опциональная плата расширения для ProfiNet.
• 6 программируемых дискретных входов (3 из них – высокоскоростные до 100 кГц), 2 аналоговых входа (0–10 В / 4–20 мА), 2 аналоговых выхода (0–10 В / 4–20 мА), 2 релейных выхода (переключающие контакты, 250 В AC / 3 А) и 2 транзисторных выхода (один с поддержкой импульсного сигнала до 120 кГц).
• Встроенный ПИД-регулятор и последовательный ПЛК позволяют реализовать сложные алгоритмы управления без внешнего контроллера.
• Дополнительно – автоматическая стабилизация напряжения (AVR), ограничение крутящего момента, режим «спящий/пробуждение» для экономии энергии, поддержка синхронных двигателей с постоянными магнитами.

Особенности монтажа и подключения:

Преобразователь частоты предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 100 мм. Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – R, S, T; выход к двигателю – U, V, W; заземление – клемма PE. Для подключения внешнего тормозного резистора используются клеммы (+) и PB – полярность должна строго соблюдаться, длина кабеля не должна превышать 5 м. Кабели управления должны прокладываться отдельно от силовых линий, предпочтительно экранированными, с заземлением экрана с обоих концов. При длине кабеля двигателя более 50 м рекомендуется установка выходного дросселя переменного тока для снижения перенапряжений. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено, индикатор CHARGE погас, а напряжение на клеммах шины постоянного тока ниже 36 В. Запрещается включать и отключать преобразователь частоты с помощью внешнего контактора на входе.

Области применения:

• Промышленная автоматизация – управление небольшими конвейерами, транспортерами, упаковочными машинами.
• Насосное оборудование – циркуляционные насосы отопления, насосы водоснабжения малой мощности.
• Системы вентиляции и кондиционирования – управление приточными и вытяжными вентиляторами.
• Общепромышленное применение – мешалки, центрифуги, компрессоры, деревообрабатывающие станки малой мощности.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное позволяет снизить энергопотребление на 30–50%.
• Сложные системы автоматизации – благодаря интерфейсу EtherCAT привод легко интегрируется в высокоскоростные сети управления, что делает его подходящим для применения в станкостроении и робототехнике.

Комплект поставки:

• Преобразователь частоты EKF Pro-Drive PD-500-E88-4K0-43-B-EC – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт изделия – 1 экз.
• Комплект крепёжных элементов – 1 компл.
• Кабель для подключения выносной панели управления – 1 шт.

Сертификация и соответствие:

Преобразователь частоты PD-500-E88-4K0-43-B-EC соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011. Продукция соответствует стандартам ГОСТ IEC 61800-5-1 и ГОСТ IEC 61800-3. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания EKF предоставляет гарантию на преобразователи частоты серии PRO-Drive 500 сроком 36 месяцев с даты продажи. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов, несанкционированным вскрытием или модификацией устройства. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании составляет не менее 7 лет.
