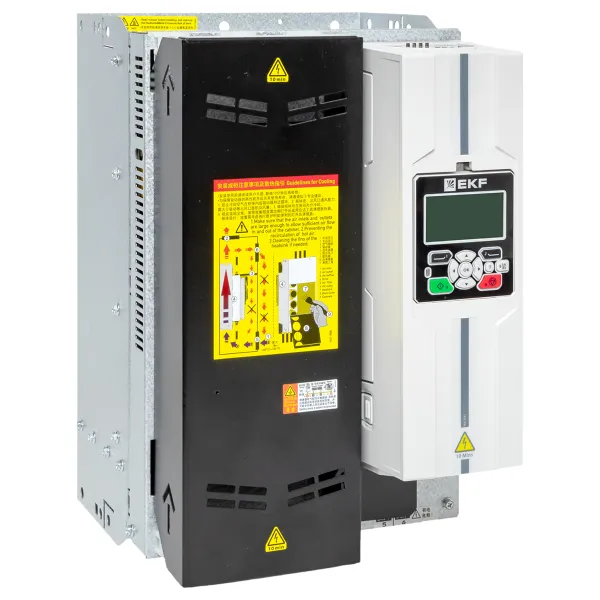

Преобразователь частоты EKF Pro-Drive PD-500-E88-37K-43-PN

Преобразователь частоты EKF Pro-Drive PD-500-E88-37K-43-PN представляет собой высокопроизводительное устройство мощностью 37 кВт, разработанное для управления асинхронными и синхронными электродвигателями в трёхфазных сетях переменного тока напряжением 3×360…490 В (номинальное 380–400 В). Модель относится к серии PRO-Drive 500, предназначенной для широкого спектра промышленного оборудования, и обеспечивает точное регулирование скорости вращения двигателя с диапазоном 1:200, а также снижение энергопотребления до 30% и более. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного вертикального монтажа в закрытых шкафах управления. Данная модель не имеет встроенного тормозного модуля (отсутствие индекса «B» в артикуле), поэтому для реализации динамического торможения с подключением внешнего тормозного резистора требуется использование опционального внешнего тормозного модуля. Встроенный интерфейс ProfiNet (индекс «PN») обеспечивает надёжную интеграцию в промышленные сети на базе протокола PROFINET с поддержкой циклического обмена данными и расширенной диагностики, что делает привод полностью совместимым с контроллерами ведущих производителей (Siemens, Beckhoff и др.) и позволяет использовать его в ответственных автоматизированных системах с жёсткими требованиями к синхронизации и достоверности обмена. Платы управления и силовая часть покрыты защитным лаком, что гарантирует устойчивость к воздействию пыли, влаги и агрессивных сред, а продуманная компоновка компонентов обеспечивает эффективное охлаждение и длительный срок службы. Преобразователь оснащён многофункциональной ЖК-панелью управления, отображающей все ключевые рабочие параметры и позволяющей оперативно настраивать систему и проводить диагностику. Модель имеет габаритные размеры (Ш×В×Г) 250 × 400 × 300 мм и массу 15 кг, что делает её удобной для монтажа в стандартных шкафах управления. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от −10 до +50 °C).

Расшифровка условного обозначения (код типа):

• PD-500-E88 — серия: PRO-Drive 500.
• 37K — номинальная мощность двигателя: 37 кВт.
• -43 — тип питания: трёхфазное напряжение 360…490 В (номинальное 380–400 В).
• PN — наличие встроенного интерфейса ProfiNet.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – прямое управление моментом (DTC) с обратной связью по скорости (энкодер) и бездатчиковое, а также скалярное V/f-управление.
• Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, поиск оборотов вращающегося двигателя.
• Отсутствие встроенного тормозного модуля – для реализации динамического торможения требуется подключение внешнего тормозного модуля и резистора.
• Интерфейс ProfiNet обеспечивает интеграцию в сети PROFINET с поддержкой циклического обмена данными и диагностики.
• Функция безопасного отключения крутящего момента (STO) соответствует требованиям безопасности SIL2/PL d.
• Более 30 видов защит: от перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания, замыкания на землю, обрыва фазы на входе и выходе, перегрева модуля IGBT и двигателя (с возможностью подключения внешнего датчика температуры). Предусмотрена функция автоматического сброса ошибок.
• Встроенные порты RS-485 (Modbus RTU), CANopen, Ethernet (Modbus TCP) и USB-Device, а также опциональная плата расширения для EtherCAT.
• 6 программируемых дискретных входов (3 из них – высокоскоростные до 100 кГц), 2 аналоговых входа (0–10 В / 4–20 мА), 2 аналоговых выхода (0–10 В / 4–20 мА), 2 релейных выхода (переключающие контакты, 250 В AC / 3 А) и 2 транзисторных выхода (один с поддержкой импульсного сигнала до 120 кГц).
• Встроенный ПИД-регулятор и последовательный ПЛК позволяют реализовать сложные алгоритмы управления без внешнего контроллера.
• Дополнительно – автоматическая стабилизация напряжения (AVR), ограничение крутящего момента, режим «спящий/пробуждение» для экономии энергии, поддержка синхронных двигателей с постоянными магнитами.

Особенности монтажа и подключения:

Преобразователь частоты предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 100 мм. Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – R, S, T; выход к двигателю – U, V, W; заземление – клемма PE. В связи с отсутствием встроенного тормозного модуля, при необходимости динамического торможения требуется установка внешнего тормозного модуля с подключением к шине постоянного тока. Кабели управления должны прокладываться отдельно от силовых линий, предпочтительно экранированными, с заземлением экрана с обоих концов. При длине кабеля двигателя более 50 м рекомендуется установка выходного дросселя переменного тока для снижения перенапряжений. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено, индикатор CHARGE погас, а напряжение на клеммах шины постоянного тока ниже 36 В. Запрещается включать и отключать преобразователь частоты с помощью внешнего контактора на входе.

Области применения:

• Промышленная автоматизация – управление конвейерами, транспортерами, рольгангами, элеваторами.
• Насосное оборудование – мощные циркуляционные насосы, насосы водоснабжения, повысительные станции.
• Системы вентиляции и кондиционирования – управление приточными и вытяжными вентиляторами, чиллерами.
• Общепромышленное применение – центрифуги, мешалки, компрессоры, экструдеры, дробилки, упаковочные машины, деревообрабатывающие станки.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное позволяет снизить энергопотребление на 30–50%.
• Системы с применением PROFINET – благодаря встроенному интерфейсу ProfiNet привод легко интегрируется в сети ведущих производителей контроллеров, что делает его предпочтительным выбором для проектов, требующих стандартизации и высокой надёжности обмена данными.

Комплект поставки:

• Преобразователь частоты EKF Pro-Drive PD-500-E88-37K-43-PN – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт изделия – 1 экз.
• Комплект крепёжных элементов – 1 компл.
• Кабель для подключения выносной панели управления – 1 шт.

Сертификация и соответствие:

Преобразователь частоты PD-500-E88-37K-43-PN соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011. Продукция соответствует стандартам ГОСТ IEC 61800-5-1 и ГОСТ IEC 61800-3. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания EKF предоставляет гарантию на преобразователи частоты серии PRO-Drive 500 сроком 36 месяцев с даты продажи. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов, несанкционированным вскрытием или модификацией устройства. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании составляет не менее 7 лет.
