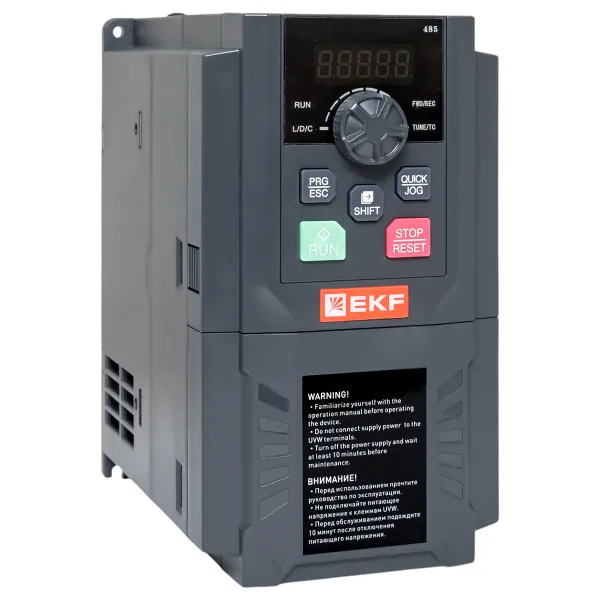

Преобразователь частоты EKF Pro-Drive PD-150-FC-5K5-43-B

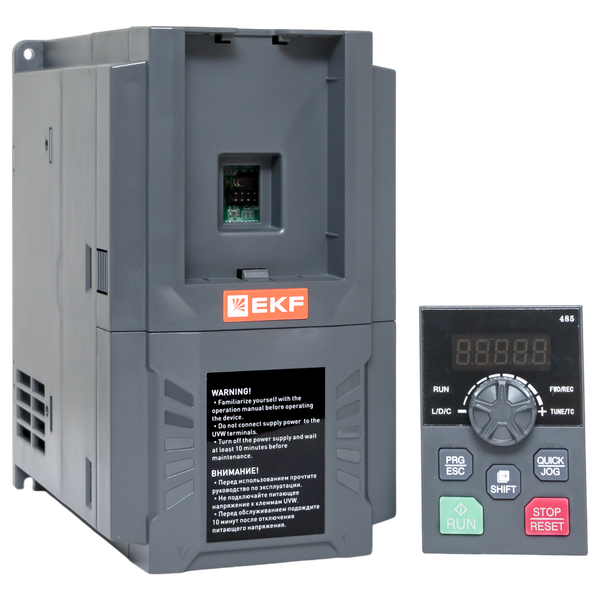

Преобразователь частоты EKF Pro-Drive PD-150-FC-5K5-43-B представляет собой высокоэффективное устройство мощностью 5,5 кВт, разработанное для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 330–450 В с допустимым отклонением ±15%. Модель относится к универсальной серии PRO-Drive 150, предназначенной для широкого спектра промышленного оборудования, и обеспечивает точное регулирование скорости вращения двигателя, а также снижение энергопотребления до 30% и более. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения, что особенно важно для механизмов с высокими инерционными нагрузками. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет компактные габариты (110 × 192 × 165 мм) и вес 2,15 кг, что делает её удобной для монтажа в шкафах с ограниченным пространством. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от -10 до +50 °C).

Расшифровка условного обозначения (код типа):

• PD-150-FC — серия PRO-Drive 150.
• 5K5 — мощность 5,5 кВт (G); для P – 7,5 кВт.
• -43 — трёхфазное 330–450 В.
• B — наличие встроенного тормозного модуля.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – SVC и V/f.
• Пуск/останов – прямой, предварительное возбуждение, поиск оборотов.
• Встроенный тормозной модуль – подключение внешнего резистора к (+) и PB.
• Защиты – более 30 видов, авт. сброс.
• Интерфейсы – RS-485 Modbus, опционально расширения.
• Входы/выходы – 5 DI, 2 AI, 2 AO, 2 реле, 1 транзисторный, HDI, FM.
• Программирование – ПЛК, ПИД, частота качания, счёт, длина.
• Дополнительно – AVR, ограничение момента, спящий режим.

Особенности монтажа и подключения:

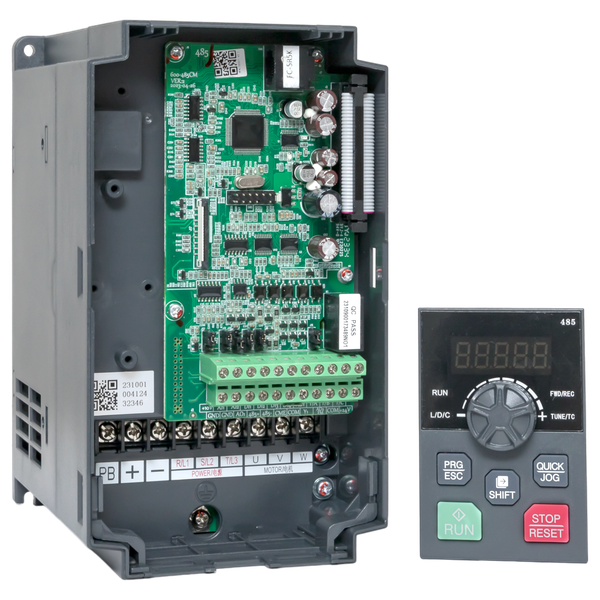

Вертикальный монтаж, зазоры – не менее 100 мм. Крепление – 4 болта через отверстия 5 мм (габариты 110×192 мм). Силовые клеммы: R,S,T – вход; U,V,W – двигатель; PE – заземление. Тормозной резистор – (+) и PB. Кабели управления – экранированные. Перед монтажом – отключить питание, дождаться разрядки.

Области применения:

• Вентиляция, кондиционирование.
• Насосы.
• Конвейеры.
• Центрифуги, компрессоры, экструдеры.
• Энергосбережение.

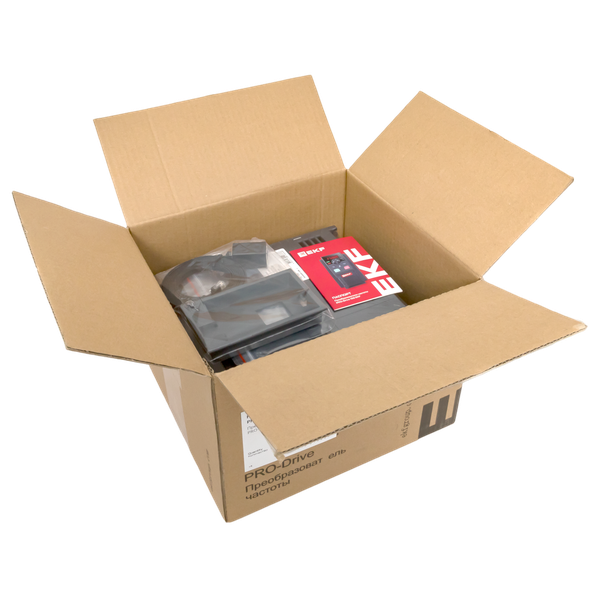

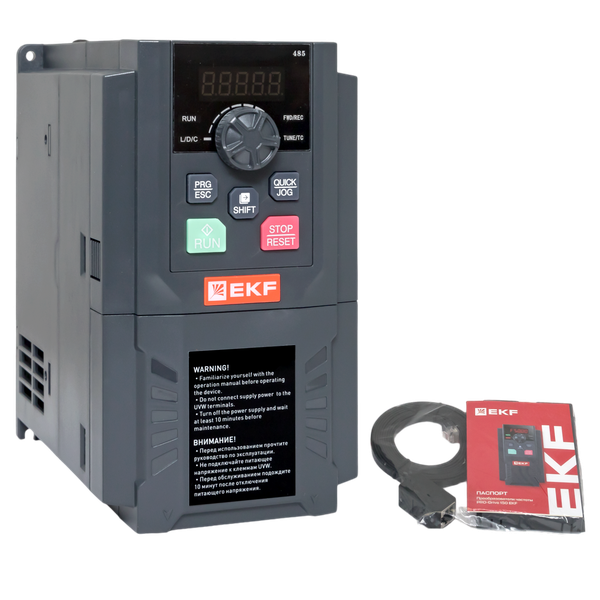

Комплект поставки, сертификация и гарантия:

Стандартный комплект. Сертификация: ТР ТС 004/2011, 020/2011, ГОСТ IEC 61800-5-1, ГОСТ IEC 61800-3. Гарантия 3 года.
