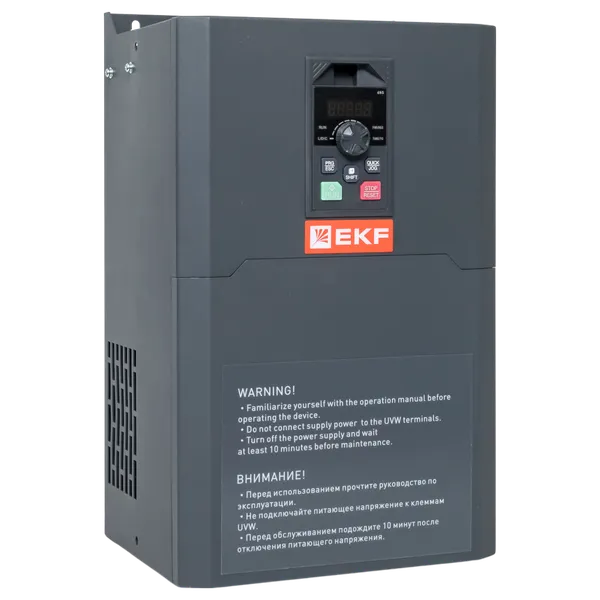

Преобразователь частоты EKF Pro-Drive PD-150-FC-30K-43-B

Преобразователь частоты EKF Pro-Drive PD-150-FC-30K-43-B представляет собой высокоэффективное устройство мощностью 30 кВт, разработанное для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 330–450 В с допустимым отклонением ±15%. Модель относится к универсальной серии PRO-Drive 150, предназначенной для широкого спектра промышленного оборудования, и обеспечивает точное регулирование скорости вращения двигателя с диапазоном 1:200, а также снижение энергопотребления до 30% и более. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения, что особенно важно для механизмов с высокими инерционными нагрузками. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет компактные габариты (255 × 425 × 206 мм) и вес 14 кг, что делает её удобной для монтажа в шкафах с ограниченным пространством. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от -10 до +50 °C).

Расшифровка условного обозначения (код типа):

• PD-150-FC — серия: PRO-Drive 150 (универсальный преобразователь частоты для общепромышленных применений).
• 30K — номинальная мощность двигателя: 30 кВт (режим G); для насосно-вентиляторных нагрузок (режим P) – 37 кВт.
• -43 — трёхфазное питание 330–450 В.
• B — наличие встроенного тормозного модуля (тормозного прерывателя) для подключения внешнего тормозного резистора.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – SVC и V/f.
• Пуск/останов – прямой, предварительное возбуждение, поиск оборотов.
• Встроенный тормозной модуль – подключение внешнего резистора к (+) и PB, длина кабеля до 5 м.
• Защиты – более 30 видов, автоматический сброс.
• Интерфейсы – RS-485 Modbus, опционально Profibus, CANopen, Profinet, EtherCAT.
• Входы/выходы – 5 DI, 2 AI, 2 AO, 2 реле, 1 транзисторный выход, HDI, FM.
• Программирование – ПЛК, ПИД, частота качания, счёт, длина.
• Дополнительно – AVR, ограничение момента, режим «спящий/пробуждение».

Особенности монтажа и подключения:

Вертикальный монтаж, зазоры – не менее 100 мм. Крепление – 4 болта через отверстия 7 мм (габариты 255×425 мм). Силовые клеммы: R,S,T – вход; U,V,W – двигатель; PE – заземление. Тормозной резистор – (+) и PB (полярность, длина до 5 м). Кабели управления – экранированные, отдельно. Перед монтажом – отключить питание, дождаться разрядки.

Области применения:

• Вентиляция, кондиционирование.
• Насосы.
• Конвейеры.
• Центрифуги, компрессоры, экструдеры.
• Энергосбережение.

Комплект поставки, сертификация и гарантия:

Стандартный комплект. Сертификация: ТР ТС 004/2011, 020/2011, ГОСТ IEC 61800-5-1, ГОСТ IEC 61800-3. Гарантия 3 года.
