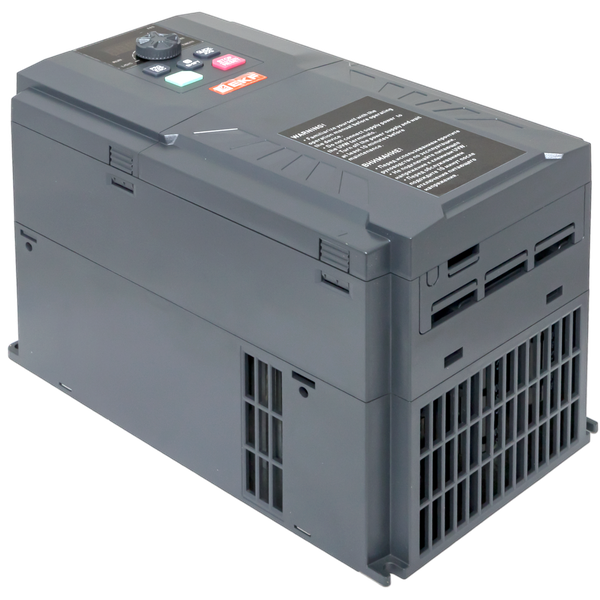

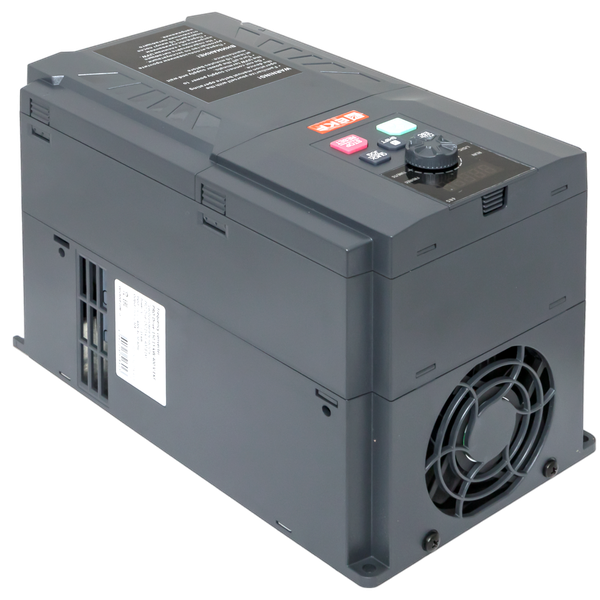

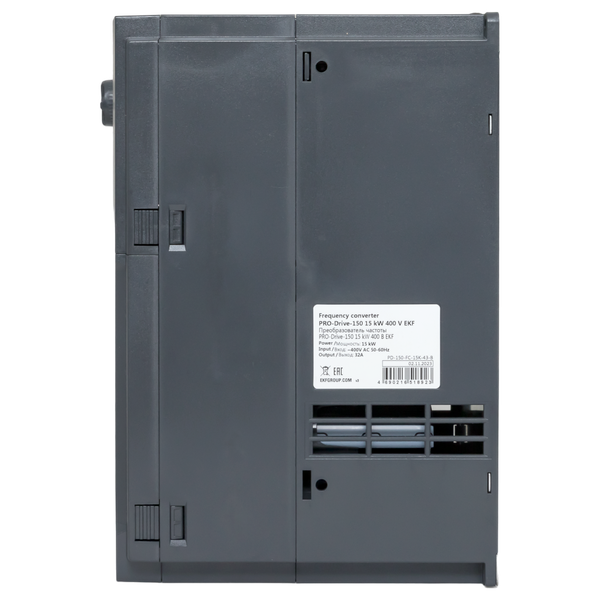

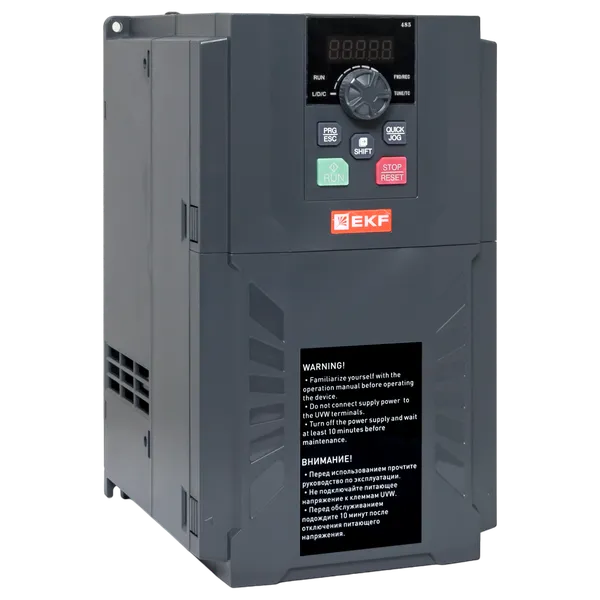

Преобразователь частоты EKF Pro-Drive PD-150-FC-15K-43-B

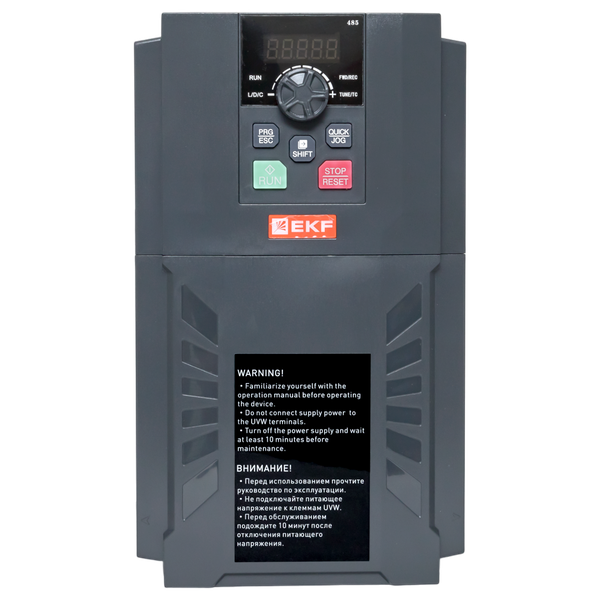

Преобразователь частоты EKF Pro-Drive PD-150-FC-15K-43-B представляет собой компактное высокоэффективное устройство мощностью 15 кВт, разработанное для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 330–450 В с допустимым отклонением ±15%. Модель относится к универсальной серии PRO-Drive 150, предназначенной для широкого спектра промышленного оборудования, и обеспечивает точное регулирование скорости вращения двигателя с диапазоном 1:200, а также снижение энергопотребления до 30% и более. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения, что особенно важно для механизмов с высокими инерционными нагрузками. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет компактные габариты (160 × 275 × 186 мм) и вес 5,05 кг, что делает её удобной для монтажа в шкафах с ограниченным пространством. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от -10 до +50 °C).

Расшифровка условного обозначения (код типа):

• PD-150-FC — серия: PRO-Drive 150 (универсальный преобразователь частоты для общепромышленных применений).
• 15K — номинальная мощность двигателя: 15 кВт (для режима с постоянным моментом, модель G); для насосно-вентиляторных нагрузок (модель P) допустимая мощность составляет 18,5 кВт.
• -43 — тип питания: трёхфазное напряжение 330–450 В (номинальное 380–400 В).
• B — наличие встроенного тормозного модуля (тормозного прерывателя), что позволяет подключать внешний тормозной резистор для динамического торможения.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – бездатчиковое векторное управление (SVC) и скалярное V/f-управление.
• Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, поиск оборотов вращающегося двигателя.
• Встроенный тормозной модуль – позволяет подключать внешний резистор к (+) и PB для динамического торможения. Длина кабеля резистора не должна превышать 5 м.
• Защитные функции – более 30 видов защит: от перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания, замыкания на землю (в том числе проверка при включении), обрыва фазы на входе и выходе, перегрева модуля IGBT и двигателя (электронная тепловая защита ETR с возможностью подключения термистора). Предусмотрена функция автоматического сброса ошибок с настраиваемым числом попыток и временем ожидания.
• Интерфейсы – встроенный порт RS-485 с поддержкой протокола Modbus RTU. Скорость передачи данных от 300 до 115200 бит/с. Опционально доступны платы расширения для Profibus DP, CANopen, Profinet, EtherCAT.
• Входы/выходы – 5 программируемых дискретных входов (с возможностью выбора активного уровня – высокий или низкий), 2 аналоговых входа (0–10 В / 4–20 мА) с фильтрацией и масштабированием, 2 аналоговых выхода (0–10 В / 4–20 мА), 2 релейных выхода (переключающие контакты, 250 В AC / 3 А) и 1 транзисторный выход с открытым коллектором. Имеется высокоскоростной импульсный вход (HDI, до 50 кГц) и высокоскоростной импульсный выход (FM, до 50 кГц).
• Программируемые функции – встроенный простой ПЛК с поддержкой до 16 ступеней скорости и временем работы на каждой ступени (в секундах или часах). Двухконтурный ПИД-регулятор с двумя наборами параметров (Kp, Ti, Td) и возможностью переключения по отклонению или дискретному входу – идеально для поддержания давления, температуры или расхода. Режим частоты качания с настраиваемой амплитудой и циклом – для намоточных и текстильных машин. Функции точного времени, фиксированной длины и счёта импульсов – для дозирования и упаковки.
• Дополнительно – автоматическая стабилизация напряжения (AVR), ограничение крутящего момента, режим «спящий/пробуждение» для экономии энергии в насосных станциях, возможность работы на частотах выше номинальной (до 1200 Гц в V/f-режиме) с учётом механической прочности двигателя.

Особенности монтажа и подключения:

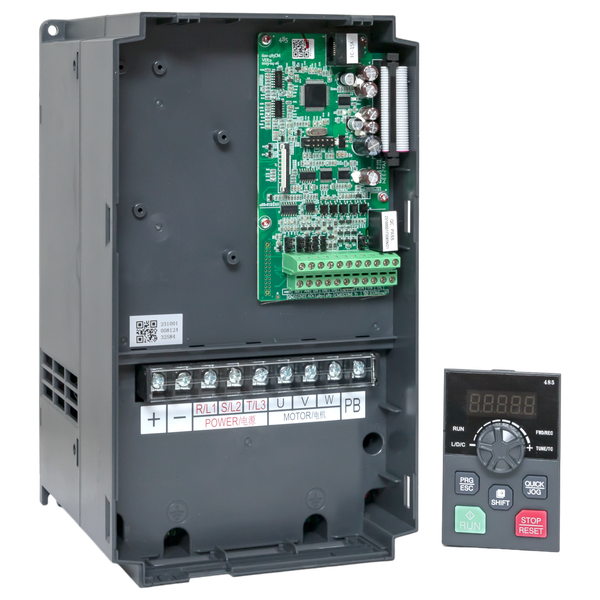

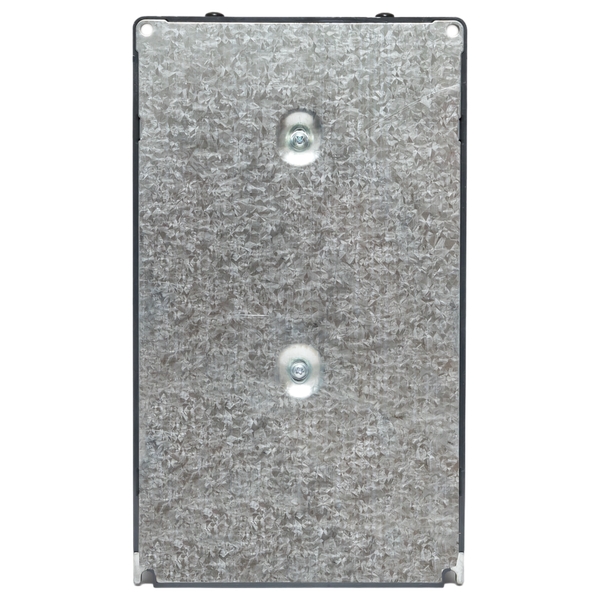

Преобразователь частоты PD-150-FC-15K-43-B предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 100 мм, при установке нескольких преобразователей в одном шкафу рекомендуется устанавливать изоляционные дефлекторы для разделения воздушных потоков. Крепление осуществляется с помощью четырёх болтов через монтажные отверстия диаметром 6 мм, расположение которых соответствует габаритам 160 × 275 мм. Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – R, S, T (чередование фаз не имеет значения); выход к двигателю – U, V, W; заземление – клемма PE (сопротивление заземления должно быть менее 0,1 Ом, использование нулевого провода для заземления не допускается). Для подключения внешнего тормозного резистора используются клеммы (+) и PB – полярность должна соблюдаться. Длина кабеля тормозного резистора не должна превышать 5 м. Кабели управления (дискретные и аналоговые сигналы, RS-485) должны прокладываться отдельно от силовых линий, предпочтительно экранированными, с заземлением экрана с обоих концов. Длина аналоговых сигнальных линий – не более 20 м. При длине кабеля двигателя более 50 м рекомендуется установка выходного дросселя переменного тока для снижения перенапряжений. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено, индикатор CHARGE погас, а напряжение на клеммах шины постоянного тока ниже 36 В. Запрещается включать и отключать преобразователь частоты с помощью внешнего контактора на входе – это сокращает срок службы конденсаторов и может привести к повреждению устройства.

Области применения:

• Системы вентиляции и кондиционирования – управление приточными и вытяжными вентиляторами, канальными нагревателями, системами холодоснабжения в зданиях коммерческого и промышленного назначения.
• Насосное оборудование – циркуляционные насосы отопления, насосы водоснабжения, повысительные насосные станции, насосы для перекачки жидкостей в системах пожаротушения.
• Конвейерное оборудование – ленточные и роликовые конвейеры средней мощности, транспортеры, элеваторы.
• Общепромышленное применение – центрифуги, мешалки, компрессоры, экструдеры, упаковочные машины, деревообрабатывающие станки.
• Энергосберегающие проекты – замена дроссельного регулирования на частотное в системах с переменной нагрузкой позволяет снизить энергопотребление на 30–50%.

Комплект поставки:

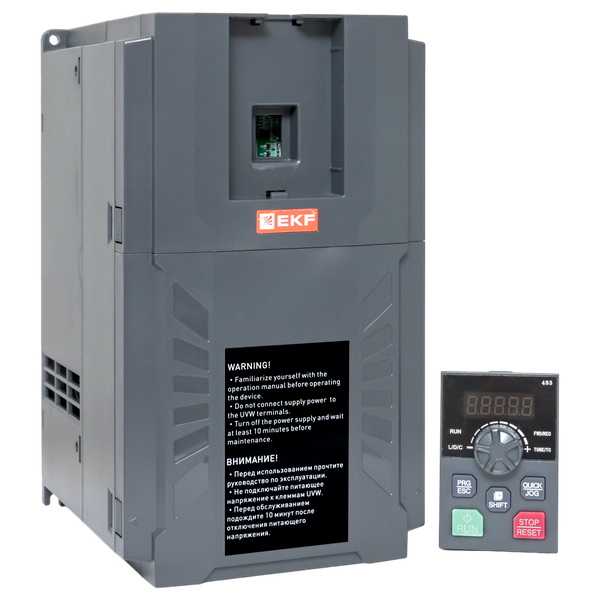

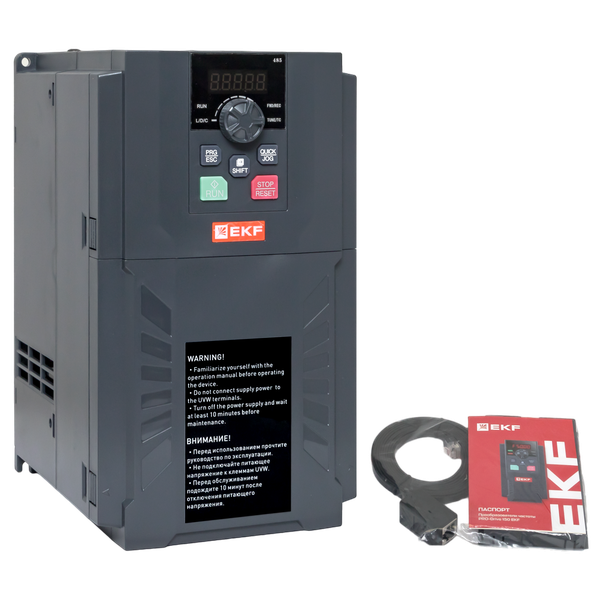

• Преобразователь частоты EKF Pro-Drive PD-150-FC-15K-43-B – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт изделия – 1 экз.
• Комплект крепёжных элементов – 1 компл.
• Кабель для подключения выносной панели управления – 1 шт.

Сертификация и соответствие:

Преобразователь частоты PD-150-FC-15K-43-B входит в серию PRO-Drive 150 и соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Продукция соответствует стандартам ГОСТ IEC 61800-5-1 и ГОСТ IEC 61800-3. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания EKF предоставляет гарантию на преобразователи частоты серии PRO-Drive 150 сроком 36 месяцев с даты продажи. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов (пожар, наводнение, аномальное напряжение), несанкционированным вскрытием или модификацией устройства. После окончания гарантийного срока техническое обслуживание и ремонт осуществляются на договорной основе. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании (очистка вентиляторов, проверка контактов, замена электролитических конденсаторов и вентиляторов) составляет не менее 7 лет.
