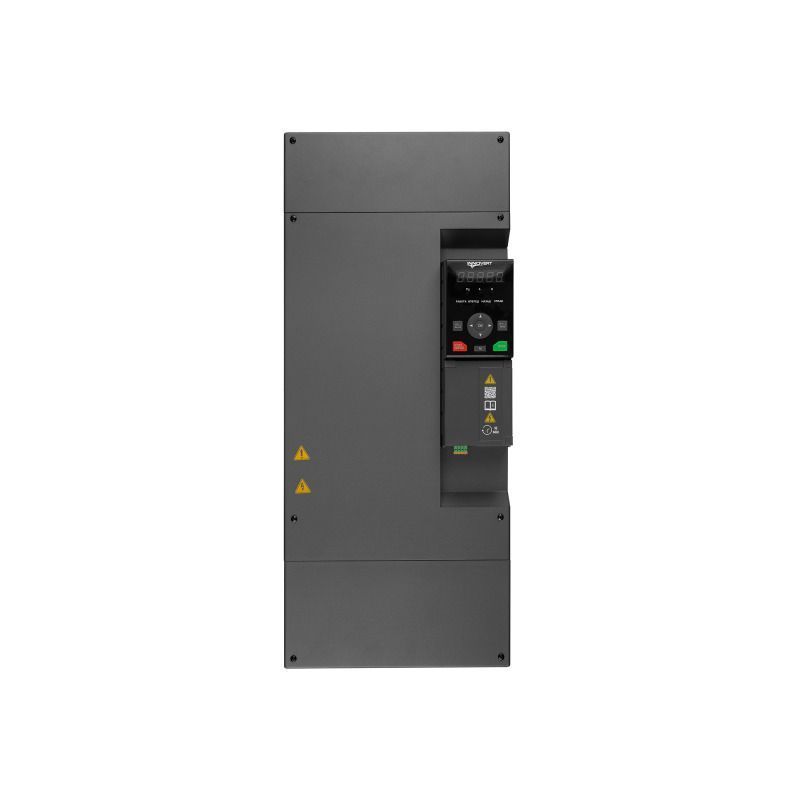

Преобразователь частоты Innovert IMD453U43E

Преобразователь частоты Innovert IMD453U43E представляет собой высокопроизводительное модульное устройство из серии IMD_E, разработанное для управления асинхронными и синхронными электродвигателями. Данная модель оснащена передовой технологией векторного управления, что обеспечивает точное регулирование скорости и момента, стабильную работу на низких оборотах и отличные динамические характеристики. Устройство поддерживает широкий диапазон выходных частот и может использоваться в сложных промышленных приложениях, включая станки с ЧПУ, летучие ножницы, гидравлические сервоприводы и устройства с контролем натяжения. Благодаря модульной конструкции и съемной панели управления, преобразователь легко адаптируется под различные задачи и обеспечивает простоту обслуживания.

Назначение:

Устройство предназначено для управления скоростью и моментом трехфазных асинхронных двигателей и синхронных двигателей с постоянными магнитами. Преобразователь идеально подходит для оборудования, требующего высокой точности регулирования, например, высокоскоростных шпинделей станков с ЧПУ, летучих ножниц, гидравлических сервоприводов, а также для систем, работающих с контролем натяжения и прямым приводом (Direct Drive).

Преимущества преобразователя частоты Innovert IMD453U43E:

• реализован векторный режим управления скоростью и моментом для высокоточной работы;
• стабильная работа двигателя на низких скоростях с постоянным моментом и точностью от ±3%;
• простая настройка векторного режима благодаря функции автонастройки при неподвижном или вращающемся вале;
• широкий диапазон регулирования частоты: 1:50 в скалярном режиме, 1:200 в векторном и 1:1000 с энкодером;
• выходная частота регулируется от 0,01 до 300 Гц, что позволяет применять его в самых разных задачах;
• надежная защита от коротких замыканий, перегрузок (150% в течение 60 с, 180% — 10 с, 200% — 0,5 с), перенапряжения, обрыва фаз и перегрева IGBT;
• универсальность: 7 дискретных входов NPN/PNP;
• модульная конструкция: один модуль управления подходит для силовых модулей разной мощности и быстро переставляется;
• встроенный ПИД-регулятор для контроля давления, температуры, расхода и других параметров;
• порт RS-485 с поддержкой протокола Modbus RTU (до 115200 кбит/с) для интеграции в системы автоматизации.

Технические характеристики преобразователя частоты Innovert IMD453U43E:

• Входное напряжение и частота: 3 фазы 360–460 В, 50/60 Гц.
• Допустимые колебания напряжения: -15% ~ +10% (323–528 В переменного тока).
• Выходная мощность: 45 кВт.
• Выходной ток: 90 А.
• Перегрузочная способность: 150% — 60 с, 180% — 10 с, 200% — 0,5 с.
• Максимальная выходная частота: 300,00 Гц (настраивается параметром).
• Режимы управления: расширенное скалярное (V/F), векторное без обратной связи PG (SVC), векторное с обратной связью PG (VC).
• Пусковой крутящий момент: SVC: 0,25 Гц 150%; VC: 0,00 Гц 180%.
• Диапазон регулирования скорости: SVC: 1:200; VC: 1:1000.
• Точность стабилизации скорости: SVC: ±0,5%; VC: ±0,2%.
• Точность регулирования крутящего момента: SVC: ±5% (выше 5 Гц); VC: ±3% (выше 5 Гц).
• Время реагирования на изменение крутящего момента: SVC: ≤10 мс; VC: ≤5 мс.
• Количество дискретных входов: 7 (логика PNP-NPN).
• Количество аналоговых входов: 3 (0~10 В, 0~20 мА).
• Выходные клеммы: 2 релейных выхода NO/NC, 2 транзисторных выхода, 2 аналоговых выхода (0~10 В и 0~20 мА).
• Интерфейс связи: RS485, протокол Modbus RTU.
• Тип дисплея: светодиодный (LED).
• Класс защиты: IP20.
• Температура окружающего воздуха: -10…+40 °C (с понижением характеристик до +50 °C).
• Высота над уровнем моря: до 1000 м без снижения, до 3000 м с понижением характеристик.

Комплект поставки:

В комплект поставки входят преобразователь частоты в соответствующем исполнении и инструкция.
