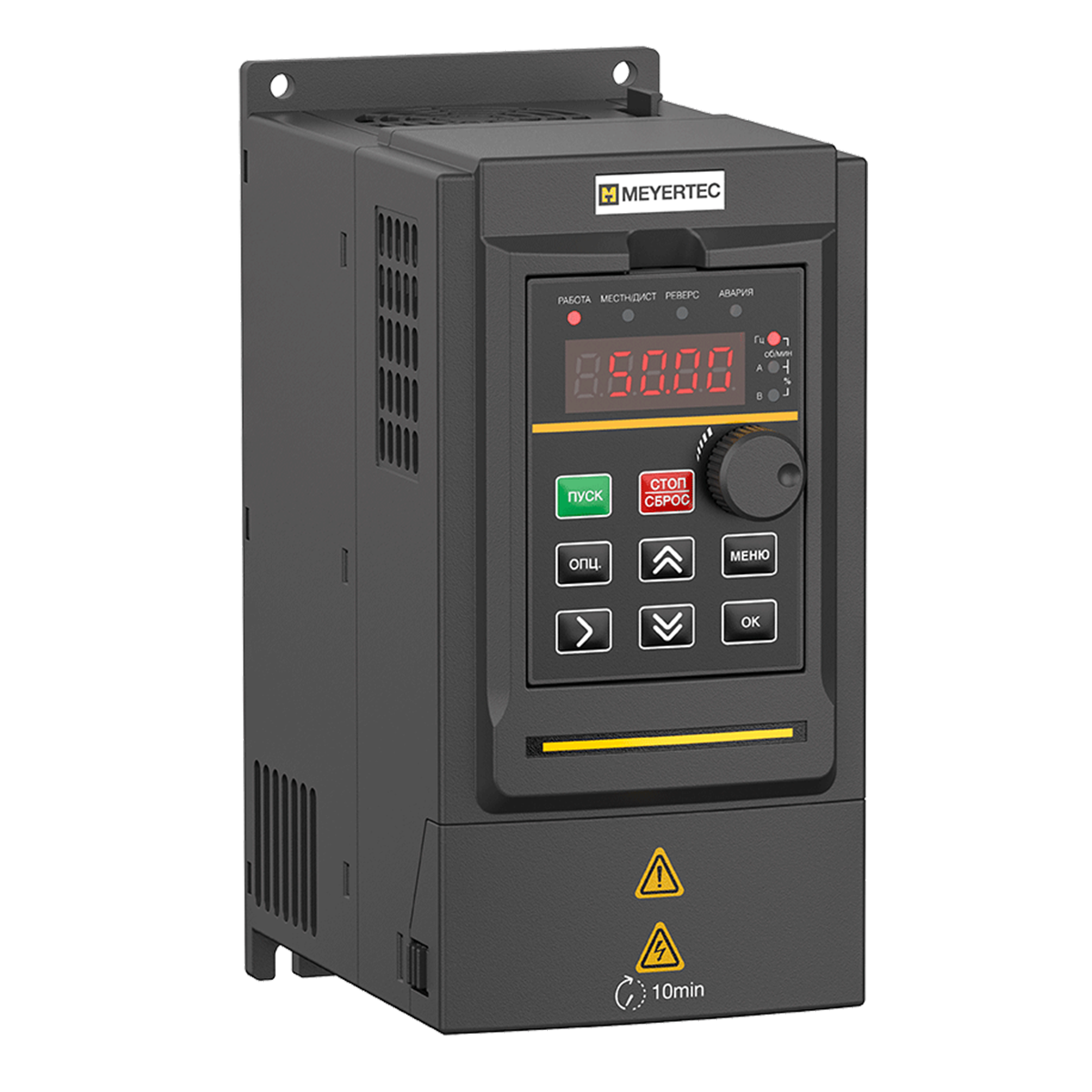

Преобразователь частоты Meyertec VFD1-2K2-B-20

Преобразователь частоты Meyertec VFD1-2K2-B-20 представляет собой компактное высокотехнологичное устройство для управления трёхфазными асинхронными, синхронными и синхронно-реактивными двигателями в трёхфазных сетях переменного тока напряжением 380…440 В (номинальное 400 В), 50/60 Гц. Модель относится к серии векторных преобразователей VFD1 и поддерживает два режима работы: общепромышленный (G) для нагрузок с постоянным моментом (конвейеры, компрессоры, станки) и насосный (P) для нагрузок с переменным моментом (вентиляторы, центробежные насосы). Переключение режимов осуществляется параметром, что позволяет адаптировать привод под конкретную задачу. Устройство оснащено встроенным тормозным модулем, обеспечивающим эффективное динамическое торможение через внешний резистор, и поддерживает как векторное бездатчиковое (SVC), так и скалярное (U/f) управление. Благодаря этому преобразователь обеспечивает пусковой момент до 150% при 0,5 Гц в векторном режиме, широкий диапазон регулирования скорости (1:100 для SVC) и высокую точность поддержания скорости (±0,5%). Габариты (Ш×В×Г) 187 × 88 × 138 мм и масса 1,1 кг делают его удобным для установки в шкафах с ограниченным пространством. Устройство рассчитано на эксплуатацию при температуре от −10 до +50 °C (со снижением характеристик выше +40 °C) и относительной влажности до 95% (без конденсата), оснащено комплексной системой защит: от перегрузки по току, короткого замыкания, замыкания на землю, перегрева двигателя (с возможностью подключения внешнего датчика PTC), перегрева выходных каскадов, перенапряжения, пониженного напряжения, пропадания фаз на входе и выходе, а также от ошибок передачи данных.

Расшифровка условного обозначения (код типа):

• VFD1 – серия: векторный преобразователь частоты.
• 2K2 – код мощности, соответствующий номинальной выходной мощности 2,2 кВт.
• B – тип питающей сети: трёхфазное напряжение 380…440 В.
• 20 – суффикс, обозначающий версию исполнения (включая встроенный тормозной модуль).

Основные технические характеристики:

Функциональные возможности и особенности:

• Поддержка двух режимов – общепромышленного (G) и насосного (P) – расширяет сферу применения.
• Высокий пусковой момент 150% при 0,5 Гц в бездатчиковом векторном режиме обеспечивает надёжный старт под нагрузкой.
• Возможность работы с асинхронными, синхронными и синхронно-реактивными двигателями.
• Встроенный ПИД-регулятор с двумя аналоговыми входами позволяет поддерживать давление, температуру или расход без внешнего контроллера.
• Шесть программируемых дискретных входов с поддержкой PNP/NPN-логики обеспечивают гибкость при подключении датчиков.
• Комплекс защит включает токовую перегрузку, короткое замыкание, замыкание на землю, перегрев двигателя, перегрев ключей, перенапряжение, пониженное напряжение, пропадание фаз и ошибки связи.
• Шестнадцать предустановленных скоростей и встроенный ПЛК на 16 ступеней автоматизируют многоступенчатые режимы.
• Интерфейс RS-485 с протоколом Modbus RTU интегрирует привод в системы диспетчеризации.
• Встроенный тормозной модуль улучшает динамику торможения.
• Функция сверхмодуляции позволяет повысить выходное напряжение до 15% от входного.
• Съёмная светодиодная панель оператора с возможностью выноса до 30 м облегчает настройку и мониторинг.
• Поддержка автоподстройки параметров двигателя (с вращением и без).
• Функция контроля натяжения и режим намотчика.

Особенности монтажа и подключения:

Преобразователь предназначен для вертикального настенного монтажа на негорючую поверхность внутри шкафа управления. Установка под углом недопустима. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу не менее 100 мм. При установке нескольких преобразователей в одном шкафу следует обеспечивать расстояние между ними не менее 50 мм и при необходимости организовывать принудительную циркуляцию воздуха для поддержания температуры внутри шкафа не выше +40°C. Крепление выполняется винтами через монтажные отверстия (диаметр 5 мм). Подключение силовых кабелей производится к клеммной колодке: входные фазы R, S, T для трёхфазной сети, заземление – клемма PE; выход к двигателю – U, V, W. Для подключения внешнего тормозного резистора используются клеммы (+) и PB. Управляющие кабели (дискретные, аналоговые, RS-485) прокладывайте отдельно от силовых, предпочтительно экранированными, длиной до 20 м. При длине моторного кабеля более 30 м рекомендуется установка выходного дросселя. Перед работами отключите питание и выждите не менее 10 минут для разряда конденсаторов. При хранении свыше 6 месяцев требуется формовка электролитических конденсаторов плавной подачей напряжения.

Области применения:

• Управление малыми конвейерами, транспортёрами, дозаторами (режим G).
• Приводы малых компрессоров, экструдеров, смесителей (режим G).
• Управление центробежными насосами, вентиляторами (режим P).
• Приводы станков (токарных, фрезерных, сверлильных) малой мощности.
• Системы автоматизации зданий (вентиляция, отопление, водоснабжение).
• Лабораторное и испытательное оборудование.

Важно: Модель поддерживает оба режима, что позволяет использовать её как для постоянномоментных, так и для вентиляторных нагрузок. Переключение режимов осуществляется параметром F2.12. Для эксплуатации в соответствии с нормами ЭМС класса С3 рекомендуется использовать внешний ЭМС-фильтр.

Комплект поставки:

• Преобразователь частоты Meyertec VFD1-2K2-B-20.
• Съёмная светодиодная панель оператора.
• Руководство по эксплуатации на русском языке.
• Комплект крепёжных элементов (в комплект поставки не входит, требуется приобретать отдельно).

Производитель и сертификация:

Производитель – ООО «Производственное Объединение ОВЕН» (Россия). Преобразователь частоты VFD1-2K2-B-20 соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». По ЭМС прибор относится к оборудованию класса С3 по ГОСТ Р 51524-2012 (МЭК 61800-3:2012). Продукция соответствует ГОСТ Р 52931–2008, ГОСТ Р 51317.6.3/4, ГОСТ Р 51317.4.2/3.

Гарантийные обязательства:

Гарантийный срок – 12 месяцев с даты продажи. Производитель обязуется безвозмездно устранять дефекты по своей вине при соблюдении правил хранения, монтажа и эксплуатации. Гарантия аннулируется при неправильном подключении, нарушении условий хранения (более 6 месяцев без формовки), внешних воздействиях, несанкционированном вскрытии или модификации устройства. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании составляет не менее 7 лет.
