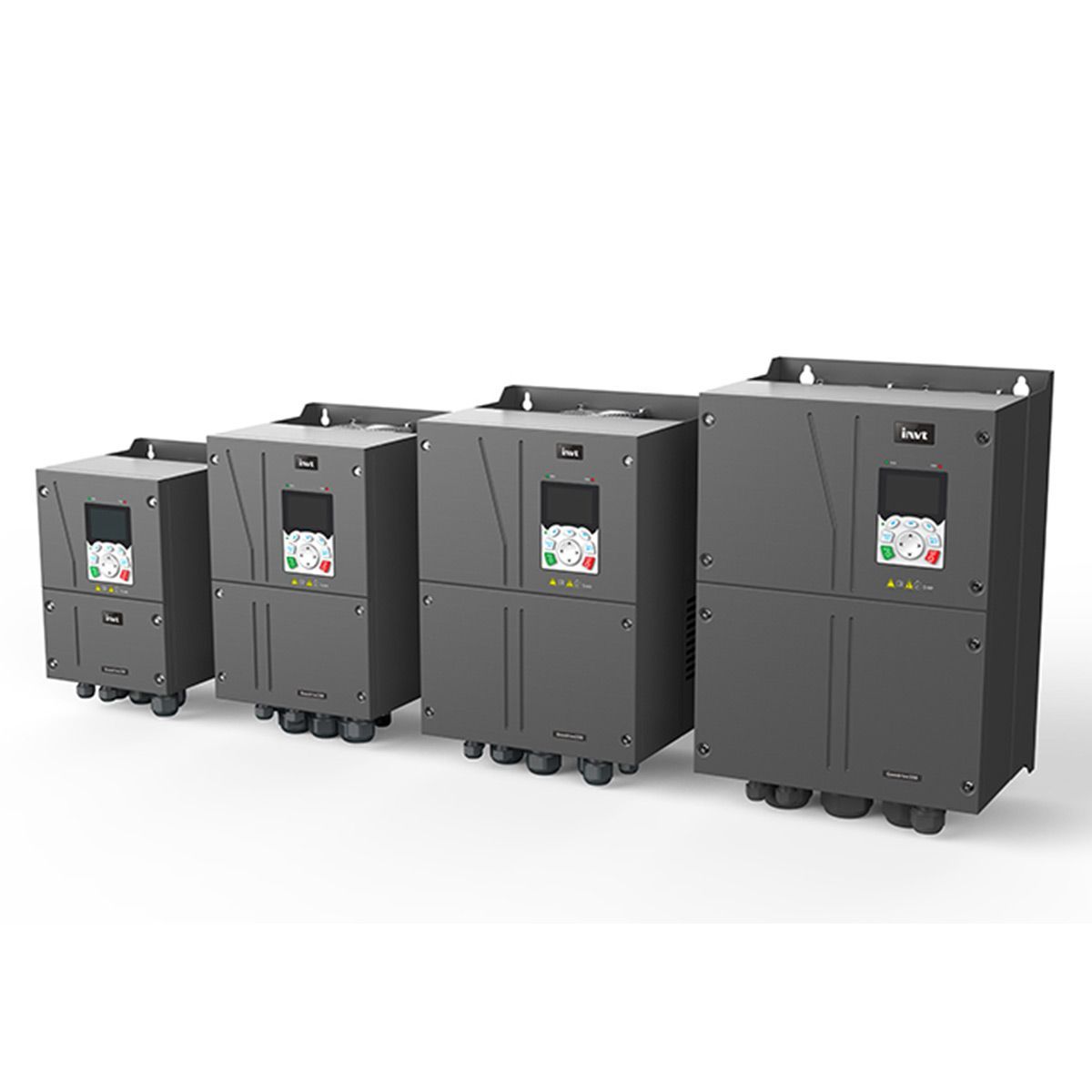

Преобразователь частоты INVT GD350 IP54

Высокопроизводительный многофункциональный преобразователь частоты INVT GD350 IP54 (серия с высокой степенью защиты) предназначен для управления асинхронными и синхронными двигателями в тяжелых условиях эксплуатации с повышенным содержанием пыли и водяного пара. Прибор относится к серии GD350, разработанной на основе более чем десятилетнего опыта компании INVT, и является последней продукцией серии GD350, применяемой в сценариях HVAC, вентиляторов, насосов, каменной и деревообрабатывающей промышленности.

Устройство поддерживает бездатчиковое векторное управление (SVC), векторное управление в замкнутом контуре (FVC) и векторное управление с ШИМ-модуляцией. Инверторы имеют улучшенные характеристики крутящего момента и поддерживают управление по скорости, моменту и положению. Модель оснащена интерфейсом RS-485 с поддержкой протокола Modbus RTU, а также возможностью установки дополнительных коммуникационных карт. В комплект поставки входит ЖК-панель оператора.

Расшифровка условного обозначения INVT GD350 IP54:

• GD350 - Серия высокопроизводительных многофункциональных преобразователей частоты.
• IP54 - Класс защиты корпуса IP54.

Технические характеристики преобразователя частоты INVT GD350 IP54:

• Питающая сеть: 3 × 380 В (-15%) ~ 440 В (+10%), частота 47-63 Гц.
• Номинальная мощность: 4-110 кВт (380В).
• Выходное напряжение: 0-100% от входного напряжения.
• Максимальная выходная частота: 0-400 Гц.
• Режим управления: векторное управление с ШИМ-модуляцией, векторное управление без обратной связи (SVC), векторное управление с обратной связью (FVC).
• Тип двигателя: асинхронный двигатель, синхронный двигатель.
• Диапазон регулирования скорости: асинхронный двигатель (SVC) - 1:200; синхронный двигатель (SVC) - 1:20; (FVC) - 1:1000.
• Точность поддержания скорости: векторное управление без обратной связи (SVC) - ±0,2 %; векторное управление с обратной связью (FVC) - ±0,02 %.
• Колебания скорости: ±0,3% (SVC).
• Отклик момента: менее 20 мс (SVC); менее 10 мс (FVC).
• Точность момента: 10% (SVC); 5% (FVC).
• Пусковой момент: асинхронный двигатель (SVC) - 0,25 Гц / 150%; синхронный двигатель (SVC) - 2,5 Гц / 150%; (FVC) - 0 Гц / 200%.
• Перегрузочная способность по току: 150 % номинального тока в течение 60 секунд, 180 % номинального тока в течение 10 секунд, 200 % номинального тока в течение 1 секунды.
• Степень защиты корпуса: IP54.
• Рабочая температура: от -10 до +50 °C (снижение номинальных характеристик при температуре выше 40 °C).
• Способ монтажа: настенный и фланцевый монтаж (полная металлическая конструкция).
• Охлаждение: принудительное воздушное охлаждение.
• Встроенный тормозной модуль (Braking Unit): для моделей 37 кВт и ниже встроен в стандартную комплектацию; для моделей 45-110 кВт встраивается как опция.
• Встроенный реактор постоянного тока (DC дроссель): опция для моделей 30-110 кВт.
• Встроенное тормозное сопротивление: для моделей 4-37 кВт.
• Встроенный ЭМС фильтр: встроенный фильтр C3, соответствует требованиям IEC61800-3 C3; для соответствия требованиям C2 используется внешний фильтр (опция).
• Интерфейс связи: RS-485 (Modbus RTU).
• Аналоговые входы: 2 канала.
• Аналоговые выходы: 1 канал.
• Дискретные входы: 4 обычных входа (макс. частота 1 кГц, внутреннее сопротивление 3,3 кОм); 2 высокоскоростных входа (макс. частота 50 кГц, поддержка квадратурного энкодера, с функцией измерения скорости).
• Дискретные выходы: 1 высокоскоростной импульсный выход (макс. частота 50 кГц); 1 транзисторный выход с открытым коллектором (Y-выход).
• Релейные выходы: 2 программируемых релейных выхода (RO1A нормально открытый, RO1B нормально закрытый, RO1C общая клемма; RO2A нормально открытый, RO2B нормально закрытый, RO2C общая клемма).
• Подключение расширений: резервирование интерфейсов для реализации функции часов реального времени (RTC).
• ПИД-регулятор: встроенный.
• Логический контроллер (PLC): встроенный.
• Функция AVR: автоматическое поддержание стабильного напряжения при бросках напряжения сети.
• Защитные функции: более 30 видов защит (перегрузка по току, перенапряжение, пониженное напряжение, перегрузка, потеря фазы и другие).
• Безопасное отключение момента (STO): 2 входа STO, уровень SIL2.

Особенности серии GD350 IP54:

• Высокая степень защиты IP54: класс защиты IP54, часто применяется в сценариях с жесткими условиями пыли и водяного пара.
• Поддержка тяжелой и легкой нагрузки: интегрированные типы G и P (постоянный и переменный момент нагрузки).
• Полная металлическая конструкция: обеспечивает прочность и надежность, поддерживает настенный и фланцевый монтаж.
• Встроенные опции: встроенный реактор постоянного тока (опция для 30-110 кВт), встроенное тормозное сопротивление (для 4-37 кВт).
• Расширенный температурный диапазон: стабильная работа при температурах до +50 °C (со снижением номинальных характеристик).
• Беспроводная настройка: возможность беспроводной отладки через Bluetooth (приложение INVT Workshop).
• Резервирование интерфейсов: для реализации функции часов реального времени (RTC).

Монтаж и подключение:

Прибор предназначен для вертикального монтажа. Возможны настенный и фланцевый способы установки. Благодаря степени защиты IP54 и полной металлической конструкции установка возможна непосредственно в помещении с повышенной влажностью и запыленностью без дополнительной защиты. Для обеспечения надежного охлаждения необходимо соблюдать свободное пространство над и под корпусом ПЧВ. Подключение силовых цепей (вход R, S, T и выход к двигателю U, V, W) выполняется медным кабелем. Цепи управления подключаются экранированным кабелем. Настройка параметров и управление производятся со встроенной ЖК-панели оператора, входящей в комплект поставки.

Комплект поставки:

• Преобразователь частоты INVT GD350 IP54 (1 шт.).
• Комплект клемм (1 компл.).
• Руководство по эксплуатации (1 экз.).
• ЖК-панель оператора (1 шт.).

Примечание: Встроенный тормозной модуль (Braking Unit) для моделей 45-110 кВт и встроенный реактор постоянного тока для моделей 30-110 кВт приобретаются как опция. Для соответствия требованиям по электромагнитной совместимости класса C2 требуется установка внешнего фильтра (опция). Опциональные расширительные карты, внешние тормозные резисторы, сетевые и моторные дроссели и другое дополнительное оборудование приобретаются отдельно.

Гарантийные обязательства:

Изготовитель (INVT) гарантирует соответствие прибора требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи.
