Преобразователь частоты INVT GD100-01-015G-4

Name: Преобразователь частоты INVT GD100-01-015G-4
Brand: INVT
SKU: 52991
Price: 95889 RUB
Availability: InStock

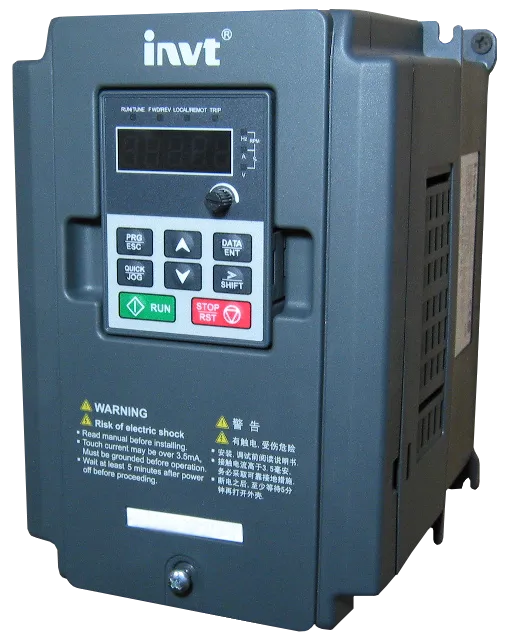

Преобразователь частоты INVT GD100-01-015G-4 фото

В наличии

К сравнению

95 889.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 52991

Серия GD 100-01 специально разработана для работы как от источников переменного напряжения, так и от постоянного. Наибольшее применение данная серия нашла в управлении насосами запитанными от солнечных панелей.

Категории

Выходной ток

до 32 А

Входное напряжение

3 ас 400 В +15% /- 15%

Мощность двигателя

до 15 кВт

В наличии

К сравнению

95 889.00 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Преобразователи частоты GD 100-01 – это частотные преобразователи с векторным и скалярным управлением, обладающий современным дизайном, качественной элементной базой, высоким уровнем сборки, встроенным входным ЕМС фильтром (класс С2), по интересной и конкурентоспособной цене. Изготовленные на базе GD-100, они могут быть запитаны как от источников переменного напряжения, так и от источников постоянного напряжения. Наибольшее применение данная серия нашла в управлении насосами запитанными от солнечных батарей. Постоянный ток вырабатываемый солнечными батареями поступает на вход инвертора где и преобразуется в переменный для питания насоса. Выходная мощность зависит от интенсивности солнечного света.

Преимущества

Возможность прямого подключении к солнечным панелям без:
- специализированного контроллера для солнечных панелей
- аккумуляторных батарей
- Частота работы насоса зависит от интенсивности освещения солнцем солнечной батареи
- Автоматический спящий режим и пробуждения
  - спящий режим при достижении заданного уровне воды в накопительном баке и пробуждение при достижении заданного минимального уровня в накопительном баке
  - спящий режим с заката до рассвета и пробуждение при достижении минимального уровня освещенности солнечной батарее
  - Более чем 30 защит. Сверхток, перенапряжение, пониженное напряжение, перегрев, потеря фазы и перегрузки и т.д.
  - Встроенный MPPT контролер, позволяющий в большинстве случаев увеличить выработку электроэнергии по сравнению с ШИМ контролерами за счет слежения за точкой максимальной мощности.

Габаритные размеры

Настенный монтаж

Фланцевый монтаж

Настенный монтаж (мм)

Фланцевый монтаж (мм)

Максимальное входное напряжение постоянного тока	800 В
Рекомендуемый диапазон напряжения для MPPT	350 – 750 В
Рекомендуемое входное напряжение	513 В
КПД MPPT	99,9%
Выходной канал	1
Выходное напряжение	3-х фазное 380В
Выходная частота	0-60 Гц
КПД	97%
Метод охлаждения	Пассивно активный (воздушное охлаждение)
Степень защиты	IP 20

Модель	Максимальный постоянный входной ток (А)	*Номинальный выходной ток (А)**	Ориентировочная мощность водяного насоса
GD100-01-0R7G-4	4.2	2,5	0,75
GD100-01-1R5G-4	6.1	3.7	1,5
GD100-01-2R2G-4	7.1	5	2,2
GD100-01-004G-4	16.5	9.5	4,0
GD100-01-5R5G-4	23.9	14	5,5
GD100-01-7R5G-4	30.6	18,4	7,5
GD100-01-011G-4	39.2	25	11
GD100-01-015G-4	49	32	15

* - Когда выходное напряжение равно 380В, то номинальный выходной ток соответствует данным приведенным в таблице. Когда выходное напряжение соответствует 400В, 415В или 440В, то ток номинальный ток будет меньше, и рассчитывается согласно номинальной мощности.

Таблица подбора солнечных батарей

Модель частотного преобразователя	Максимальный постоянный входной ток (А)	Напряжение холостого хода
		20+-3В		30+-3В		36+- 3В		42+-3В
		Пиковая мощность ±5Wp	Количество элементов	Пиковая мощность ±5Wp	Количество элементов	Пиковая мощность ±5Wp	Количество элементов	Пиковая мощность ±5Wp	Количество элементов	Пиковая мощность ±5Wp	Количество элементов
GD100-01-0R7G-4	4.2	30	29*1	-	-	-	-	-	-	-	-
GD100-01-1R5G-4	6.1	60	30*1	-	-	-	-	-	-	-	-
GD100-01-2R2G-4	7.1	90	30*1	-	-	145	18*1	175	15*1	-	-
GD100-01-004G-4	16.5	85	28*2	220	22	140	17*2	160	15*2	-	-
GD100-01-5R5G-4	23.9	-	-	-	-	195	17*2	220	15*2	-	-
GD100-01-7R5G-4	30.6	-	-	215	21*1	175	17*3	200	15*3	300	15*2
GD100-01-011G-4	39.2	-	-	200	22*3	195	17*4	220	15*4	-	-
GD100-01-015G-4	49	-	-	205	22*4	200	18*5	240	15*5	300	15*4

Рекомендуем:

Напряжение 513 В

Ток при работе на нагрузку солнечных батарей не должен превышать максимального входного тока инвертора.

Пиковая мощность солнечных батарей должна быть 1,2 от номинальной мощности преобразователя частоты.

Вход	Входная частота	47 - 63 Гц
	Входное напряжение	3-х фазное напряжение 380В (- 15%) – 440В (+10%) и входное постоянное напряжение до 800В, рекомендованное входное напряжение постоянного ток 513В.
	Аналоговые входы	1 аналоговых вход AI2 0–10В/0–20 мА, режим переключается перемычкой. Входной импеданс:10 кΩ (для сигнала по напряжению)/250 Ω (сигнал по току). и 1 аналоговый вход AI3 -10-10 В.
	Дискретные входы	4 дискретных входа и 1 высокочастотный импульсный вход.
Выход	Выходное напряжение	от 0 до номинального входного напряжения
	Выходная частота	0-400 Гц
	Аналоговые выходы	2 аналоговых выхода, 0–20 мА или 0–10 В.
	Релейные выходы	2 релейных выхода, НО или НЗ
	Сетевой интерфейс	MODBUS, Число передачи в бодах: до 38400 бод. Интерфейс-RS-485.
Встроенные блоки	Встроенный блок торможения	есть
Встроенные блоки	Фильтр ЕМС	Встроенный фильтр класса С3: согласно требованиям директивы IEC 61800-3 C3
Функции управления	Режим управления	по вольт-частотной характеристике U/F векторное без обратной связи (SVC)
	Тип двигателя	Асинхронный
	Коэффициент регулирования скорости	Диапазон регулирования скорости: 1:100
	Перегрузочная способность	150% от номинального тока в течении 60 секунд. 180% от номинального тока в течении 10 секунд. 200% в течении 1с
Функции	Функция задания частоты	Цифровое, аналоговое, с панели управления, многоскоростные задания, ПЛК, задание ПИД, по протоколу MOTBUS
	Автоматическая регулировка напряжения (Функция AVR)	Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети
	Функции защиты	Более чем 30 защит. Защита от сухого хода, при наличии датчика, сверхток, перенапряжение, пониженное напряжение, перегрев, потеря фазы и перегрузки и т.д.
	Функция управления пропуском частот	Пропуск до двух резонансных частот
	Функция отслеживания скорости	Перезапуск двигателя после потери напряжения
	Специальная функция	Максимальная мощность за счет MPPT контроллера Предварительная ошибка при низкой освещенности (А-LS) Авто включения при достаточной освещенности Предварительное предупреждение при достижение максимального уровня воды (A-tf) и отключение прекращение работы насоса до того момента пока уровень воды не достигнет заданного минимального уровня (A-LL)
Остальное	Температура окружающей среды	от - 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С, до 50 °С. Свыше эксплуатация запрещена.
	Температура хранения	от - 30°С до + 60°С
	Высотность	0-1000 м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве.
	Степень защиты	IP20
