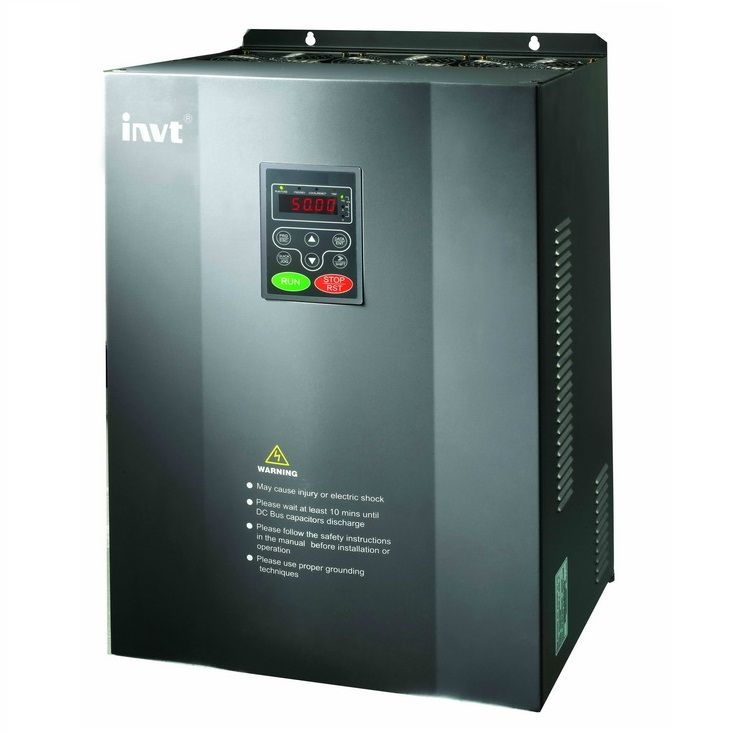

Преобразователь частоты INVT CHV190A-018-4

Преобразователь частоты INVT CHV190A-018-4 является специализированным крановым приводом, предназначенным для управления асинхронными и синхронными электродвигателями подъемного оборудования. Данная улучшенная версия модели работает от трехфазной сети 380 В и выдает на выходе напряжение от 0 до номинального входного напряжения, обеспечивая плавный пуск и надежную работу крановых механизмов. Устройство оснащено встроенным реактором постоянного тока, поддерживает векторное управление и позволяет реализовать режим ведущий-ведомый для синхронизации нескольких приводов.

Назначение:

Преобразователь предназначен для управления подъемным оборудованием, включая краны различных типов. Модель обеспечивает плавный пуск, защиту от скачков напряжения, экономию электроэнергии и снижение износа двигателей, а также позволяет отслеживать провисание троса и контролировать опасные скорости.

Преимущества преобразователя частоты INVT CHV190A-018-4:

• специализированный алгоритм торможения и ускорения с функцией слежения;
• поддержка асинхронных и синхронных двигателей с обратной связью от энкодера;
• режим ведущий-ведомый для синхронизации скорости и балансировки мощности;
• встроенный реактор постоянного тока для защиты от больших токов;
• высокий пусковой момент 200% от номинального на частоте 0 Гц;
• обнаружение провисания троса и увеличение скорости при легкой нагрузке.

Технические характеристики преобразователя частоты INVT CHV190A-018-4:

• Номинальная мощность: 18,5 кВт.
• Входной ток: 38 А.
• Выходной ток: 37 А.
• Входное напряжение: 3AC 380В -15%~15%.
• Входная частота: 47-63 Гц.
• Выходное напряжение: От 0 до номинального входного напряжения.
• Выходная частота: 0-400 Гц.
• Режим управления: По вольт-частотной характеристике U/F, векторное без обратной связи (SVC), управление по замкнутому контуру (VC).
• Тип двигателя: Асинхронный и синхронный (с обратной связью).
• Диапазон регулирования скорости: 1:100 (SVC) и 1:1000 (VC).
• Точность регулирования скорости: ±0,5% (SVC) и ±0,1% (VC).
• Перегрузочная способность: 150% от номинального тока в течение 60 секунд; 180% от номинального тока в течение 10 секунд; 200% от номинального тока в течение 1 секунды.
• Стартовый момент: 150% от номинального на частоте 0,5 Гц (SVC); 200% от номинального на частоте 0 Гц (VC).
• Аналоговые входы: AI1 (0-10 В, 20 кОм), AI2 (0–10 В / 0–20 мА, переключается).
• Дискретные входы: 5 многофункциональных бинарных входов, 1 высокочастотный импульсный вход, поддержка PNP/NPN.
• Аналоговые выходы: 1 аналоговый выход (0–20 мА или 0–10 В).
• Релейные выходы: 2 релейных выхода (НО или НЗ).
• Сетевой интерфейс: RS-485, Modbus, до 38400 бод.
• Встроенный реактор постоянного тока: Да.
• Функции защиты: До 30 защит, включая перегрузку по току, перегрев, перенапряжение, обрыв фазы.
• Функция запоминания ошибки: 17 видов сигнала сохраняются за 0,2 с до неисправности.
• Температура окружающей среды: От -10 до +40 °С.
• Температура хранения: От -30 до +60 °С.
• Высотность: 0-1000 м без ухудшения параметров.
• Степень защиты: IP20.

Комплект поставки:

В комплект поставки входят преобразователь частоты в соответствующем исполнении, руководство по эксплуатации и паспорт.
