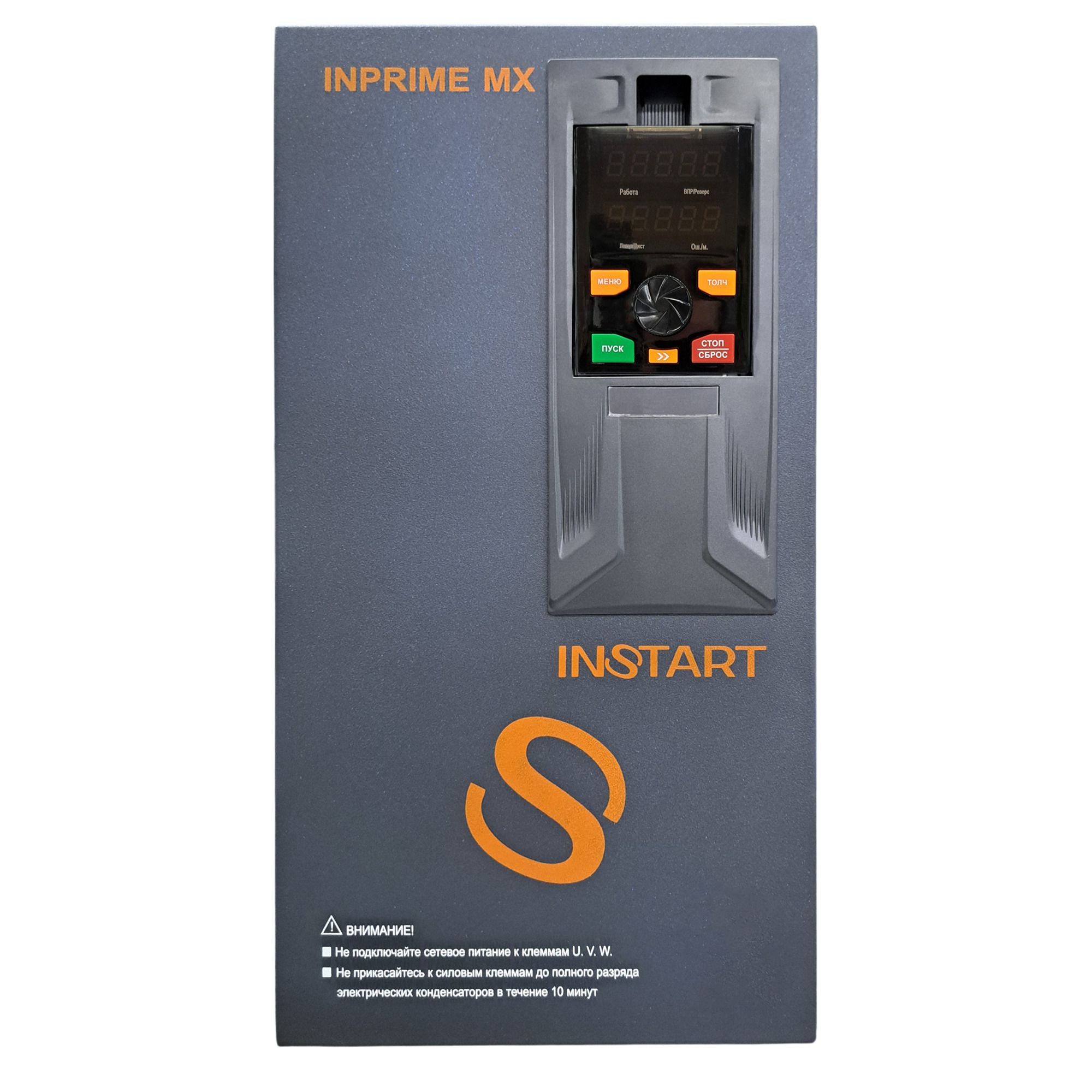

Преобразователь частоты Instart INPRIME MX-G75/P90-4BF

Преобразователь частоты Instart INPRIME MX-G75/P90-4BF — это высокопроизводительное устройство серии INPRIME MX, предназначенное для управления асинхронными двигателями с короткозамкнутым ротором и синхронными двигателями с постоянными магнитами. Модель сочетает в себе современные алгоритмы векторного управления и широкий набор встроенных функций, ориентированных на решение задач в различных отраслях промышленности. Устройство построено на базе высокоскоростных микропроцессоров и обеспечивает высокую точность регулирования скорости и момента. Модель поддерживает как скалярное управление (U/f), так и векторное управление с разомкнутым (SVC) и замкнутым (VC) контуром. Благодаря наличию встроенного фильтра ЭМС и возможности установки плат расширения, преобразователь частоты легко интегрируется в сложные системы автоматизации и соответствует современным требованиям электромагнитной совместимости.

Назначение:

Преобразователь частоты Instart INPRIME MX-G75/P90-4BF предназначен для управления электродвигателями в широком спектре промышленных применений. Он эффективно используется в насосных и вентиляторных установках, конвейерных системах, компрессорах, экструдерах, станках и других механизмах. Модель поддерживает работу с постоянным и переменным вращающим моментом, что делает её универсальным решением для задач, требующих точного регулирования скорости и момента. Благодаря возможности организации ведущего и ведомого управления, устройство может применяться в системах, где требуется синхронизация работы нескольких механизмов.

Преимущества преобразователя частоты Instart INPRIME MX-G75/P90-4BF:

• высокая перегрузочная способность: 150% от номинального тока в течение 60 секунд, 180% в течение 3 секунд для режима G; 120% в течение 60 секунд, 150% в течение 3 секунд для режима P;
• поддержка векторного управления с обратной связью (VC), бездатчикового векторного управления (SVC) и скалярного управления (U/f);
• широкий диапазон регулирования скорости: 1:100 (U/f), 1:200 (SVC), 1:1000 (VC);
• высокая точность поддержания скорости: ±0,5% (U/f), ±0,2% (SVC);
• встроенный фильтр ЭМС для соответствия требованиям электромагнитной совместимости;
• наличие встроенных функций: ПИД-регулирование, простой ПЛК, многоступенчатый режим, управление тормозом, таймер, функция STO;
• возможность установки до трёх плат расширения для реализации дополнительных функций (PG-карты, коммуникационные платы, платы ввода-вывода);
• поддержка протокола Modbus RTU (встроен), опционально — Profinet, Profibus, Ethercat, Modbus TCP/IP, Canopen;
• наличие функции безопасного отключения крутящего момента (STO), соответствующей стандартам IEC 61508 и ISO 13849-1;
• встроенная функция «Пожарный режим» для работы в аварийных ситуациях;
• съёмная LED-панель управления, LCD-панель — опция;
• степень защиты IP20, IP65 (опция).

Технические характеристики преобразователя частоты Instart INPRIME MX-G75/P90-4BF:

• Номинальная мощность (режим G): 75 кВт.
• Номинальная мощность (режим P): 90 кВт.
• Номинальный входной ток (режим G/P): 157/180 А.
• Номинальный выходной ток (режим G/P): 152/176 А.
• Входное напряжение: 3 фазы, 380 В (-15%) – 440 В (+10%), номинальное 400 В.
• Входная частота: 50/60 Гц ± 5%, допустимый диапазон 47–63 Гц.
• Выходное напряжение: от 0 до входного напряжения.
• Выходная частота: 0–599 Гц (опция — до 1200 Гц).
• Режимы управления: скалярное U/f, бездатчиковое векторное SVC, векторное с энкодером VC.
• Перегрузочная способность (режим G): 150% в течение 60 секунд, 180% в течение 3 секунд.
• Перегрузочная способность (режим P): 120% в течение 60 секунд, 150% в течение 3 секунд.
• Несущая частота: 0,5–16 кГц с автоматической регулировкой.
• Пусковой момент: 0,5 Гц: 150% (U/f); 0,25 Гц: 180% (SVC); 0,0 Гц: 200% (VC).
• Диапазон регулирования скорости: 1:100 (U/f); 1:200 (SVC); 1:1000 (VC).
• Точность поддержания скорости: ±0,5% (U/f), ±0,2% (SVC).
• Точность задания выходной частоты: цифровое задание 0,01 Гц; аналоговое задание — максимальная частота × 0,1%.
• Характеристика U/f: линейная, квадратичная, ломаная по нескольким точкам.
• Характеристика разгона/замедления: 4 линейных, S-кривая 1, S-кривая 2.
• Функция AVR: автоматическая стабилизация выходного напряжения.
• Встроенный фильтр ЭМС: да.
• Панель управления: съёмная LED-панель, LCD-панель — опция.
• Управление в векторном режиме: по скорости / по моменту.
• Встроенные расширенные функции: пожарный режим, STO, таймер, отслеживание скорости перед запуском, ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, счётчик длины, параметры управления натяжением, 2 набора параметров для двух двигателей, функции управления тормозом.
• Динамическое торможение: есть.
• Торможение постоянным током: есть.
• Толчковый режим: диапазон частоты 0,0 — максимальная частота, отдельное время разгона/замедления.
• Простой ПЛК: задание скорости и времени работы на каждой из 16 ступеней.
• Многоступенчатый режим: задание скорости с цифровых клемм с помощью 16 комбинаций.
• ПИД-управление: реализация системы управления с датчиком обратной связи.
• Безостановочная работа: при пропадании питания менее 15 мс — непрерывная работа; более 15 мс — автоперезапуск.
• Сетевые протоколы: Modbus RTU (встроен), опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, Canopen.
• Каналы команды запуска: панель, клеммы, коммуникационные протоколы.
• Задание частоты: цифровое, аналоговое напряжение/ток, импульсное, с сетевого протокола.
• Задание момента: 10 типов источников задания вращающего момента.
• Источники питания: 10 В DC (100 мА); 24 В DC (200 мА).
• Входы управления: 7 цифровых (DI) с поддержкой PNP/NPN, включая 1 высокочастотный импульсный (HDI); 2 аналоговых (AI) с диапазоном 0–10 В или 0/4–20 мА; STO1 и STO2.
• Выходы управления: 1 цифровой (24 В, 50 мА) / высокочастотный импульсный выход (до 50 кГц) (FM); 2 релейных (R/T): AC до 250 В, 3,0 А; DC до 30 В, 1 А; 2 аналоговых (AO) с диапазоном 0–10 В или 0/4–20 мА.
• Степень защиты: IP20.
• Температура окружающей среды: от -10 до +50 °C (при превышении +40 °C требуется снижение мощности).
• Относительная влажность: менее 90% без конденсата.
• Высота над уровнем моря: до 1000 м без снижения мощности.
• Виброустойчивость: максимум 5,8 м/с² (0,6g).
• Метод охлаждения: принудительное воздушное.

Комплект поставки:

В комплект поставки входят преобразователь частоты, руководство по эксплуатации.
