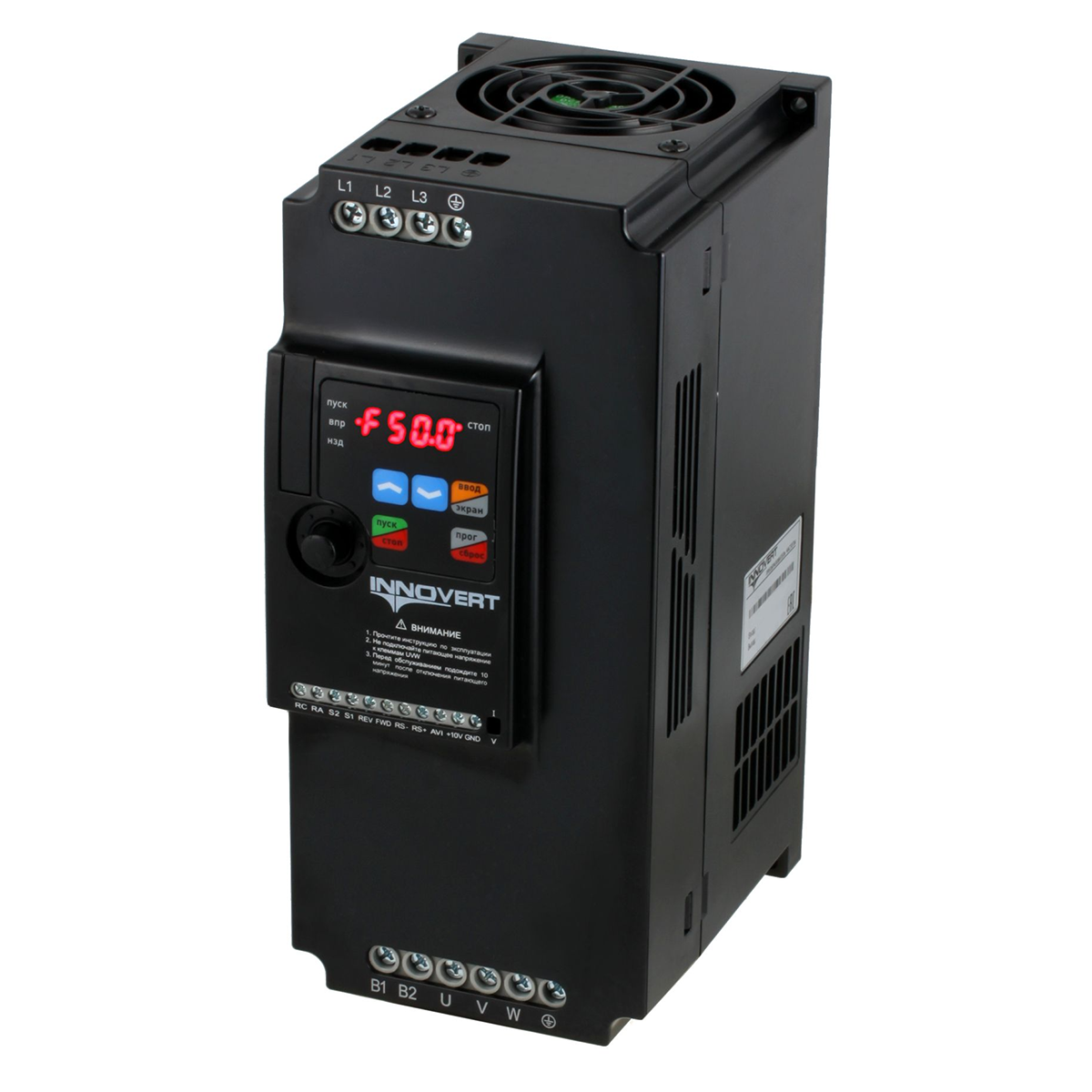

Преобразователь частоты Innovert Vent IVD752A43E

Преобразователь частоты Innovert Vent IVD752A43E представляет собой компактное специализированное устройство мощностью 7,5 кВт, предназначенное для управления трёхфазными асинхронными двигателями вентиляторов в трёхфазных сетях переменного тока напряжением 330…440 В (номинальное 380 В). Модель относится к серии Innovert Vent, разработанной специально для вентиляторных нагрузок, и обеспечивает плавный пуск и остановку двигателя, а также регулирование скорости вращения в широком диапазоне. Версия «A» реализует принцип «подключи и работай»: преобразователь уже настроен для работы с вентилятором и не требует программирования, регулировка частоты осуществляется только встроенным потенциометром на лицевой панели, что значительно упрощает монтаж и эксплуатацию. Преобразователь выполнен в пластиковом корпусе класса защиты IP20 и предназначен для стационарного вертикального монтажа в закрытых шкафах управления. Устройство оснащено встроенной защитой от перегрузок, коротких замыканий, перенапряжений и пониженного напряжения, что гарантирует безопасность работы и надёжность оборудования. Компактные габариты (Ш×В×Г) 85 × 180 × 116 мм и масса всего 1,2 кг делают его удобным для монтажа в шкафах с ограниченным пространством. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от −10 до +40 °C).

Расшифровка условного обозначения (код типа):

• IVD — серия: преобразователь частоты для вентиляторных нагрузок.
• 752 — номинальная мощность двигателя: 7,5 кВт.
• A — версия исполнения: «A» — без доступа к программированию параметров (только встроенный потенциометр); в отличие от версии «B», которая имеет открытый доступ к настройкам.
• 4 — количество фаз питающей сети: 4 (трёхфазное напряжение 380 В).
• 3 — вариант программного обеспечения.
• E — обозначение корпуса.

Основные технические характеристики:

Функциональные возможности и особенности:

• Специализированное решение для вентиляторных нагрузок средней мощности – оптимизированные параметры управления обеспечивают эффективную работу приточной и вытяжной вентиляции в промышленных и коммерческих системах.
• Принцип «подключи и работай» – преобразователь уже настроен для работы с вентилятором, не требует программирования, регулировка скорости осуществляется только встроенным потенциометром.
• Плавный пуск и остановка – снижают механические нагрузки на вентилятор и воздуховоды, продлевают срок службы оборудования.
• Работа от стандартной трёхфазной сети 380 В – обеспечивает высокую эффективность и совместимость с большинством промышленных двигателей.
• Защитные функции – от перегрузки по току, короткого замыкания, перенапряжения и пониженного напряжения, перегрева, с автоматическим отключением при аварии.
• Четырёхразрядный светодиодный дисплей – отображает заданную и выходную частоту, выходной ток, направление вращения и коды ошибок для оперативной диагностики.
• Принудительное воздушное охлаждение – обеспечивает стабильную работу при длительных нагрузках.

Особенности монтажа и подключения:

Преобразователь частоты предназначен для вертикального монтажа на негорючую поверхность (металлическую плиту) внутри шкафа управления. Установка под углом или горизонтально запрещена. Для обеспечения эффективного отвода тепла необходимо соблюдать минимальные зазоры: сверху и снизу – не менее 100 мм; при установке нескольких преобразователей в одном шкафу следует обеспечивать расстояние между ними не менее 50 мм и при необходимости организовывать принудительную циркуляцию воздуха для поддержания температуры внутри шкафа не выше +40°C. Крепление осуществляется с помощью винтов через монтажные отверстия (диаметр 4,5 мм). Подключение силовых кабелей выполняется к клеммной колодке: входные фазы – L1, L2, L3, заземление – клемма PE; выход к двигателю – U, V, W. Для управления пуском необходимо установить перемычку между клеммами FWD и GND – двигатель начнёт вращаться сразу после подачи питания. Для изменения направления вращения перемычку переносят на клемму REV. Кнопка «СТОП» на панели выполняет функцию аварийного останова. После её нажатия повторный пуск возможен только после снятия перемычки с клеммы и её повторной установки (при перерыве питания не менее 3 минут). Кабели управления должны прокладываться отдельно от силовых линий, предпочтительно экранированными. Длина управляющих цепей не должна превышать 20 м. При длине кабеля двигателя более 30 м рекомендуется установка выходного дросселя переменного тока. Перед началом любых электромонтажных работ необходимо убедиться, что питание отключено. Запрещается подавать питание на выходные клеммы U, V, W.

Области применения:

• Промышленная и коммерческая вентиляция – управление скоростью вращения вентиляторов в цехах, складских помещениях, торговых центрах, офисных зданиях.
• Системы дымоудаления и противодымной вентиляции – для работы с вентиляторами дымососов (при использовании соответствующих моделей, уточняйте у производителя).
• Энергосберегающие проекты – замена дроссельного регулирования на частотное в вентиляторных установках позволяет снизить энергопотребление на 30–50% за счёт оптимизации работы по квадратичной вентиляторной характеристике.
• Вентиляторные установки в сельском хозяйстве – управление вентиляторами в теплицах, птичниках, животноводческих комплексах для поддержания микроклимата.
• Оборудование с вентиляторной нагрузкой – градирни, сушильные камеры, аспирационные системы и другое оборудование, где основным потребителем является вентилятор.

Важно: Данный преобразователь оптимизирован специально для вентиляторных нагрузок с квадратичной характеристикой момента. Для управления насосами, конвейерами, компрессорами и другими механизмами с постоянным или линейным моментом рекомендуется использовать общепромышленные серии Innovert (например, ISD mini, ISD, ITD и др.).

Комплект поставки:

• Преобразователь частоты Innovert Vent IVD752A43E – 1 шт.
• Паспорт изделия (руководство по эксплуатации) на русском языке – 1 экз.
• Комплект крепёжных элементов – 1 компл.

Сертификация и соответствие:

Преобразователь частоты IVD752A43E соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Продукция соответствует стандартам ГОСТ IEC 61800-5-1 и ГОСТ IEC 61800-3. Изготовитель – Innovert (Китай). Продукт также соответствует директивам Европейского Парламента и Совета 2014/30/EU (EMC) и 2014/35/EU (LVD).

Гарантийные обязательства:

Компания Innovert предоставляет гарантию на преобразователи частоты серии Vent сроком 36 месяцев с даты продажи. В течение гарантийного срока производитель обязуется безвозмездно устранять дефекты, возникшие по его вине, при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия не распространяется на повреждения, вызванные неправильным подключением, воздействием внешних факторов (пожар, наводнение, аномальное напряжение), несанкционированным вскрытием или модификацией устройства. После окончания гарантийного срока техническое обслуживание и ремонт осуществляются на договорной основе. Рекомендуемый срок службы при соблюдении условий эксплуатации и своевременном плановом обслуживании (очистка вентиляторов, проверка контактов) составляет не менее 7 лет.
